Waters SYNAPT G2-Si Guía De Mantenimiento Y Descripción General página 217

Sustituir los tubos del sistema de fluidos IntelliStart (configuración LockSpray)
Para conectar los tubos del sistema LockSpray
1. Abrir las puertas de acceso al sistema de fluidos IntelliStart.
2. Con una tuerca de PEEK, una férula Super Flangeless
de acero inoxidable (SS), conectar el tubo de PEEK azul de 1/16 pulgadas
y 300 mm desde la bomba LockSpray hasta el puerto 7 de la válvula
selectora LockSpray, donde hay que usar un conector largo de ajuste
manual.

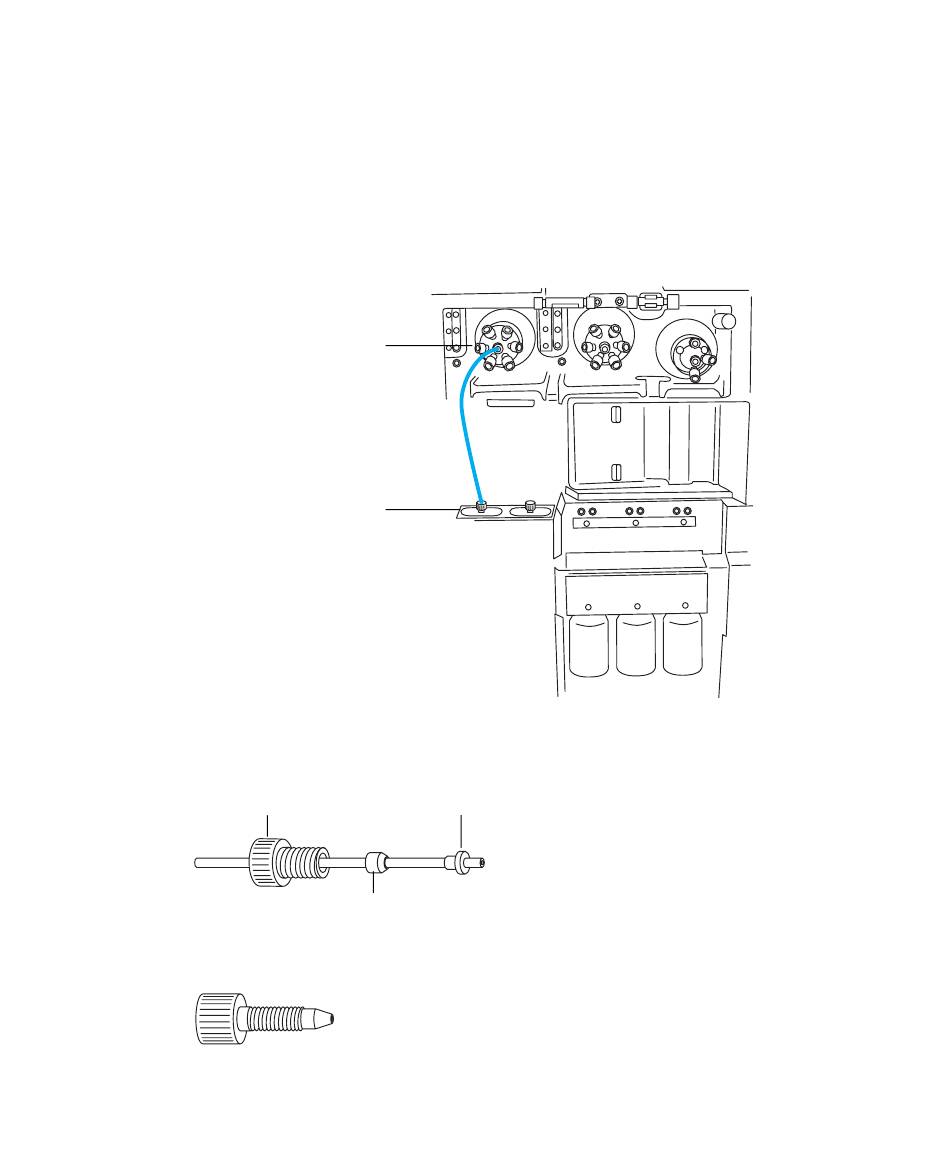

Válvula selectora de la
nebulización de bloqueo
LockSpray
Bomba de la
nebulización de
bloqueo LockSpray
Tuerca de PEEK, férula Super Flangeless y arandela de acero
inoxidable (SS):
Tuerca de PEEK
Conector largo de ajuste manual:
A
A
B
B
C
C
Férula Super Flangeless
Arandela de acero inoxidable
6 de septiembre de 2013, 715004159ES Rev. A
:
