Pilz PNOZ X7P Manual De Instrucciones

Pilz PNOZ X7P Manual De Instrucciones

Dispositivos conmutadores de seguridad
Ocultar thumbs Ver también para PNOZ X7P:
Tabla de contenido

Publicidad

Enlaces rápidos

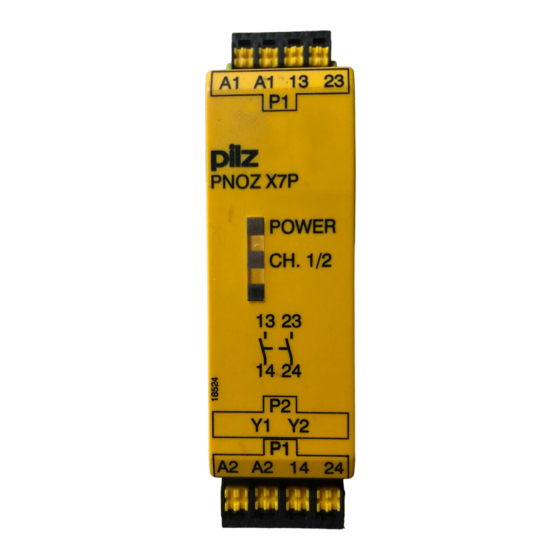

PNOZ X7P
Dispositivos conmutadores de seguridad
}
Manual de instrucciones-21027-ES-05

Publicidad

Tabla de contenido
loading

Manuales relacionados para Pilz PNOZ X7P

Resumen de contenidos para Pilz PNOZ X7P

  • Página 1 PNOZ X7P Dispositivos conmutadores de seguridad Manual de instrucciones-21027-ES-05...
  • Página 2 Prólogo Este documento es la versión original. Pilz GmbH & Co. KG se reserva todos los derechos sobre este documento. Los usuarios están autorizados a hacer copias para uso interno. Se aceptan indicaciones y sugerencias que permitan mejorar esta documentación.

  • Página 3: Tabla De Contenido

    Montaje Cableado Disposición para el funcionamiento Funcionamiento Indicación de estado Errores – Fallos Dimensiones en mm Datos técnicos Índices de seguridad Datos complementarios Curva de vida útil Datos de pedido Declaración CE de conformidad Manual de instrucciones PNOZ X7P 21027-ES-05...

  • Página 4: Introducción

    Introducción Validez de la documentación La documentación es válida para el producto PNOZ X7P. Será válida hasta la publicación de una versión más actual. En estas instrucciones de uso se explica el funcionamiento y el manejo y se describe el montaje y la conexión del producto.

  • Página 5: Información

    Proporciona consejos prácticos e información sobre particularidades. Seguridad Aplicación correcta El dispositivo de seguridad PNOZ X7P sirve para la interrupción orientada a la seguridad de un circuito de seguridad. El dispositivo de seguridad cumple los requisitos de las normas EN 60947-5-1, EN 60204-1...

  • Página 6: Cualificación Del Personal

    (>50 V AC o >120 V DC), los elementos de mando y sensores conectados han de tener una tensión de aislamiento asignada de por lo me- nos 250 V. Manual de instrucciones PNOZ X7P 21027-ES-05...

  • Página 7: Características Del Dispositivo

    La instalación de seguridad permanece activa aun cuando falle uno de los componen- tes. Con cada ciclo de conexión/desconexión de la máquina se comprueba automáticamen- te si los relés del dispositivo de seguridad abren y cierran correctamente. Manual de instrucciones PNOZ X7P 21027-ES-05...

  • Página 8: Diagrama De Bloques/Asignación De Bornes

    : 24 V AC/DC; n.º pedido 777059, 787059 *Aislamiento respecto del área no marcada y de los contactos de relé entre sí: aislamiento básico (categoría de sobretensión III), separación segura (categoría de sobretensión II) Manual de instrucciones PNOZ X7P 21027-ES-05...

  • Página 9: Descripción De Funciones

    PNOZ X7P Descripción de funciones El dispositivo de seguridad PNOZ X7P se utiliza para la interrupción de seguridad de un circuito de seguridad. El LED "POWER" se enciende al aplicar la tensión de alimentación a través del pulsador de parada de emergencia. El dispositivo está listo para el servicio cuan- do el circuito de rearme y de realimentación Y1-Y2 está...

  • Página 10: Montaje

    Tenga en cuenta: Respetar siempre lo especificado en el apartado "Datos técnicos [ 14]". Cálculo de la longitud de línea máxima I en el circuito de entrada con PNOZ X7P 24 máx V AC/DC: lmax / km = resistencia total máx. de la línea (consultar Datos técnicos [...

  • Página 11: Disposición Para El Funcionamiento

    Tenga en cuenta los requisitos de cableado y de CEM de la norma UNE-EN 60204-1. Disposición para el funcionamiento Tensión de alimentación 24 V AC/DC Circuito de entrada Monocanal Bicanal Parada de emergencia L+/L1 Puerta protectora L+/L1 Manual de instrucciones PNOZ X7P 21027-ES-05...

  • Página 12: Funcionamiento

    (desconectar salida) y reiniciar el dispositivo Como mínimo 1 vez al mes para SIL CL 3/PL e Como mínimo 1 vez al año para SIL CL 2/PL d Manual de instrucciones PNOZ X7P 21027-ES-05...

  • Página 13: Indicación De Estado

    Funcionamiento defectuoso de los contactos: En caso de contactos soldados, después de abrir el circuito de entrada no es posible ninguna nueva activación. El LED "POWER" no se ilumina: cortocircuito o tensión de alimentación no disponible. Dimensiones en mm *con bornes de muelle Manual de instrucciones PNOZ X7P 21027-ES-05...

  • Página 14: Datos Técnicos

    Resistencia total máx. de la línea RImáx. Monocanal con UB DC – – 15 Ohm Monocanal con UB AC – – 15 Ohm Capacidad de línea máx. total Clmáx. 37 nF 7 nF – Manual de instrucciones PNOZ X7P 21027-ES-05...
  • Página 15 Fusible de acción lenta 4 A Fusible gG Fusible automático 24V AC/DC, característica Corriente térmica conven- cional – – Material de los contactos AgSnO2 + 0,2 µm Au AgSnO2 + 0,2 µm Au AgSnO2 + 0,2 µm Au Manual de instrucciones PNOZ X7P 21027-ES-05...
  • Página 16 20 ms 20 ms Datos ambientales 777053 777056 777059 EN 60068-2-78 EN 60068-2-78 EN 60068-2-78 Condiciones climáticas Temperatura ambiente Rango de temperatura -10 - 55 °C -10 - 55 °C -10 - 55 °C Manual de instrucciones PNOZ X7P 21027-ES-05...
  • Página 17 ABS UL 94 V0 Lado superior PPO UL 94 V0 PPO UL 94 V0 PPO UL 94 V0 Borne de tornillo Borne de tornillo Borne de tornillo Tipo de conexión Tipo de fijación enchufable enchufable enchufable Manual de instrucciones PNOZ X7P 21027-ES-05...
  • Página 18 – – 1,5 W Margen de frecuencia 50 - 60 Hz 50 - 60 Hz 50 - 60 Hz Ondulación residual – – 160 % Duración de conexión 100 % 100 % 100 % Manual de instrucciones PNOZ X7P 21027-ES-05...
  • Página 19 24 V 24 V DC1 con Corriente mín. 0,01 A 0,01 A 0,01 A Corriente máx. Potencia máx. 100 W 100 W 150 W Categoría de uso EN 60947-5-1 EN 60947-5-1 EN 60947-5-1 según normativa Manual de instrucciones PNOZ X7P 21027-ES-05...
  • Página 20 Corriente térmica con- 787053 787056 787059 vencional con carga si- multánea de varios con- tactos Ith por contacto con UB AC1: 240 V, DC1: 24 V Corriente térmica conv. con 1 contacto – Corriente térmica conv. con 2 contactos – Manual de instrucciones PNOZ X7P 21027-ES-05...
  • Página 21 93% H. R. con 40 °C Humedad Condensación en funcio- namiento no permitido no permitido no permitido EN 60947-5-1, EN EN 60947-5-1, EN EN 60947-5-1, EN 61000-6-2, EN 61326-3-1 61000-6-2, EN 61326-3-1 61000-6-2, EN 61326-3-1 Manual de instrucciones PNOZ X7P 21027-ES-05...
  • Página 22 101 mm 101 mm 22,5 mm 22,5 mm 22,5 mm ancho Profundidad 121 mm 121 mm 121 mm Peso 225 g 225 g 190 g Para referencias a normativas valen las 2017-01 versiones más actuales. Manual de instrucciones PNOZ X7P 21027-ES-05...

  • Página 23: Índices De Seguridad

    Mientras no se alcancen las curvas de vida útil, el valor PFH especificado puede utilizarse independientemente de la frecuencia de conmutación y de la carga, porque el valor PFH tiene en cuenta el valor B10d del relé y las tasas de fallos de los demás componentes. Manual de instrucciones PNOZ X7P 21027-ES-05...

  • Página 24: Curva De Vida Útil

    110 - 120 V AC Bornes de tornillo 777 053 PNOZ X7P C 230 - 240 V AC Bornes de resorte 787 056 PNOZ X7P 230 - 240 V AC Bornes de tornillo 777 056 Manual de instrucciones PNOZ X7P 21027-ES-05...

  • Página 25: Declaración Ce De Conformidad

    Estos productos cumplen los requisitos de la Directiva de Máquinas 2006/42/CE del Parla- mento Europeo y del Consejo. La declaración de conformidad CE completa puede consul- tarse en la página web www.pilz.com/support/downloads. Representante: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Alemania Manual de instrucciones PNOZ X7P...

  • Página 26: Contraportada

    Contraportada Support Pilz le proporciona asistencia técnica las 24 horas del día. América Australia Gran Bretaña +44 1536 462203 Brasil +61 3 95600621 +55 11 97569-2804 Irlanda Canadá Europa +353 21 4804983 +1 888-315-PILZ (315-7459) Alemania Italia, Malta EE.UU. (número gratuito)
