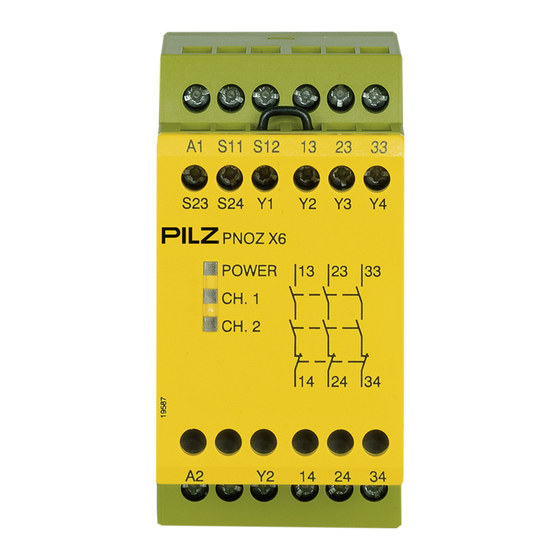

PNOZ X6
Dispositivos conmutadores de seguridad
}
Manual de instrucciones-19588-ES-05

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Pilz PNOZ X6

  • Página 1 PNOZ X6 Dispositivos conmutadores de seguridad Manual de instrucciones-19588-ES-05...
  • Página 2 Prólogo Este documento es una traducción del documento original. Pilz GmbH & Co. KG se reserva todos los derechos sobre este documento. Los usuarios están autorizados a hacer copias para uso interno. Se aceptan indicaciones y sugerencias que permitan mejorar esta documentación.
  • Página 3: Tabla De Contenido

    Montaje Cableado Disposición para el funcionamiento Funcionamiento Indicación de estado Errores – Fallos Dimensiones en mm Datos técnicos Índices de seguridad Datos complementarios Curva de vida útil Datos de pedido Declaración CE de conformidad Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 4: Introducción

    Introducción Validez de la documentación La documentación es válida para el producto PNOZ X6. Será válida hasta la publicación de una versión más actual. En estas instrucciones de uso se explica el funcionamiento y el manejo y se describe el montaje y la conexión del producto.
  • Página 5: Seguridad

    Proporciona consejos prácticos e información sobre particularidades. Seguridad Aplicación correcta El dispositivo de seguridad PNOZ X6 sirve para la interrupción orientada a la seguridad de un circuito de seguridad. El dispositivo de seguridad cumple los requisitos de las normas EN 60947-5-1, EN 60204-1...
  • Página 6: Cualificación Del Personal

    (>50 V AC o >120 V DC), los elementos de mando y sensores conectados han de tener una tensión de aislamiento asignada de por lo me- nos 250 V. Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 7: Características Del Dispositivo

    La instalación de seguridad permanece activa aun cuando falle uno de los componen- tes. Con cada ciclo de conexión/desconexión de la máquina se comprueba automáticamen- te si los relés del dispositivo de seguridad abren y cierran correctamente. Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 8: Diagrama De Bloques/Asignación De Bornes

    : 230 - 240 V AC; n.º pedido 774726 *Aislamiento respecto del área no marcada y de los contactos de relé entre sí: aislamiento básico (categoría de sobretensión III), separación segura (categoría de sobretensión II) Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 9: Variante: Ca/Cc

    (categoría de sobretensión III), separación segura (categoría de sobretensión II) Descripción de funciones El dispositivo de seguridad PNOZ X6 se utiliza para la interrupción de seguridad de un cir- cuito de seguridad. El LED "POWER" se enciende cuando se aplica la tensión de alimenta- ción.
  • Página 10: Modos De Funcionamiento

    [2]: rearme manual [3]: rearme supervisado a: circuito de entrada cierra antes de circuito de rearme b: circuito de rearme cierra antes de circuito de entrada : retardo a la conexión : retardo a la desconexión Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 11: Montaje

    (SELV, PELV) según VDE 0100, parte 410. Tenga en cuenta los requisitos de cableado y de CEM de la norma UNE-EN 60204-1. Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 12: Disposición Para El Funcionamiento

    IMPORTANTE Con conexionado monocanal, el nivel de seguridad de la máquina/instala- ción puede ser más bajo que el nivel de seguridad del dispositivo (véase Ín- dices de seguridad [ 24]). Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 13 Evite un rearme inesperado mediante medidas de seguridad externas. Simultaneidad S1 y S2 Simultaneidad máx. 200 ms Simultaneidad ∞ Circuito de realimentación Rearme automático Rearme manual Contactos de contactores exter- 13 (23, 33) 14 (24 ,34) Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 14: Funcionamiento

    Como mínimo 1 vez al año para SIL CL 2/PL d IMPORTANTE Comprobar la función de seguridad después de cada primera puesta en marcha o de realizar modificaciones en la máquina/instalación. El control de las funciones de seguridad es competencia exclusiva de personal cualifica- Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 15: Indicación De Estado

    Funcionamiento defectuoso de los contactos: En caso de contactos soldados, después de abrir el circuito de entrada no es posible ninguna nueva activación. El LED "POWER" no se ilumina: cortocircuito o tensión de alimentación no disponible. Dimensiones en mm 75 (2.95") 87 (3.42") (1.77") Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 16: Datos Técnicos

    Salidas de relé 774721 774725 Número de contactos de salida Contactos de seguridad (NA) sin retardo Corriente de cortocircuito máx. IK 1 kA 1 kA Categoría de uso según normativa EN 60947-4-1 EN 60947-4-1 Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 17 10 A 10 A Fusible de acción lenta Fusible gG 10 A 10 A Fusible automático 24V AC/DC, característica B/C Material de los contactos AgSnO2 + 0,2 µm Au AgSnO2 + 0,2 µm Au Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 18 EN 60947-5-1, EN 61000-6-2, EN EN 60947-5-1, EN 61000-6-2, EN 61326-3-1 61326-3-1 Vibraciones según normativa EN 60068-2-6 EN 60068-2-6 10 - 55 Hz 10 - 55 Hz Frecuencia Amplitud 0,35 mm 0,35 mm Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 19 0,6 Nm 0,6 Nm Dimensiones Altura 87 mm 87 mm 45 mm 45 mm ancho Profundidad 121 mm 121 mm Peso 390 g 390 g Para referencias a normativas valen las 2017-01 versiones más actuales. Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 20 Salidas de relé 774726 774729 Número de contactos de salida Contactos de seguridad (NA) sin retardo Corriente de cortocircuito máx. IK 1 kA 1 kA Categoría de uso según normativa EN 60947-4-1 EN 60947-4-1 Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 21 10 A 10 A Fusible de acción lenta Fusible gG 10 A 10 A Fusible automático 24V AC/DC, característica B/C Material de los contactos AgSnO2 + 0,2 µm Au AgSnO2 + 0,2 µm Au Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 22 -10 - 55 °C Temperatura de almacenaje Rango de temperatura -40 - 85 °C -40 - 85 °C Resistencia a la humedad 93% H. R. con 40 °C 93% H. R. con 40 °C Humedad Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 23 0,6 Nm 0,6 Nm Dimensiones 87 mm 87 mm Altura ancho 45 mm 45 mm Profundidad 121 mm 121 mm Peso 390 g 295 g Para referencias a normativas valen las 2017-01 versiones más actuales. Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 24: Índices De Seguridad

    Mientras no se alcancen las curvas de vida útil, el valor PFH especificado puede utilizarse independientemente de la frecuencia de conmutación y de la carga, porque el valor PFH tiene en cuenta el valor B10d del relé y las tasas de fallos de los demás componentes. Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 25: Curva De Vida Útil

    PNOZ X6 110 - 120 V AC Bornes de tornillo 774 725 PNOZ X6 230 - 240 V AC Bornes de tornillo 774 726 PNOZ X6 24 V AC/DC Bornes de tornillo 774 729 Manual de instrucciones PNOZ X6 19588-ES-05...
  • Página 26: Declaración Ce De Conformidad

    Estos productos cumplen los requisitos de la Directiva de Máquinas 2006/42/CE del Parla- mento Europeo y del Consejo. La declaración de conformidad CE completa puede consul- tarse en la página web www.pilz.com/support/downloads. Representante: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Alemania Manual de instrucciones PNOZ X6...
  • Página 27 Contraportada Support Pilz le proporciona asistencia técnica las 24 horas del día. América Australia Gran Bretaña +44 1536 462203 Brasil +61 3 95600621 +55 11 97569-2804 Irlanda Canadá Europa +353 21 4804983 +1 888-315-PILZ (315-7459) Alemania Italia, Malta EE.UU. (número gratuito)
