4. Montage des éléments dans la baie

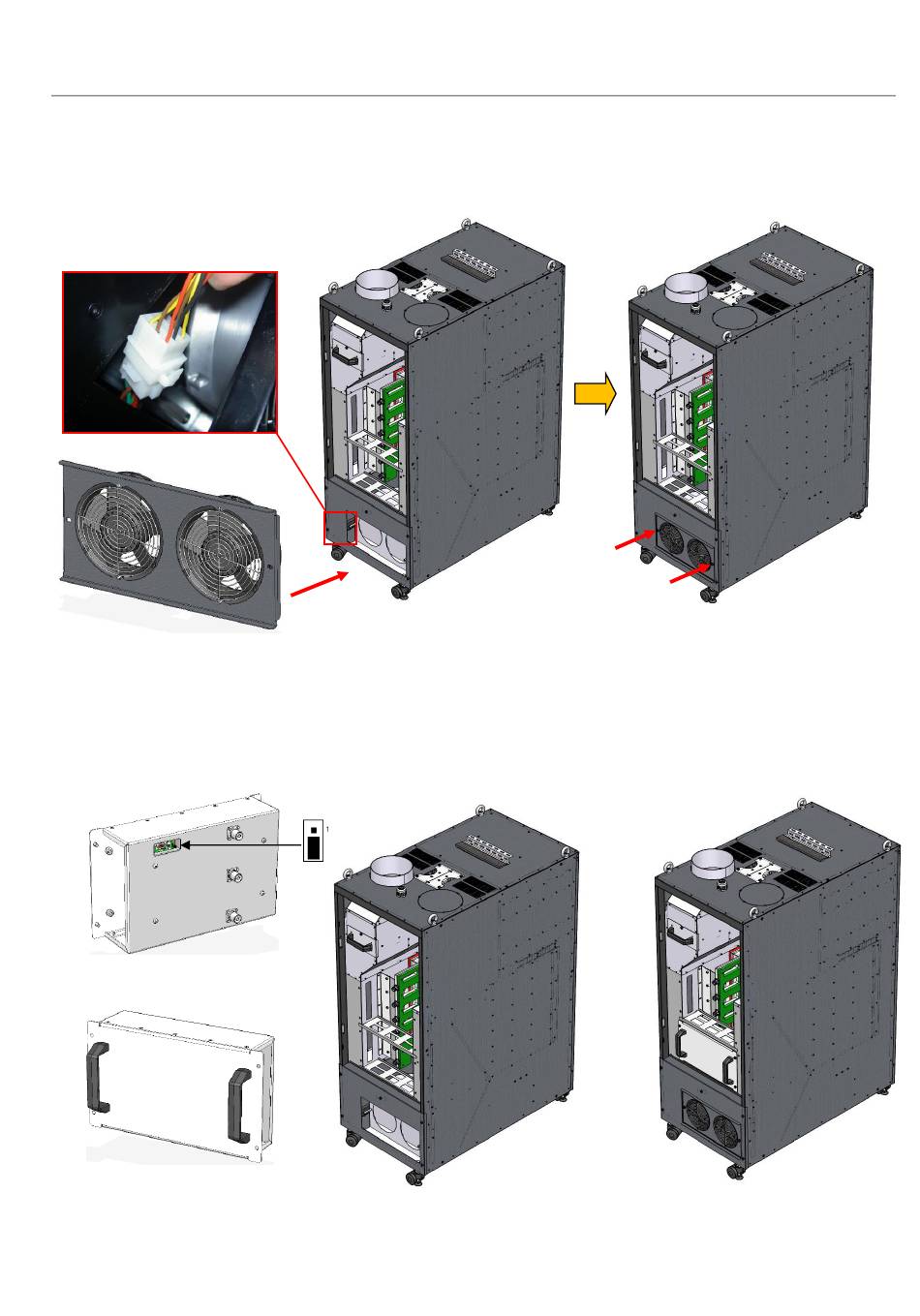

• Configuration Room-Top : Connecter la fiche 9pts du bloc ventilation bas (SP02170-D) à celle du cordon
ventilation (SP02142), puis le visser sur la baie :
• Connecter le cordon SUB-D 9pts "D. Load 2" à l'arrière de la charge "Dummy load 2" (SY01370-A0) -
celle qui a son cavalier vers le bas (pos. 2-3), puis insérer la charge dans les 3 connecteurs RF du bas du
coupleur. Visser la charge sur la baie.
Câble charge
Dummy Load 2
DUMMY LOAD 2
Cavalier (2-3)
