INSTRUCCIONES DE ENSAMBLAJE DEL MÉTODO PARA COLGAR

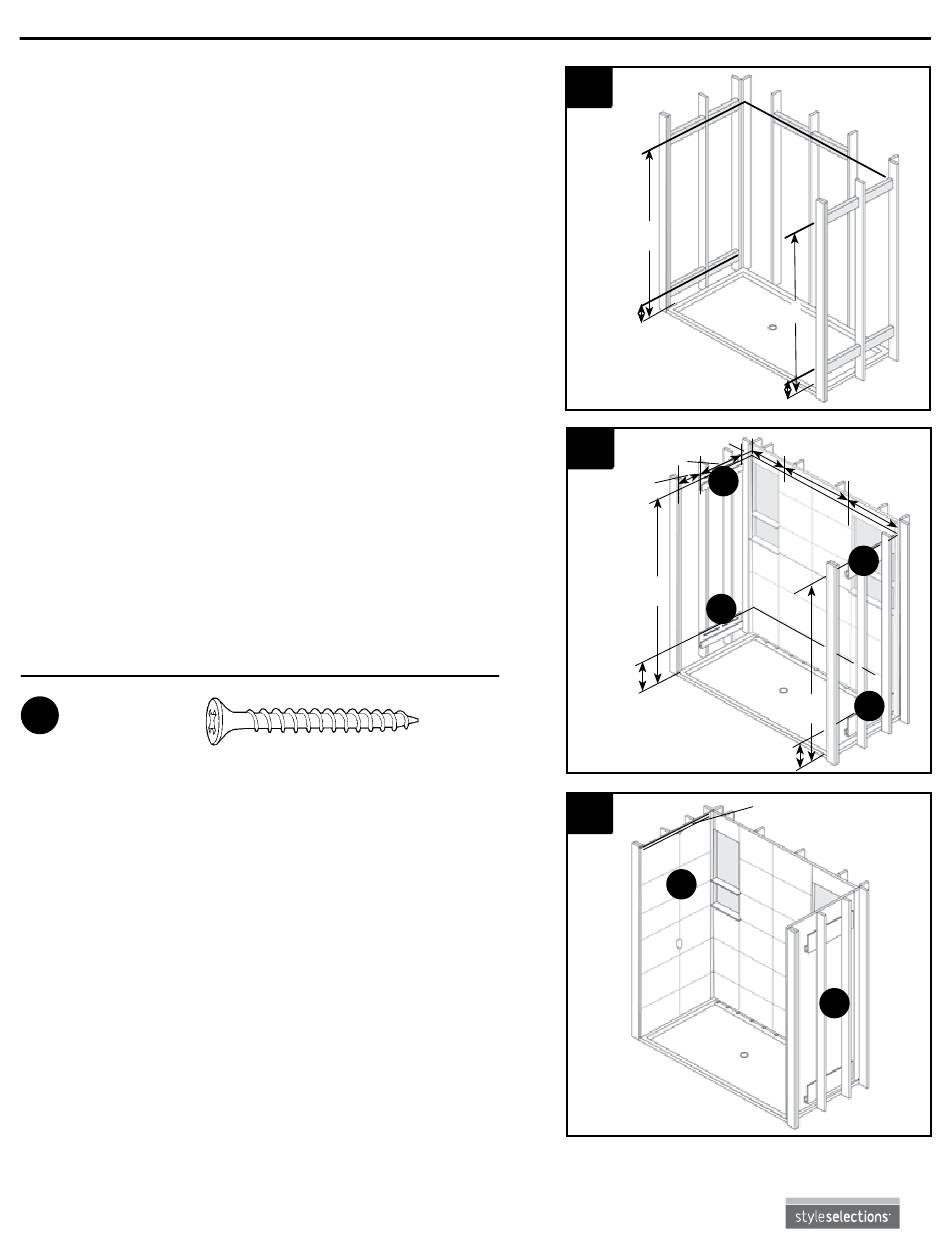

1. MODIFICACIÓN DEL DIAGRAMA DEL MONTANTE
Si no usa el método adhesivo y la disposición de la
cavidad del montante no se ajusta a la figura en las
INSTRUCCIONES DE INSTALACIÓN INICIAL,
entonces tendrá que fijar cabezales de madera de 2
pulg x 4 pulg (no se incluyen) a la cavidad del
montante existente para acomodar los rieles para
colgar. Coloque los cabezales en las paredes
laterales de la cavidad del montante, centrados a
184,15 cm sobre la base de ducha, entre los
montantes existentes. Los cabezales de madera
inferiores se deben centrar a 10,80 cm sobre la base
de la ducha entre los montantes existentes.

2. RIEL PARA COLGAR

Usando los tornillos (AA), instale la parte superior de
los rieles para colgar (C) a 185,42 cm sobre la base
de la ducha y a 16,51 cm de la parte posterior de la
cavidad del montante. La parte superior de los rieles
para colgar (C) inferiores debe estar a 12,07 cm sobre
la parte superior de la base de la ducha. Utilice un nivel
(no se incluye) para asegurarse de que el riel para
colgar (C) esté en la posición correcta.

Aditamentos utilizados

AA
Tornillo
3. PANELES LATERALES
Algunos accesorios de plomería no permiten el uso
del sistema con riel para colgar debido a los niveles de
tolerancia a los cortes en los paneles. En ese caso, siga
las INSTRUCCIONES DE INSTALACIÓN DEL MÉTODO
CON ADHESIVO en la página 25. De lo contrario, localice
la ubicación de los orificios para plomería; si estos no
existen, proceda con el Paso 4. Transfiera los datos al
panel lateral izquierdo (A) o al panel lateral derecho (B).
Si va a colocar un brazo de ducha dentro de las paredes
de la unidad, el orificio para el brazo debe estar a 3,81 cm
de la parte superior del panel lateral necesario. Dicha
distancia es necesaria para que el brazo de ducha no
interfiera con el riel para colgar y para que se apoye en el
refuerzo ubicado en esta posición. Con una sierra de
vaivén o una sierra de perforación bimetálica (no se
incluyen), perfore los orificios para la plomería. Proteja la
superficie acabada con cinta adhesiva (no se incluye) en
el lugar donde la sierra entrará en contacto con ella.
1
184.15 cm
10,80 cm
2
43,18 cm
21,59 cm
185,42 cm
12,07 cm
x 12
3
26
184.15 cm
10,80 cm
16,51 cm
48,26 cm
55,88 cm
C
48,26 cm
C
185,42 cm
12,07 cm
3,81 cm
A
B
