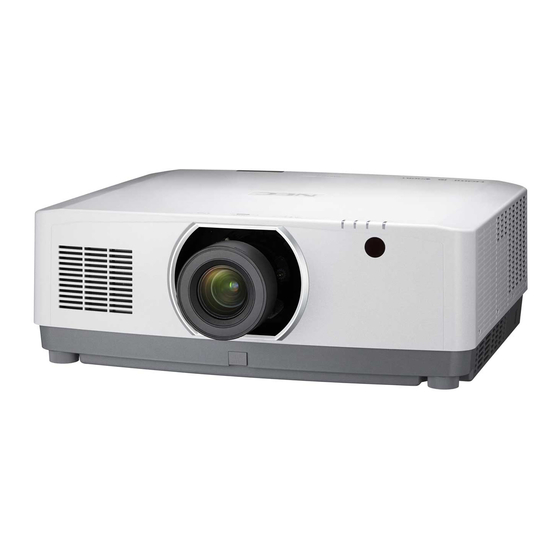

NEC PA803UL Guia De Inicio Rapido

English
❶ Mounting a lens (sold separately)
❷ Connect your computer to the projector.
Connect the supplied power cord to the projector.
To prevent the power cord from accidently removing from the AC IN of the projector, use the power
cord stopper.
❸ Remove the lens cap.
❹ Press the (POWER) button on the projector cabinet or the POWER ON button on the remote
control.
The POWER indicator lit in green will start to blink in blue. After that, the image will be projected
onto the screen.
❺ Selecting a Source
❻ Adjusting the Picture Size and Position
[LENS SHIFT]
1.
Press the SHIFT/HOME POSITION button.
• On the remote control, press the LENS SHIFT button.
2. Press the ▼▲◀▶ buttons to move the projected image.
[FOCUS]
1.
Press the FOCUS button.
• On the remote control, while pressing on the CTL button, press the VOL/FOCUS (+) or (−) button.
2. When the cursor is on the CENTER on on-screen menu, press either ◀ or ▶ button to align focus
around the optical axis.
Applicable lens: NP40ZL/NP41ZL
3. Press ▼ button to select the PERIPHERY on the on-screen menu, and then press either ◀ or ▶
button to align the focus of screen peripheral area.
[ZOOM]
1.
Press the ZOOM/L-CALIB. button.
• On the remote control, while pressing on the CTL button, press the D-ZOOM/ZOOM (+) or (−)
button.
2. ◀ or ▶ buttons on the cabinet or the remote control are available to adjust ZOOM while the
ZOOM adjustment screen is displayed on.
[TILT FOOT]
1.
Turn the left and right tilt foot to adjust.
❼ Turning off the Projector
1. First, press the (POWER) button on the projector cabinet or the STANDBY button on the
remote control.
2.
Secondly, press the ENTER button or press the (POWER) or the STANDBY button again.
Français
❶ Montage d'un objectif (vendu séparément)
❷ Connectez votre ordinateur au projecteur.
Connectez le câble d'alimentation fourni au projecteur.
Afin d'éviter que le cordon d'alimentation ne se débranche accidentellement de la borne CA IN du
projecteur, utilisez la butée du cordon d'alimentation.
❸ Retirez le cache-objectif.
❹ Appuyez sur le bouton (ALIMENTATION) sur le boîtier du projecteur ou bien sur le bouton
POWER ON de la télécommande.
L'indicateur POWER allumé en vert se met à clignoter en bleu. Après cela, l'image est projetée sur
l'écran.
❺ Sélection d'une source
❻ Réglage de la taille et de la position de l'image
[DÉPLACEMENT D'OBJECTIF]
1.
Appuyez sur le bouton SHIFT/HOME POSITION.
• Sur la télécommande, appuyez sur le bouton LENS SHIFT.
2. Appuyez sur les boutons ▼▲◀▶ pour déplacer l'image projetée.
[MISE AU POINT]
1. Appuyez sur le bouton FOCUS.
• Sur la télécommande, lorsque vous pressez sur le bouton CTL, appuyez sur le bouton VOL/FOCUS
(+) ou (−).
2. Lorsque le curseur est placé sur CENTRE dans le menu à l'écran, appuyez soit sur le bouton ◀ ou
▶ pour aligner la mise au point autour de l'axe optique.
Objectifs applicables : NP40ZL/NP41ZL
3. Appuyez sur le bouton ▼ pour sélectionner la PERIPHERIE dans le menu à l'écran, puis appuyez
sur le bouton ◀ ou ▶ pour aligner la mise au point de la zone périphérique de l'écran.
[ZOOM]
1.
Appuyez sur le bouton ZOOM/L-CALIB..
• Sur la télécommande, lorsque vous pressez sur le bouton CTL, appuyez sur le bouton D-ZOOM/
ZOOM (+) ou (−).
Les boutons ◀ ou ▶ sur le boîtier du projecteur ou de la télécommande sont disponibles pour le
2.
réglage du ZOOM lorsque l'écran de réglage du ZOOM est affiché.
[PIED D'INCLINAISON]
1. Basculez le pied d'inclinaison vers la gauche ou la droite pour ajuster.
❼ Extinction du projecteur
1.
Appuyez d'abord sur le bouton (ALIMENTATION) sur le boîtier du projecteur ou sur le bouton
STANDBY de la télécommande.
2. Appuyez ensuite sur le bouton ENTER ou sur le bouton
bouton STANDBY.
Deutsch
❶ Montage eines Objektivs (separat erhältlich)
❷ Schließen Sie Ihren Computer an den Projektor an.
Schließen Sie das beiliegende Netzkabel an den Projektor an.
Um zu verhindern, dass das Netzkabel versehentlich vom Anschluss AC IN des Projektors
abgetrennt wird, verwenden Sie den Netzkabelstopper.
❸ Nehmen Sie die Objektivkappe ab.
❹ Drücken Sie die
Fernbedienung.
Die grüne POWER-Anzeige beginnt blau zu blinken. Danach wird das Bild auf den Bildschirm
projiziert.
❺ Auswahl einer Quelle
❻ Einstellen der Bildgröße und Position
[OBJEKTIVVERSATZ]
1. Drücken Sie die Taste SHIFT/HOME POSITION.
• Drücken Sie auf der Fernbedienung, die Taste LENS SHIFT.
2. Drücken Sie die ▼▲◀▶-Tasten, um das projizierte Bild zu bewegen.
[FOKUS]
1.
Drücken Sie die Taste FOCUS.
• Drücken Sie auf der Fernbedienung, während Sie die CTL-Taste gedrückt halten, die Taste VOL/
FOCUS (+) oder (−).
2. Wenn sich der Cursor in der MITTE des Bildschirmmenüs befindet, drücken Sie entweder die ◀-
oder ▶-Taste, um den Fokus um die optische Achse auszurichten.
Passendes Objektiv: NP40ZL/NP41ZL
3. Drücken Sie die ▼-Taste, um RAND im Bildschirmmenü auszuwählen und drücken Sie
dann entweder die ◀- oder ▶-Taste, um den Fokus auf die Randbereiche des Bildschirms
auszurichten.
[ZOOM]
1.
Drücken Sie die Taste ZOOM/L-CALIB..
• Drücken Sie auf der Fernbedienung, während Sie die CTL-Taste gedrückt halten, die Taste
D-ZOOM/ZOOM (+) oder (−).
2. Die ◀- oder ▶-Tasten am Gehäuse oder auf der Fernbedienung sind nur verfügbar, um den
ZOOM einzustellen, während der ZOOM-Einstellbildschirm angezeigt wird.
[KIPPFUSS]
1.
Drehen Sie zum Einstellen den rechten und den linken Kippfuß.
❼ Ausschalten des Projektors
1. Drücken Sie zunächst die
der Fernbedienung.
2.
Drücken Sie dann die ENTER-Taste oder noch einmal die
Taste.
Italiano
❶ Montaggio di un obiettivo (venduto separatamente)
❷ Collegare il computer al proiettore.
Collegare il cavo di alimentazione in dotazione al proiettore.
Per evitare la rimozione accidentale del cavo di alimentazione dalla presa CA IN del proiettore,
utilizzare il fermo del cavo di alimentazione.
❸ Rimuovere il copriobiettivo.
❹ Premere il tasto
telecomando.
L'indicatore POWER illuminato in verde inizia a lampeggiare in blu. Dopo di ciò, l'immagine sarà
proiettata sullo schermo.
❺ Selezione di una fonte
❻ Regolazione della dimensione e della posizione
[SPOSTAMENTO OBIETTIVO]
1.
Premere il tasto SHIFT/HOME POSITION.
• Sul telecomando, premere il tasto LENS SHIFT.
2. Premere i tasti ▼▲◀▶ per spostare l'immagine proiettata.
[MESSA A FUOCO]
1. Premere il tasto FOCUS.
• Sul telecomando, mentre si preme il tasto CTL, premere il tasto VOL/FOCUS (+) o (−).
2. Quando il cursore è al CENTRO nel menu su schermo, premere il tasto ◀ o ▶ per allineare la
messa a fuoco intorno all'asse ottico.
Obiettivo applicabile: NP40ZL/NP41ZL
3. Premere il tasto ▼ per selezionare la PERIFERIA nel menu su schermo, quindi premere il tasto ◀
o ▶ per allineare la messa a fuoco dell'area periferica dello schermo.
[ZOOM]
1.
Premere il tasto ZOOM/L-CALIB..
• Sul telecomando, mentre si preme il tasto CTL, premere il tasto D-ZOOM/ZOOM (+) o (−).
2. I tasti ◀ o ▶ sull'involucro o sul telecomando sono disponibili per regolare lo ZOOM mentre è
visualizzata la schermata di regolazione ZOOM.
[PIEDINO DI INCLINAZIONE]
1.
Ruotare il piedino di inclinazione sinistro e destro per regolare.
❼ Spegnimento del proiettore
1.
Premere innanzitutto il tasto
STANDBY sul telecomando.
2.
Quindi, premere il tasto ENTER oppure premere nuovamente il tasto
STANDBY.
(ALIMENTATION) ou à nouveau sur le
(POWER)-Taste am Projektorgehäuse oder die Taste POWER ON auf der
(POWER)-Taste am Projektorgehäuse oder die STANDBY-Taste auf
(POWER)-Taste oder die STANDBY-
(ALIMENTAZIONE) sull'involucro del proiettore o il tasto POWER ON sul
(ALIMENTAZIONE) sull'involucro del proiettore oppure il tasto
(ALIMENTAZIONE) o
Quick Setup Guide
PA803UL/PA703UL/PA653UL
Mounting a lens (sold
separately).
Remove the lens cap. Using the power cord stopper.
Turning on the projector.
NOTE: The color of the POWER indicator
GREEN BLUE
[Sleep] [Power On]
Adjusting the Picture Size and Position
[LENS SHIFT]
1 2
[FOCUS]
1 2
Optical axis
[ZOOM]
Turning off
the projector.
© NEC Display Solutions, Ltd. 2017–2019 Ver. 2 5/19 Printed in Thailand
Connecting your computer.
Connecting the supplied
power cord.
COMPUTER IN
1 2
Selecting a Source.
[TILT FOOT]
Tilt foot
Up Down
3
NOTE: The color of the POWER indicator
BLUE GREEN
[Power On] [Sleep]
*7N8N8002*
