Volkswagen Golf 2015-up
KIT FEATURES
• ISO DIN radio provision with pocket
• ISO DDIN radio provision
• Painted high-gloss black

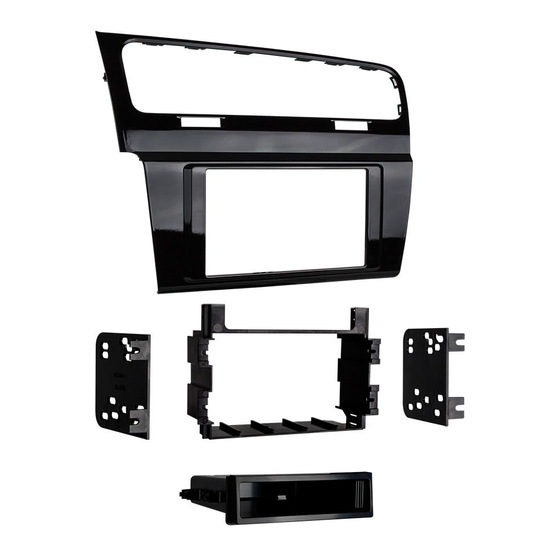

KIT COMPONENTS
• A) Radio trim panel • B) Radio housing • C) Radio brackets • D) Pocket • E) (8) #8 x 3/8" Phillips screws
A
B
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness: • XSVI-9006-NAV Antenna Adapter: • 40-EU56-36
METRA. The World's best kits.
Installation instructions for part 99-9013HG
99-9013HG
C
D
metraonline.com
™
Table of Contents
Dash Disassembly ..............................................2-3
Kit Assembly
– ISO DIN radio provision with pocket ...................4-5
– ISO DDIN radio provision ...................................6-7
TOOLS REQUIRED
• Panel removal tool • Phillips screwdriver
• Euro radio removal keys (2 sets)
Metra part number: 86-9001
E
CAUTION!
Metra recommends disconnecting the negative bat -
tery terminal before beginning any installation, unless the vehicle
manufacturer recommends against so. Please check with your local
Dealership for more information. All accessories, switches, climate
controls panels, and especially air bag indicator lights must be con -
nected before reconnecting the battery or cycling the ignition. Also,
do not remove the factory radio with the key in the on position, or the
vehicle running. It would be best to remove the key from the ignition
and then wait a few seconds before removing the factory radio.
© COPYRIGHT 2015 METRA ELECTRONICS CORPORATION
Publicidad
Manuales relacionados para Metra 99-9013HG
Resumen de contenidos para Metra 99-9013HG
- Página 1 • A) Radio trim panel • B) Radio housing • C) Radio brackets • D) Pocket • E) (8) #8 x 3/8” Phillips screws Metra part number: 86-9001 CAUTION! Metra recommends disconnecting the negative bat - tery terminal before beginning any installation, unless the vehicle manufacturer recommends against so. Please check with your local Dealership for more information.
-
Página 2: Dash Disassembly
99-9013HG Dash Disassembly 1. Open the door below the climate control panel. (Figure A) 2. Unclip and remove the climate control trim panel. (Figure B) 3. Remove and unplug the passenger airbag hazard switch assembly. 4. Unclip the vent/display trim bezel. - Página 3 99-9013HG Dash Disassembly 5. Unclip and remove the vents from the factory trim panel and save for kit assembly. (Figure D) 6. Remove the factory radio display using (2) sets of euro radio removal keys (top and bottom). (Figure E) 7.
-
Página 4: Kit Assembly
(Figure D) wire and antenna connections. Metra recommends using the proper mating adapter from Metra or AXXESS. Re-connect the negative battery terminal and test the radio for proper operation Continued on next page Remove this shaded area second. - Página 5 (4) #8 x 3/8” screws supplied with the kit. (Figure E) 8. Insert the factory vent assembly into the 99-9013HG radio trim panel. (Figure F) 9. Reassemble the dash in the reverse order of disassembly, using the 99-9013HG radio trim panel.
- Página 6 (Figure A) (Figure C) Metra or AXXESS. Re-connect the negative battery terminal and test the radio for proper operation Continued on next page Remove this shaded area second. It is behind the first piece that was removed.
- Página 7 (4) #8 x 3/8” screws supplied with the kit. (Figure D) 6. Insert the factory vent assembly into the 99-9013HG radio trim panel. (Figure E) 7. Reassemble the dash in the reverse order of disassembly, using the 99-9013HG radio trim panel.
-
Página 8: Important
Log onto www.installerinstitute.com or call 800-354-6782 for more information and take steps toward a better tomorrow. Metra recommends MECP certified technicians METRA. The World’s best kits. metraonline.com ™ © COPYRIGHT 2015 METRA ELECTRONICS CORPORATION... -
Página 9: Volkswagen Golf 2015 Y Mas
Instrucciones de instalación para la pieza 99-9013HG Indice Volkswagen Golf 2015 y mas 99-9013HG Desmontaje del tablero ..........Ensamble del kit – Provisión de radio ISO DIN con cavidad ....4-5 – Provisión de radio ISO DDIN .......6-7 CARACTERÍSTICAS DEL KIT •... -
Página 10: Desmontaje Del Tablero
99-9013HG Desmontaje del tablero 1. Abra la puerta debajo del panel de control del clima. (Figura A) 2. Desenganche y quite la moldura del control de clima. (Figura B) 3. Quite y desconecte el conjunto del interruptor de las luces intermitentes y bolsa de aire del lado del pasajero. - Página 11 99-9013HG Desmontaje del tablero 5. Suelte a presión y retire las rejillas del panel de moldura de fábrica y guárdelas para el ensamble del kit. (Figura D) 6. Quite la pantalla del radio de fábrica con dos juegos de llaves de remoción de radio euro (arriba y...
-
Página 12: Ensamble Del Kit
Metra recomienda (Figura C) el uso de un adaptador adecuado de acoplamiento de Metra o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe el radio para verificar que funcione correctamente Eliminar a esta segunda área... - Página 13 (Figura E) 8. Inserte el conjunto de las rejillas de fábrica en el panel de la moldura del radio 99-9013HG. (Figura F) 9. Vuelva a armar el tablero en orden inverso al desensamble, usando el panel de moldura del radio 99-9013HG.
- Página 14 (Figura C) (Figura A) (Figura C) de acoplamiento de Metra o de AXXESS. Vuelva a conectar la terminal negativa de la batería y pruebe el radio para verificar que funcione correctamente Continúa en la página siguiente...
- Página 15 (Figura E) 6. Inserte el conjunto de las rejillas de fábrica en el panel de la moldura del radio 99-9013HG. (Figura F) 7. Vuelva a armar el tablero en orden inverso al desensamble, usando el panel de moldura del radio 99-9013HG.
-
Página 16: Importante
Instrucciones de instalación para la pieza 99-9013HG IMPORTANTE Si tiene dificultades con la instalación de este producto, llame a nuestra línea de soporte técnico al 1-800-253-TECH. Antes de hacerlo, revise las instrucciones por segunda vez y asegúrese de que la instalación se haya realizado exactamente...
