Manuales relacionados para Husqvarna Rider 850
Resumen de contenidos para Husqvarna Rider 850

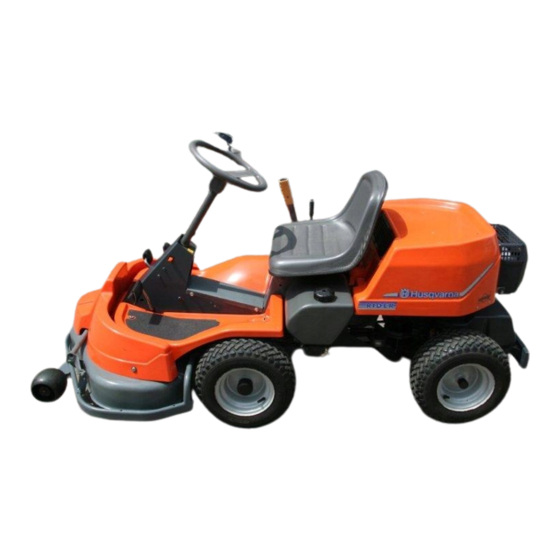

- Página 1 Rider 850, Rider 970, Rider 850 HST, Rider 970 HST, Rider 1030 Bioclip, Rider 1200 Manual de taller 101 89 11-46...
-
Página 2: Tabla De Contenido
Desmontaje de la unidad de corte, Rider 970 37 Desmontaje/montaje del eje del volante ..18 Desmontaje de la unidad de corte, Rider 850 38 Desmontaje/montaje de la polea del cable ..19 Cambio de las correas de la unidad de corte 38 Control y ajuste del cable de freno .... -
Página 3: Reglas De Seguridad
Reglas de seguridad Instrucciones especiales Instrucciones generales El combustible utilizado en la máquina tiene las El manual de taller ha sido escrito para personal que siguientes características peligrosas: tenga conocimientos generales en reparación y servicio de cortacéspedes tractores. • El combustible y los vapores son tóxicos. •... -
Página 4: Herramientas Especiales
Llave Allen 5/16" para aflojar el tornillo de cabeza hexagonal (Kawazaki) de la polea para la correa del motor. 506 57 00-01 Extractor de ruedas del Rider 850 yRi- der 970. 506 66 48-01 Extractor de la polea para la correa del motor. -
Página 5: Características
Características Dimensiones Transmisión Rider 850/850 HST Rider 970/970 HST Rider 850 HST Rider 970 HST Longitud 2000 mm 2145 mm Modelo Kanzaki K55 Kanzaki K55 Anchura 960 mm 1050 mm (970) hidrostática hidrostática 1260 mm (970 S) 1120 mm (970-Bioclip) -
Página 6: Antes De Entregar
• Sujetar el volante. • Sujetar el asiento. INFORMACIÓN IMPORTANTE • En el Rider 850 se deben montar las ruedas de En el Rider 1030 Bioclip y el Rider 1200 se apoyo de la unidad de corte. debe montar el contacto del sistema de •... -
Página 7: Montaje De Las Ruedas De Apoyo
Antes de la entrega Sujeción de las ruedas de apoyo Carga del electrolito Sujete las ruedas con ejes, distanciadores y tuercas en el soporte correspondiente. La batería se suministra de fábrica cargada pero seca. • Vierta el electrolito lentamente hasta la marca de la batería. -
Página 8: Construcción Y Funcionamiento
Rider 1200. Los números indican el para nieve. ancho de corte. Los Rider 850 y Rider 970 se suministran con caja Todos los Riders tienen dirección asistida para de cambios manual o transmisión hidrostática y los poder cortar con facilidad alrededor de árboles y Rider 1030 y Rider 1200 se suministran solamente otros impedimentos. -
Página 9: Motor
En la tabla que sigue puede ver la ref. de pedido de Todos los Riders de Husqvarna tienen motores de Briggs & Stratton. El Rider 850 y el Rider 970 tienen cada manual: motores de un cilindro mientras que el Rider 1030 Modelo B &... -
Página 10: Dirección
Esquema del funcionamiento de la dirección asistida. EL Rider 850 HST, el Rider 970, el Rider 970 HST, El Rider 850 tiene columna de volante asentada el Rider 1030 Bioclip y el Rider 1200 tienen sobre cojinetes de fricción (2). -
Página 11: Marcha
Construcción y funcionamiento Marcha El Rider 850 y el Rider 970 tienen caja de cambios El Rider 850 HST, el Rider 970 HST, el Rider 1030 Bioclip y el Rider 1200 están equipados con manual con cinco cambios hacia adelante, punto muerto y un cambio hacia atrás. -
Página 12: Unidad De Corte
1200 mm. permitir el corte efectivo en superficies desparejas. El Rider 850 tiene una unidad de corte con expulsión trasera y anchura de corte de 850 mm. El Rider 970 se puede suministrar con unidades de corte con expulsión trasera, lateral o bioclip. -
Página 13: Instrucciones De Reparación
Quite el cable que va desde el relé de arranque Quite las abrazaderas que sujetan los cables del hasta el burro de arranque. acelerador y del estrangulador. Desenganche los cables del carburador. El Rider 850/970 tiene sólo un cable que regula el acelerador y el estrangulador. – Español... - Página 14 Afloje los cuatro tornillos de las abrazaderas del El Rider 850/970 no tiene arco protector. tubo de escape y del silenciador. Retire luego el silenciador y el tubo de escape. En el Rider 850/970 se desmonta el tubo de escape sin quitar el silenciador. Español –...
-
Página 15: Montaje Del Motor
Instrucciones de reparación Sujete el soporte de los cables debajo de la polea con unos alicates planos y tire hacia abajo Quite las sujeciones del motor, dos a cada lado y quite el motor del cortacésped. 506 89 92-01 Montaje del motor 506 79 06-01 Introduzca la herramienta núm. - Página 16 Instrucciones de reparación Coloque los cables en el soporte, apriete el soporte e introdúzcalo desde abajo por el centro del tensor Baje el motor y ajuste las sujeciones (dos a cada de la correa hasta que enganche en el borde lado) con un par de apriete de 25 Nm.
- Página 17 Empuje la cubierta de los cables lo más posible hacia la derecha y apriete los tornillo de las abrazaderas. El Rider 850/970 tiene un sólo cable para el acelerador y el estrangulador. Monte el arco protector. Sólo el Rider 1030/1200.
-
Página 18: Control Y Ajuste De Los Cables De Control
Instrucciones de reparaciónr Control y ajuste de los cables de control Quite la placa del bastidor destornillando los dos tornillos que hay a cada lado. Enchufe las conexiones eléctricas del motor. La tensión se controla apretando los cables (como se indica en la figura). Sin hacer demasiada fuerza, debe poder presionar los cables disminuyendo la distancia entre ellos a la mitad. -
Página 19: Cambio De Los Cables De Control
Instrucciones de reparación Cambio de los cables de control Desmontaje/montaje del eje del volante Suelte la sujeción posterior de los cables (1). Suelte la sujeción posterior (1) de los cables. Quite la placa del bastidor (ver pág. 17). Suelte la sujeción anterior (2) de la cadena de control (6) y saque los cables por el bastidor. -
Página 20: Desmontaje/Montaje De La Polea Del Cable
(5-10 juego de montaje completo con sujeción, polea, Nm). buje y cojinete, núm. de artículo 506 50 09-01. Para el Rider 850 y el Rider 970 los repuestos se piden por separado. Desmontaje/montaje de la polea del cable Suelte la sujeción posterior de los cables (1) . -
Página 21: Control Y Ajuste Del Cable De Freno
Instrucciones de reparación Control y ajuste del cable de freno Control y ajuste del Rider 1030 Bioclip/1200 Control y ajuste del Rider 850/970 Controle el ajuste del freno midiendo la distancia entre la palanca y el borde delantero de la Controle el ajuste del freno colocando el escotadura del chasis. -
Página 22: Control Y Ajuste Del Mando De Cambios Del Rider 850/970
Instrucciones de reparación Control y ajuste del mando de cambios Control y ajuste del mando de del Rider 850/970 velocidad del Rider 1030/1200 Controle el mando de cambios llevando la palanca a Afloje la contratuerca (1) de la articulación de bola. -
Página 23: Control Y Ajuste Del Embrague Rider 850/970
Instrucciones de reparación Cambio de los cojinetes de la dirección Control y ajuste del embrague del Rider asistida 850/970 El embrague está correctamente ajustado cuando • Saque el motor como se describe anteriormente los movimientos hacia afuera del rodillo tensor son (ver pág. - Página 24 Instrucciones de reparación • Suelte los cables de control (1) i retire la corona. Quite el anillo Seger interior (1) del cojinete inferior (ver la imagen). El tren trasero queda suelto y se • Quite la polea (2). Deslice la parte inferior hacia puede mover.
-
Página 25: Desmontaje Del Eje Oscilante
Instrucciones de reparación Desmonta je del eje oscilante Quite el anillo Seger y la arandela de la sujeción interior (1) del eje oscilante y saque el eje hacia • Eleve la máquina delante del bastidor trasero. atrás. • Quite la cubierta de la transmisión/caja de Si la protección anti polvo (2) está... - Página 26 Instrucciones de reparación Después de montar el eje oscilante, se debe aplicar sobre el cuerpo del eje grasa de bisulfito de molibdeno. Controle también que los cables y regulaciones sean correctas (pág. 20-22). Fije finalmente la cubierta de la transmisión/caja de cambios.
-
Página 27: Desmontaje/Montaje De La Caja De Cambios Hidrostática Del Rider 850 Hst
Instrucciones de reparación Desmontaje/montaje de la caja de cambios hidrostática del Rider 850 HST y del Rider 970 HST • Suelte el muelle del rodillo tensor (1). • Suelte el cable del embrague (2), y retire la correa de la polea de la caja de cambios. -
Página 28: Montaje/Desmontaje De La Caja Hidrostática Rider 1030/1200
Instrucciones de reparación Desmontaje/montaje de la caja hidrostática, Rider 1030, Rider 1200 Coloque un gato debajo de la caja hidrostática y saque los cinco tornillos de sujeción. • Eleve el cortacésped delante del bastidor trasero y desmonte las ruedas traseras. •... - Página 29 Instrucciones de reparación • Quite la correa (1) y suelte el muelle del freno (2). Coloque un gato debajo de la caja hidrostática y • Suelte el cable del freno (3) y desmonte el saque los cinco tornillos de sujeción. regulador de velocidad (4).
-
Página 30: Cambio De Las Juntas Del Eje De La Caja
Instrucciones de reparación Cambio de las juntas del eje la caja hidrostática • Envuelva el eje de entrada con cinta adhesiva asilante para proteger la nueva junta de averías Desmonte el sistema hidrostático del cortacésped en las estrías y surcos. según la descripción anterior (vea la pág. -
Página 31: Cambio En El Eje De Salida
Instrucciones de reparación Cambio de junta de los ejes de salida • Coloque la junta en el eje, con el muelle de metal hacia adentro, presione con cuidado. • Limpie el eje de salida y la zona alrededor de la junta, quite toda la suciedad y el óxido. -
Página 32: Freno Del Sistema Hidrostático
Instrucciones de reparación Freno del sistema hidrostático Montaje del freno Desmontaje del freno • Coloque el tambor del freno en el eje y monte el • Coloque tacos en todas las ruedas para que la anillo Seger. máquina no se pueda mover y libere el freno de •... -
Página 33: Ajuste Del Freno
Instrucciones de reparación • Enganche la barra tractora del freno en el Cuando el freno de aparcamiento está completamente activado, la distancia entre el muelle agujero de la palanca y monte la placa y la y la sujeción del soporte del muelle (ver dibujo) chaveta. -
Página 34: Purga De Aire Del Sistema De Aceite
Instrucciones de reparación Purga de aire del sistema de aceite Para purgar el sistema de aceite inmediatamente, reponga más aceite directamente en la transmisión (1) y gire al mismo tiempo la bomba a mano con el tambor del freno. • Controle el nivel de aceite del sistema hidrostático •... -
Página 35: Cuidados De La Transmisión
Instrucciones de reparación 8° 1/3 FS 1 = Eje 1 = Eje 2 = Contratuerca 2 = Contratuerca Si los ejes tractores no giran hacia atrás a pesar de • Gire el eje lentamente an sentido antihorario haber girado una vuelta completa el eje hexagonal: hasta que los ejes tractores dejen de moverse hacia atrás y haga una marca en el alojamiento •... -
Página 36: Control Y Ajuste De La Presión De La Unidad De
Instrucciones de reparación Control y ajuste de la presión de la Control y ajuste del paralelismo de la unidad de corte del Rider 970/1030 unidad de corte Bioclip/1200 contra el suelo Coloque el cortacésped sobre una superficie plana y mida la distancia entre el suelo y el borde de la unidad, en la parte delantera y trasera de la Coloque una balanza de baño debajo del chasis de cubierta. -
Página 37: Regulación Del Rider 850
• En el Rider 970 y el Rider 850 se quita primero la cubierta derecha. Regulación del Rider 970 El Rider 970 y los modelos antiguos del Rider 1000, 1030 y 1200 se regulan girando a un lado u otro una horquilla que hay en la barra de paralelismo. -
Página 38: Desmontaje De La Unidad De Corte, Rider
Instrucciones de reparación Desmontaje de la unidad de corte, Rider Desmontaje de la unidad de corte, Rider 1030 y Rider 1200 Quite la cubierta frontal. Regule la altura de corte al máximo. Abata luego el tope (1) hacia el tubo perpendicular y regule luego la altura de corte a mínimo. -
Página 39: Desmontaje De La Unidad De Corte, Rider 850
Instrucciones de reparación Desmontaje de la unidad de Cambio de las correas de la unidad de corte, Rider 850 corte Cambio de correa de la unidad Bioclip Una unidad Bioclip tiene dos correas dentadas que sincronizan la rotación de las cuchillas. Las correas están en la unidad de corte, debajo de una... -
Página 40: Cambio De Correa En Unidad Con Expulsión
Instrucciones de reparación • Quite la tuerca de la placa excéntrica y retírela. • Tense las correas girando hacia adentro el • Afloje los cuatro tornillos (ver dibujo) que dispositivo tensor excéntrico de la parte superior sostienen el cojinete exterior para poder mover el de la cubierta. -
Página 41: Desmontaje De Cuchillas Con Cojinetes
Instrucciones de reparación Desmontaje de cuchillas con cojinetes Suelte los cuatro tornillos que sostienen el cojinete de la cuchilla y quite todo el paquete del cojinete de la unidad de corte. ¡ATENCIÓN! Al trabajar con la unidad de corte utilice gafas y guantes protectores. •... -
Página 42: Afilado Y Balanceo De Cuchillas
Se puede adquirir todo el juego completo con alojamiento del eje, eje, distenciador y cojinetes. El jeugo del Rider 1200 no incluye el eje. Modelo Cojinete ext. Cojinete medio Rider 850 506 53 34-01 506 53 34-02 Rider 970 506 75 11-01 506 75 11-04... -
Página 43: Sistema Eléctrico
Sistema eléctrico Plano eléctrico Rider 850 Abreviaturas del plano 1. Microinterruptor, asiento 2. Llave de encendido SV = Negro 3. Microinterruptor, palanca elevadora RD = Rojo 4. Microinterruptor, posición de cambio BR = Marrón 5. Fusible 15A = Azul 6. Relé de arranque... -
Página 44: Plano Eléctrico Rider 970
Sistema eléctrico Plano eléctrico Rider 970 1. Microinterruptor, asiento Abreviaturas del plano 2. Llave de encendido SV = Negro 3. Microinterruptor, palanca elevadora RD = Rojo 4. Microinterruptor, posición de cambio BR = Marrón 5. Fusible 15A = Azul 6. Relé de arranque VT = Blanco 7. -
Página 45: Plano Eléctrico Rider 850/970 Hst
Sistema eléctrico Plano eléctrico Rider 850/970 HST 1. Microinterruptor, asiento Abreviaturas del plano 2. Llave de encendido SV = Negro 3. Microinterruptor, palanca elevadora RD = Rojo 4. Microinterruptor, hidrostato BR = Marrón 5. Fusible 15A = Azul 6. Relé de arranque VT = Blanco 7. -
Página 46: Plano Eléctrico Rider 1030 Bioclip/1200
Sistema eléctrico Plano eléctrico Rider 1030 Bioclip/1200 1. Interruptor de freno, hidrostato Abreviaturas del plano 2. Microinterruptor, unidad de corte RD = Rojo 3. Microinterruptor, asiento = Azul 4. Llave de encendido VT = Blanco 5. Medidor de tiempo SV = Negro 6.
