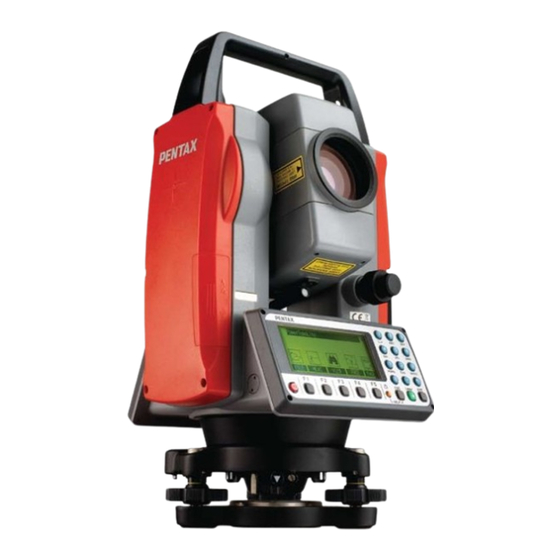

Estación total
R-400V
serie
Manual de
instrucciones
PoWERtoPolitE
Para la serie r-400V
r-422Vn
r-423Vn
r-425Vn
r-435Vn
TI Asahi Co., Ltd.
international sales department
4-3-4 ueno iwatsuki-Ku, saitama-shi
saitama, 339-0073 Japan
tel.: +81-48-793-0118
Fax. +81-48-793-0128
e-mail: international@tiasahi.com
www.pentaxsurveying.com/en/
Publicidad
Tabla de contenido
Manuales relacionados para Pentax POWERTOPOLITE R-400V Serie
Resumen de contenidos para Pentax POWERTOPOLITE R-400V Serie
- Página 1 Estación total R-400V serie Manual de instrucciones PoWERtoPolitE Para la serie r-400V r-422Vn r-423Vn r-425Vn r-435Vn TI Asahi Co., Ltd. international sales department 4-3-4 ueno iwatsuki-Ku, saitama-shi saitama, 339-0073 Japan tel.: +81-48-793-0118 Fax. +81-48-793-0128 e-mail: international@tiasahi.com www.pentaxsurveying.com/en/...
-
Página 3: Tabla De Contenido
ÍNDICE GENERAL Índice Cláusula de exención de responsabilidades Copyright Pantalla y teclado Teclas de operación Teclas de función Combinación de MODO A o MODO B Entrada de datos alfanuméricos 1. INTRODUCCIÓN Introducción Antes de usar el manual PowerTopoLite 2. ACCESO A POWERTOPOLITE Cómo acceder a PowerTopoLite Asignación de cada tecla de función de PowerTopoLite Teclas de función típicas de PowerTopoLite... - Página 4 5. VER Y EDITAR Vista gráfica Crear el punto rectangular Editar los datos Point Code List 5.4.1 Código de puntos 5.4.2 Crear un PointCode 5.4.3 Editar un PointCode 6. ESTACIONADO LIBRE Estacionado con más de tres puntos conocidos Estacionado con dos puntos conocidos 7.
- Página 5 12. ENTRADA / SALIDA 12.1 Leer/escribir un archivo de texto 12.1.1 Escribir en archivo de texto 12.1.2 Leer de un archivo de texto 12.1.3 Configuración del archivo de texto 12.1.3.1 Escribir datos 12.1.3.2 Leer datos 12.2 Comunicación con USB 12.3 Comunicación con COM 12.3.1 Entrada desde el PC 12.3.2 Salida al PC 12.3.3 Configuración de la comunicación...
-
Página 6: Cláusula De Exención De Responsabilidades
Antes de utilizar este producto, deberá haber leído a fondo y entendido el manual de instrucciones. Cuando haya leído el manual, consérvelo en un lugar conveniente para poder consultarlo en cualquier momento. Cláusula de exención de responsabilidades 1) TI Asahi Co.,Ltd. (TIA) no se hace responsable por los posibles daños provocados por fuerza mayor, incendio, alteraciones o realización de operaciones de mantenimiento por personas no autorizadas, accidentes, negligencia, mal uso, condiciones operativas anormales. -
Página 7: Pantalla Y Teclado
PANTALLA Y TECLADO • A continuación se describen la pantalla básica y el teclado del modelo Serie R-400V, y las teclas de función del PowerTopoLite se describen en el punto “2. ACCESO A POWERTOPOLITE”. Teclas alfa- numéricas y +/- Tecla Enter Tecla del láser Tecla de encendido Tecla de función... -
Página 8: Teclas De Función
TECLAS DE FUNCIÓN Mueve el cursor a la izquierda. Mueve el cursor a la derecha. Mueve el cursor hacia arriba. Mueve el cursor hacia abajo. Retrocede cinco elementos en la pantalla. Avanza cinco elementos en la pantalla. [RETICLE] Para cambiar la iluminación del retículo cuando se pulsa la tecla de iluminación. -
Página 9: Combinación De Modo A O Modo B
Combinación de MODO A o MODO B Función MODO A MODO B MEAS S.FUNC TARGET ANG SET 0 SET HOLD DISP CORR MODE MODE • Se alterna entre Modo A o Modo B pulsando la tecla [F5] [MODE]. ENTRADA DE DATOS ALFANUMÉRICOS El nombre del punto, etc. -
Página 10: Introducción
1.1 Introducción Gracias por la atención prestada a PowerTopoLite con la lectura de este manual. PowerTopoLite es un programa de cálculo y de recogida de datos de fácil uso para la estación total PENTAX Serie R-400V. PowerTopoLite ha sido desarrollado sobre la base de PowerTopo, un programa de software versátil para las estaciones totales PENTAX Serie ATS. -
Página 11: Antes De Usar El Manual Powertopolite
1.2 Antes de usar el manual PowerTopoLite • Memorias en el instrumento El instrumento Serie R-400V incorpora no sólo los programas topográficos PowerTopoLite como la función especial, sino también el Gestor de ficheros y la Transferencia de datos. La memoria interna del instrumento puede almacenar un máximo de 45.000 puntos de datos. •... - Página 12 El Nombre de trabajo predeterminado del instrumento Serie R-400V es “PENTAX” y “COGOPoint” como su parámetro predeterminado. Todos los datos se almacenan en el trabajo “PENTAX” a menos que se cree otro trabajo. Cuando no se crea otro trabajo, los datos se almacenan en el nuevo nombre de trabajo.
-
Página 13: Acceso A Powertopolite
2. ACCESO A POWERTOPOLITE 2.1 Cómo acceder a PowerTopoLite Para acceder a las funciones especiales de R-400V del PowerTopoLite, realice las siguientes operaciones. Pulse [POWER] (ON/OFF) para ver la pantalla de inicio de R-400V. MODE A 15°C Cambie a la pantalla MODO A. 1 2 3 °... -
Página 14: Asignación De Las Teclas De Función De Powertopolite
2.2 Asignación de las teclas de función de PowerTopoLite Funciones de PowerTopoLite TECLA Función Descripción FILE Gestor de ficheros MEAS Medir VIEW Ver y editar FREE Estacionado libre Pueden verse otras cuatro funciones pulsando [F5][PAGE]. TECLA Función Descripción STAK Replanteo CALC Cálculo Medición del plano virtual... -
Página 15: Teclas De Función Típicas De Powertopolite
2.3 Teclas de función típicas del PowerTopoLite Las siguientes teclas de función son típicas de PowerTopoLite y en este manual se describen todas ellas para cada función. TECLA Descripción PAGE Para ver otra combinación de funciones. SELECT Para seleccionar el carácter y pasar a la siguiente entrada en entrada PN, etc. ACCEPT Para introducir los valores visualizados sin entrada del valor de coordenadas, etc. -
Página 16: Gestor De Ficheros
The renewal date: 2009/02/08 14:23:38 En esta pantalla se ven la memoria restante disponible y un nombre de trabajo PENTAX. El nombre de trabajo “PENTAX ” y “COGOPoint” son valores predeterminados. NOTA: Los datos utilizados en COGO se actualizarán de vez en cuando en el archivo “COGOPoint”. -
Página 17: Selección De Un Nombre De Trabajo
JOB SELECTION. 2. JOB NAME SEARCH 3.3.1 Selección de un trabajo JOB LIST SEARCH Seleccione 1. JOB LIST SEARCH y pulse [ENT] 1. PENTAX 2009/02/05 para acceder a esta pantalla. 2. COGOPoint 2009/02/05 JOB LIST es una lista de todos los trabajos 3. -
Página 18: Borrar Un Nombre De Trabajo
1. JOB LIST SEARCH 2. JOB NAME SEARCH TOKYO CLEAR TO 123 JOB LIST SEARCH Introduzca el nombre del trabajo deseado y 1. PENTAX 2009/02/05 pulse [ENT] para ver la pantalla JOB LIST SEARCH. 2. COGOPoint 2009/02/05 3. NERIMA 2009/02/06 4. -
Página 19: Borrar De Una Búsqueda De Nombre De Trabajo
En el instrumento Serie R-400V figura “PENTAX” como valor predeterminado para el nombre de trabajo. Por esta razón los datos se almacenan en “PENTAX ” a menos que se cree otro nombre de trabajo. Cuando se crea otro nombre de trabajo, los datos se almacenan en este nuevo nombre. -
Página 20: Borrar Todo
3.5 Borrar todo ALL CLEAR Seleccione 5. All Clear (Borrar todo) pulsando Attention!! la flecha hacia abajo. Pulse [ENT] para ver esta pantalla. All rect. data and the polar data are deleted. CLEAR Advertencia: Cuando se pulsa [CLEAR], se borran todos los archivos de trabajos. NOTA: - Si se crean varios archivos de TRABAJOS y se copian y reescriben datos en los mismos archivos de TRABAJOS, esta operación se ralentiza.
