K-Band DT AM
Grade 3 Detector
Model: RK515DTG3
E N G L I S H

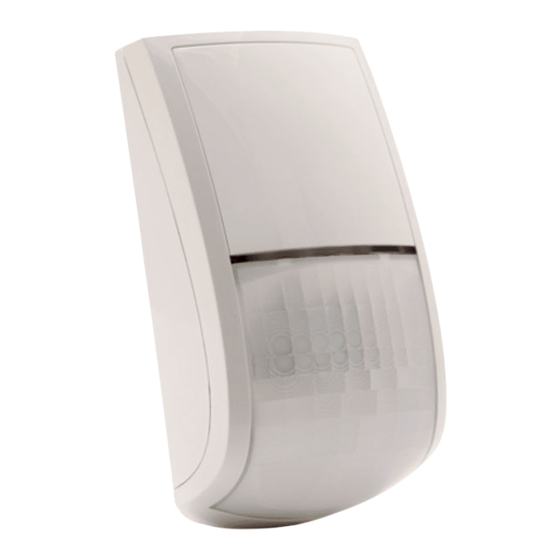

The BWare DT AM detector is the ultimate motion detector for professional
installations, incorporating both Anti-Mask and Anti-Cloak™ Technologies (ACT
™) and includes built-in end-of-line (EOL) resistors to simplify installation.
The detector employs K-Band microwave providing reduced wall penetration.
Installation / Maintenance
Mounting - The BWare DT AM can be mounted either on a flat surface or on a
wall corner (corner mounting).
1. Remove detector's front cover using a suitable tool (as described in
Figure 1).
2. Using a suitable tool, open the following knockouts on the detector's
base (see Figure 2).
Note: If a back tamper is to be used it is mandatory to screw the tamper back
plate to the wall (or wall corner).
3. To select the correct vertical adjustment position for wide angle lens,
use the scale on the bottom right hand side of the PCB cover as follows:
Mounting height and scale position based on room size:
Mounting Height L - LONG S - SHORT
2.1m-2.7m (6'11"-8'10") 15m (50') 6m (20')
4. Set DIP switches and jumpers (see DIP Switch / Jumper Settings section).
Note: Reset the detector after each change made to the settings.
5. Install the front cover back to its place (in a reverse sequence of the removal).
6. Perform a Walk test (see Walk Test section below).
Terminal Wiring (see Figure 6)
Terminal Description
- 12 + 12VDC Input
ALARM N.C. Relay
TAMPER N.C. Tamper switch
FAULT/AM Normally Closed Relay: The FAULT/AM relay opens in the following
events:
• Detector is masked (Alarm relay is also opened)
• Self test failed
• Input voltage is lower than 8VDC
LED LED operation remote control
When an "Activation Signal"** is applied to the LED input terminal, all
LEDs will be disabled.
LEDs are enabled if nothing is connected (unless LED DIP is OFF) or
0V/12V is applied (according to the LED/SET Input Jumper position,
12V or 0V).
SET Remote SET/UNSET control
SET: If an "Activation Signal"** is applied, anti-mask detection is disabled
(for Grade 2 configuration).
UNSET: If nothing is connected or 0V/12V is applied (according to the
LED/SET Input Jumper position, 12V or 0V) anti-mask detection is
enabled (see also "Green Line" and "Remote Self Test"
**Activation Signal-
If 12VDC is applied, and the LED/SET Input Jumper is on 12V position
(Default position)
- Or -
0V is applied and LED/SET Input Jumper is on 0V position
DIP Switch / Jumper Settings
DIP Switch Function
SW1-1: LED Used to determine the operation of the detector's LEDs
ON:
LEDs are enabled, allowing LED control via the LED
(Default)
input terminal
OFF: LEDs are disabled
SW1-2: ACT Used to determine if ACT mode is enabled or disabled
ACT Enabled
ON
Important: Do not use ACT™ mode if you are expecting that there will
be moving objects outside the required protected area, a corridor for
example.
OFF
ACT Disabled.
(Default)
SW1-3: Green Line
The BWare DT AM includes a Green Line feature that follows environmental guidelines.
This feature disables the MW channel when the alarm system is "Unset", thus
eliminating surplus MW emission while the premises is occupied.
Green Line feature is enabled: To deactivate the MW module during
ON "UNSET", the LEDs must also be remotely disabled by the LED terminal.
Note: When 'Green Line' is on (Microwave off), the detector will still
activate (PIR only)
OFF
Green Line feature in disabled: MW is constantly in use.
(Default)
SW1-4: Self
Used to test detection technologies.
Test
(Local Self Test): If there is no alarm detection in the PIR channel for
ON a period of one 1 hour, the detector will self-test. If the local self test
fails, the FAULT/AM Relay will activate.
(Remote Self Test): Remote Self Test is activated when the SET
OFF
terminal is switched from SET to UNSET mode. For remote self test
(Default)
pass, the Alarm Relay will activate for 5 seconds.
J1 - Alarm EOL Jumpers J1 and J2 allow the selection of Tamper and Alarm
J2 - Tamper EOL resistance (1K, 2.2K, 4.7K, 5.6K, 6.8K) according to the control
J3 - FAULT/AM panel (see Figure 4) Jumper J3 allows the selection of 12K for
EOL Fault/Anti-Mask.
Follow the terminal block connection diagram in Figure 4 when
connecting the detector to a Double/Triple End Of Line
(DEOL/TEOL) Zone.
J4 - LED/SET
Used to determine the polarity of the external input.
INPUT
(Default)
See Terminal Wiring section, See Terminal Wiring section,
LED and SET Terminals LED and SET Terminals
Walk Test
Important: The detector cover must be closed when applying power or
within 30 seconds after applying power, otherwise AM calibration will fail.
1. Two minutes after applying power (warm-up period), walk test the Detector over
the entire protected area to verify proper operation of the unit (see Figure 7).
2. The K-Band MW range must be adjusted using the potentiometer located on
the PCB. It is important to set the potentiometer to the lowest possible setting
that will still provide enough coverage for the inner boundary protected area
(see Figure 5).
LEDs Display
LED State Description
Yellow On PIR detection
Flashing Trouble in PIR channel
Green On MW detection
Flashing Trouble in MW channel
Blue On ALARM
Flashing Anti-Masking detection
Note: Anti Masking detection is operational in "Unset" mode
only (see Terminal Wiring section, SET terminal).
U.S. Patent Number:
This product is protected under Patent No. US 7,126,476 B2.
Other patents pending.
CE Compliance Section:
Risco Ltd. hereby declares that this equipment is in compliance with the essential
requirement and other relevant provisions of Directive 1999/5/EC.
For the EC Declaration of Conformity please refer to our website: www.riscogroup.com
EN 50131-1
EN 50131-2-4
Grade 3
Environmental Class II
FCC modular approval
Contains FCC ID UXS-IPM165F
BWare RK515DTG3 FCC Compliance Section:
FCC Part 15 Note:
This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio
communications.
However, there is no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment to an outlet on a circuit different from that to which the
receiver is connected.
• Consult the dealer or an experienced radio/TV technician.
FCC Warning:
The manufacturer is not responsible for any radio or TV interference caused by
unauthorized modifications to this equipment. Such modifications could void the
LEDs Display
LED State Description
At power-up, the LEDs will flash consecutively until the end
All LEDs Flashing
consecutively of the warm-up period (2-3 minutes). At the end of the
warm-up period the BLUE LED will continue to flash until the
end of AM calibration.
Note: AM and Trouble indications continue until masking is removed or trouble
is corrected.
Technical Specification
Electrical
Current consumption 16mA at 12VDC (typical)
41mA at 12VDC (max.)
Voltage requirements 9 -16VDC***
Alarm contacts 24VDC, 0.1A
Tamper contacts 24VDC, 0.1A
FAULT/AM contacts 24VDC, 0.1A
Environmental
RF immunity According to EN50130-4
Operating temperature -10ºC to 55ºC (14ºF to 131ºF)
Storage temperature -20ºC to 60ºC (-4ºF to 140ºF)
Optical
Filtering White Light Protection
Physical
Size 127.6 x 64.2 x 46.6 mm (5 x 2.5 x 1.84 in.)
Weight 120 gr. (4.2 oz.)
*** Power to be supplied by 5A max. power source using safety approved
wires, with a min Gauge of 20AWG.
ITALIANO
Il rivelatore BWare DT AM è un rivelatore di movimento che integra le tecnologie
più avanzate per le installazioni professionali. Questo rivelatore include sia la
tecnologia Anti-Mask che quella Anti-Cloak™ (ACT™) ed ha le resistenze di fine
linea integrate nel circuito per semplificarne al massino l'installazione.
Il rivelatore BWare DT AM utilizza la microonda in banda K la quale consente
una penetrazione ridotta attraverso i muri.
Installazione / Manutenzione
Installazione - Il rivelatore BWare DT AM può essere installato sia su di una
superficie piana che ad angolo.
1. Rimuovere il coperchio del rivelatore utilizzando un attrezzo appropriato
(come descritto nella Figura 1).
2. Utilizzando uno strumento appropriato aprire i fori a sfondare, di seguito elencati,
della base del contenitore come illustrato in Figura 2.
Nota: Se deve essere utilizzato il tamper antirimozione è obbligatorio avvitare al
muro (o angolarmente al muro) la linguetta del tamper antirimozione.
3. Per selezionare la posizione corretta della scheda elettronica con la lente
grandangolo montata, usare i riferimenti ( LONG / SHORT) situati nella parte
inferiore destra della scheda elettronica seguendo le indicazioni della tabella di
seguito illustrata:
Altezza di installazione e regolazione scheda elettronica in funzione
dell'areadi copertura:
Altezza di installazione L - LONG S - SHORT
2.1m-2.7m 15m 6m
4. Predisporre i ponticelli e i microinterruttori (Vedere la sezione relativa).
Nota: Ad ogni modifica delle predisposizioni/regolazioni, effettuare sempre un
reset del rivelatore rimuovendo e applicando tensione.
5. Rimontare il coperchio frontale e stringere la vite di blocco coperchio.
6. Effettuare una prova di copertura (Sezione Prova di movimento vedere in basso).
Cablaggio Morsettiera (vedere Figura 6)
Morsetto Descrizione
- 12 + Ingresso di alimentazione 12V
ALARM Relé N.C.
TAMPER Interruttore N.C.
FAULT/AM Relé N.C.: Il relé FAULT/AM si attiva per gli eventi seguenti:
Il rivelatore è mascherato (anche il relé di allarme viene attivato)
L'auto-test del sensore è fallito
L'ingresso di alimentazione è minore di 8V
LED Controllo remoto dei LED e funzione GREEN LINE (con
microinterruttore SW1-3 in posizione ON)
Quando viene applicato un "Segnale di Attivazione"** al morsetto LED,
tutti i LED vengono disabilitati e, se il microinterruttore GREEN LINE è in
ON, la sezione microonda viene disabilitata.
Nota: affinché la microonda venga disabilitata non ci deve essere alcun
comando sul morsetto SET.
I LED sono abilitati se al morsetto LED non è collegato niente (a meno che
il ponticello LED sia estratto).
SET Controllo remoto dello stato impianto
Stato Inserito: Quando viene applicato un "Segnale di Attivazione"** a
questo morsetto, il circuito di Anti-Mask viene disabilitato
Stato Disinserito: Se all'ingresso non viene collegato niente il circuito
Anti-Mask è abilitato (vedere anche la tabella di predisposizione ponticelli
e microinterruttori riferita alla funzione "Green Line" e "Auto-test
Sensore".
**Per Segnale di attivazione si intende quanto segue-
- Viene applicata una tensione 12 Vcc e il ponticello LED/SET Input è nella
posizione 12V (posizione di default)
.
- Viene applicato un riferimento di alimentazione 0V e il ponticello LED/SET Input
è nella posizione 0V
Predisposizione microinterruttori e ponticelli
Microint./Pontic. Funzione
SW1-1: LED Usato per abilitare o disabilitare il funzionamento dei LED.
ON I LED sono abilitati ed è possibile anche controllarli via comando
(Default) remoto tramite l'ingresso LED.
OFF
I LED sono disabilitati. Non è possibile alcun controllo remoto.
SW1-2: ACT Usato per abilitare o disabilitare la funzione ACT
ON ACT abilitato
OFF
ACT disabilitato.
(Default)
SW1-3: Green Line
BWare DT AM include la funzione Green Line che evita emissioni radio superflue
nell'ambiente. Questa funzione disabilita il canale a microonda (MW) quando il sistema
di sicurezza è disinserito.
La funzione Green Line è abilitata: Per disabilitare la sezione
microonda (MW) a sistema DISINSERITO va applicato un comando
di attivazione al morsetto LED (0V o 12V in funzione della polarità
ON configurata tramite il ponticello LED/SET INPUT). Anche i LED
verranno in questo caso disabilitati. La sezione microonda viene
disabilitata in questo modo solo se al morsetto SET non viene
applicata alcuna tensione.
Nota: Quando la funzione Green Line è attiva (Microonda spenta), il
rivelatore si attiva usando la sola sezione ad infrarossi (PIR).
OFF La funzione Green Line è disabilitata. La sezione a microonda (MW) è
(Default) sempre accesa.
RISCO Group Limited Warranty
RISCO Group and its subsidiaries and affiliates ("Seller") warrants its products to be free
from defects in materials and workmanship under normal use for 24 months from the date
of production. Because Seller does not install or connect the product and because the
product may be used in conjunction with products not manufactured by the Seller, Seller
cannot guarantee the performance of the security system which uses this product. Seller's
obligation and liability under this warranty is expressly limited to repairing and replacing, at
Seller's option, within a reasonable time after the date of delivery, any product not meeting
the specifications. Seller makes no other warranty, expressed or implied, and makes no
warranty of merchantability or of fitness for any particular purpose.
In no case shall seller be liable for any consequential or incidental damages for breach of
this or any other warranty, expressed or implied, or upon any other basis of liability
whatsoever.
Seller's obligation under this warranty shall not include any transportation charges or costs
of installation or any liability for direct, indirect, or consequential damages or delay.
Seller does not represent that its product may not be compromised or circumvented; that
the product will prevent any personal injury or property loss by burglary, robbery, fire or
otherwise; or that the product will in all cases provide adequate warning or protection.
Seller, in no event shall be liable for any direct or indirect damages or any other losses
occurred due to any type of tampering, whether intentional or unintentional such as
masking, painting or spraying on the lenses, mirrors or any other part of the detector.
Buyer understands that a properly installed and maintained alarm may only reduce the risk
of burglary, robbery or fire without warning, but is not insurance or a guaranty that such
event will not occur or that there will be no personal injury or property loss as a result
thereof.
Consequently seller shall have no liability for any personal injury, property damage or loss
based on a claim that the product fails to give warning. However, if seller is held liable,
whether directly or indirectly, for any loss or damage arising under this limited warranty or
otherwise, regardless of cause or origin, seller's maximum liability shall not exceed the
purchase price of the product, which shall be complete and exclusive remedy against
seller.
No employee or representative of Seller is authorized to change this warranty in any way
or grant any other warranty.
WARNING: This product should be tested at least once a week.
CAUTION: risk of explosion if battery is replaced by an incorrect type.
Dispose of used batteries according to local regulations.
© RISCO Group 12/2014
Predisposizione microinterruttori e ponticelli
Microint./Pontic. Funzione
SW1-4: Self
Usato per testare le tecnologie di rilevazione.
Test
(Auto-test locale): Se non viene rilevata alcuna attivazione del canale
ON PIR per 1 ora, il rivelatore eseguirà un auto-test. Se il test fallisce,
l'uscita a relé FAULT/AM verrà attivata.
(Auto-test remoto): L'Auto-test remoto si attiva quando il morsetto
SET viene portato dalla condizione di Impianto INSERITO (Comando
OFF di attivazione applicato) alla condizione di impianto DISINSERITO
(Default) (nessuna tensione applicata). A conferma che l'auto-test remoto è
stato superato l'uscita a relé di allarme si attiverà per 5 secondi.
Nel caso in cui l'auto-test sia fallito si attiverà l'uscita a relé FAULT/AM.
I ponticelli J1 e J2 permettono la selezione dei valori resistivi da
J1 - Alarm EOL
assegnare ai circuiti di Tamper e di Allarme (1K, 2.2K, 4.7K, 5.6K,
J2 - Tamper EOL
6.8K) in funzione della centrale d'allarme utilizzata (vedere la
J3 - FAULT/AM EOL
Figura 4 in basso). Il ponticello J3 inoltre, permette la selezione
Ponticelli Per
di una resistenza di 12K per supervisionare il circuito
resistenze EOL
Anomalia/Anti-Mask.
Seguire lo schema di collegamento dei morsetti illustrato in
Figura 4 quando si vuole collegare il sensore ad una centrale
d'allarme usando il doppio o il triplo bilanciamento resistivo
(DEOL/TEOL).
J4- LED/SET Usato per impostare la polarità dei comandi di attivazione per
INPUT gli ingressi LED e SET.
(Default)
Posizionato sul lato 12V richiede come Posizionato su 0V richiede come
comando di attivazione una tensione comando di attivazione un riferimento
positiva. Fare riferimento alla sezione negativo di alimentazione 0V. Fare
relativa il Cablaggio Morsettiera, riferimento alla sezione relativa il
morsetti LED e SET. Cablaggio Morsettiera, morsetti LED
e SET.
Prova di movimento (Walk Test)
Importante: Dopo aver alimentato il rivelatore, chiudere il coperchio entro 30
secondi per poter effettuare correttamente la fase di calibrazione del circuito di
antimascheramento (AM).
1. Due o tre minuti dopo aver alimentato il rivelatore (inizializzazione) effettuare
la prova di copertura dell'area da proteggere verificando la risposta del rivelatore
tramite l'accensione dei LED (vedere Figura 7).
2. La portata della microonda va regolata tramite l'apposito potenziometro situato
sulla scheda elettronica. Regolare il potenziometro della microonda al minimo
possibile riferito all'area da proteggere (vedere Figura 5).
LED Stato Descrizione
LED Stato Descrizione
Giallo Illuminato Rilevazione del canale PIR
Lampeggiante Anomalia del canale PIR
Verde Illuminato Rilevazione del canale MW
Lampeggiante Anomalia del canale MW
Blu Illuminato ALLARME
Lampeggiante Rilevazione circuito Anti-Mask
Nota: La rilevazione del canale Anti-Mask può essere
attiva solo ad impianto "Disinserito" (Consultare la
sezione del Cablaggio morsettiera, morsetto SET).
All'alimentazione tutti i LED lampeggiano in sequenza
Tutti i LED Lampeggianti
fino alla fine del periodo di inizializzazione (2-3 minuti).
consecutivamente
Alla fine del periodo di inizializzazione il LED BLU
continuerà a lampeggiare fino alla fine della fase di
inizializzazione del canale Anti-Mask.
Nota: L'indicazione di Mascheramento e/o Anomalia persiste fino a quando la
causa non viene rimossa.
Specifiche Tecniche
Elettriche
Assorbimento di corrente 16mA a 12V- (Nominale)
41mA a 12V- (Massimo)
Alimentazione richiesta da 9V- a 16V-
Contatti di allarme 24V- 0.1A
Contatti Tamper 24V- 0.1A
Contatti FAULT/AM 24V- 0.1A
Ambientali
Immunità RF Conforme alle norme EN50130-4
Temp. funzionamento da -10ºC a 55ºC
Temp. stoccaggio da -20ºC a 60ºC
Ottica
Filtro Protezione contro le luci bianche
Fisiche
Dimensioni 127.6 mm x 64.2 mm x 46.6 mm
Peso 120 gr.
FRANÇAIS
Le détecteur BWare DT AM est le dernier détecteur de mouvements pour les
installations professionnelles, et intègre les technologies Anti-Masque et
Anti-Camouflage (ACT™), ainsi que des résistances de fin de ligne (EOL)
pour simplifier l'installation.
Le détecteur utilise un module Hyper Fréquence en bande K, qui permet une
réduction de la pénétration à travers les murs.
Installation
Montage - l'BWare DT AM peut être installé soit sur une surface plane soit en
coin (gauche ou droit).
1. Retirer le détecteur de couvercle frontal a l'aide d'un outil adequat (décrit
son la Figure 1).
2. A l'aide d'un outil adequat, ouvrez les pastilles pré-percées correspon
dantes sur la báse du d tecteur (cf.Figure 2).
Remarque: En cas d'utilisation d'une autoprotection arrière, il est impératif de
fixer la plaque de cette dernière en la vissant au mur (ou à l'angle du mur).
3. Pour définir le bon réglage vertical, positionnez l'appareil en LENTILLE
GRAND ANGLE.
Servez-vous de l'échelle figurant sur le côté inférieur droit de la carte PCB
de couvercle (cf. Figure 7) comme suit :
Hauteur de montage et position selon la taille de la pièce :
Hauteur de montage L - LONG C - COURT (SHORT)
2.1m-2.7m (6'11"-8'10") 15m (50') 6m (20')
4. Réglez les cavaliers (cf. § Commutateur DIP et cavaliers Réglages).
Remarque: Il est conseillé de réinitialiser le détecteur après chaque
modification apportée au réglage.
5. Replacez le couvercle frontal (en inversant pour cela l'ordre des étapes de
la procédure de retrait).
6. Exécutez un test de passage (cf. §Test de passage ci-dessous).
Câblage des Terminaux (cf. Figure 6)
Terminal Description
- 12 + Entrée 12VCC
ALARM Relais N.F., 24VCC, 0,1A
TAMPER Relais N.F., 24VCC, 0,1A
RISCO Group Contacting Info
RISCO Group is committed to customer
service and product support. You can contact
us through our website (www.riscogroup.com)
or at the following telephone and fax numbers:
UK Tel: 44-(0)-161-655-5500
support-uk@riscogroup.com
ITALY Tel: +39-02-66590054
support-it@riscogroup.com
SPAIN Tel: +34-91-490-2133
support-es@riscogroup.com
FRANCE Tel: +33-164-73-28-50
support-fr@riscogroup.com
BELGIUM Tel: +32-2522-7622
support-be@riscogroup.com
U.S.A Tel: +1-631-719-4400
support-usa@riscogroup.com
BRAZIL Tel: +55-11-3661-8767
support-br@riscogroup.com
CHINA (Shanghai)
Tel: +86-21-52-39-0066
support-cn@riscogroup.com
CHINA (Shenzhen)
Tel: +86-755-82789285
support-cn@riscogroup.com
POLAND Tel: +48-22-500-28-40
support-pl@riscogroup.com
ISRAEL Tel: +972-3-963-7777
support@riscogroup.com
5IN1600 E
Câblage des Terminaux (cf. Figure 5)
Terminal Description
FAULT / AM Sortie normalement fermée : La sortie FAULT/AM s'ouvre dans les
cas suivants :
• Détection ou neutralisation d'un masquage,
• Echec du test automatique,
• Tension d'entrée inférieure à 8VCC.
LED Contrôle à distance des indicateurs LED
Lorsqu'un "Signal d'Activation"** est appliqué à l'entrée LED du bloc
des terminaux ou bornes de connexion, les indicateurs LED se
désactivent (cf. aussi l'entrée Test automatique dans le tableau
consacré au Commutateur DIP et cavaliers Réglages).
Les voyants LED sont activés si rien n'est relié (sauf si le cavalier
LED est éteint (OFF).
SET Contrôle à distance de la mise en Service (SET) / mise en
Inactivité du système (UNSET).
SET (mise en service): Si un "Signal d'Activation"** est appliqué, la
détection de masquage est désactivé (en configuration de catégorie 2).
UNSET (mise en inactivité) : Si aucune connexion n'est appliquée
ou que la Terre (GND/12V) est reliée (selon la position du Cavalier
d'entrée LED/SET, à 12V ou 0V), la détection de masquage est
activée (cf. également les entrées "Green Line" et "Test automatique
à distance" dans le tableau consacré au Réglage des cavaliers).
**Signal d'Activation-
Si une tension de 12VCC est appliquée et que le Cavalier d'entrée LED/SET
est en position 12V (Défaut de position)
-Ou-
Si la Terre (GND) est reliée, le Cavalier d'entrée LED/SET est en position 0V.
Commutateur DIP et cavaliers Réglages
DIP/Cavalier Fonction
SW1-1: LED Définit le fonctionnement des indicateurs LED du détecteur.
L'activation des indicateurs LED dépend du paramétrage du contrôle à
Marche (ON)
distance de leur fonctionnement (cf. § Câblage des Terminaux, borne
(Défaut)
de connexion LED).
Arrêt (OFF) Les indicateurs LED sont désactivés.
SW1-2: ACT Définit si le mode ACT est activé ou non
ACT activé.
Marche (ON)
Important ! N'utilisez pas le mode ACT™ dans une zone en dehors de
laquelle le passage d'objets en mouvement vous paraît logique et
attendu, un couloir par exemple.
Arrêt (OFF)
ACT désactivé.
(Défaut)
SW1-3: Green Line
Le BWare DT AM intègre la fonction Green Line, qui suit les recommandations
environnementales. Cette fonction désactive le canal hyper fréquence quand le
système d'alarme est désarmé, pour éliminer le surplus d'émissions HF quand les
locaux sont occupés.
La fonction Green Line est activée : Pour désactiver le module HF
pendant le désarmement, les LEDs doivent aussi être désactivées par
Marche (ON)
le terminal de connexion LED.
Note : Quand le Green Line est activé (HF désactivé), le détecteur
sera toujours actif (IRP seul).
Arrêt (OFF)
Green Line désactivé (OFF): le canal HF est constamment activé.
(Défaut)
SW1-4: Permet de tester la capacité de détection des canaux IRP et HF.
Test
automatique
(Test automatique local): si aucune détection n'est décelée pendant une
Marche (ON) période d'une heure, le détecteur exécute un test automatique. En cas
d'échec du test automatique local, le relais FAULT/AM est activé.
(Test automatique à distance): le test automatique à distance s'active
lorsque le terminal de réglage (SET) passe du mode de mise en service
Arrêt (OFF) (SET) à celui d'inactivité du système (UNSET).
(Défaut) Si le test automatique à distance réussit, le relais d'alarme s'active
pendant 5 secondes. Si le test échoue, c'est le relais FAULT/AM qui
s'active.
Les cavaliers J1, J2 et J3 permettent de sélectionner les
J1 - Alarm EOL
résistances EOL (fin de ligne) d'Autoprotection, Alarme et
J2 - Tamper EOL
FAULT/AM (1K, 2,2K, 4,7K, 5,6K, 6,8K et 12K) en fonction de la
J3 - FAULT / AM EOL
centrale (cf. Figure 4 ci-dessous).
Cavaliers TEOL
Suivez les indications du diagramme de connexion du bloc des
terminaux de la Figure 4 pour relier le détecteur à une zone EOL
Double/Triple (DEOL/TEOL).
J4 - Entrée
Détermine la polarité de l'entrée externe.
LED/SET
(Défaut)
Cf. § Câblage des Terminaux, bornes de Cf. § Câblage des Terminaux, bornes de
connexion LED et SET (Mise en service).
connexion LED et SET (Mise en service).
Test de passage
Important : Après la mise sous tension du détecteur, fermer le couvercle dans
les 2 minutes pour que la période d'initialisation AM (Anti-Masque) démarre.
1. Deux minutes après avoir réalisé la mise sous tension (séquence
d'échauffement), effectuez un test de passage pour vérifier l'efficacité du
détecteur sur la totalité de la zone à protéger.
2. Assurez-vous d'avoir bien réinstallé le couvercle frontal avant de mettre le
détecteur sous tension (cf. Figure 7).
3. Le potentiomètre situé sur la carte PCB permet de régler la portée de détection
hyperfréquence. Il est important de régler le potentiomètre sur le niveau le plus
bas possible qui fournira cependant une couverture suffisante sur la totalité de
la zone à protéger (cf. Figure 5).
Affichage LED
LED Position Signification
Jaune Allumée (ON) Détection IRP
Clignotante Panne de canal IRP
Verte Allumée (ON) Détection HF (hyperfréquence)
Clignotante Panne de canal HF
Bleu Allumée (ON) Indique une ALARME
Clignotante Anti-masque
Remarque: La détection Anti-masque est opérationnelle
en mode "UNSET" (Inactivité du système) seulement
(cf. § Câblage des Terminaux, terminal de mise en
service (SET).
Toutes Clignotante Lors de la mise sous tension, les diodes LED clignotent de
manière ininterrompue, l'une après l'autre, jusqu'à la fin de
diodes LED l'une après
la séquence d'échauffement (2 à 3 minutes). A la fin de ce
l'autre
laps de temps, le voyant LED BLEU continue à clignoter
jusqu'à la fin du lancement de l'AM (pour mettre un terme
au clignotement, fermez le couvercle).
Remarque: Les indications AM et Panne persistent jusqu'à élimination de la
cause du masquage ou réparation de la panne.
Spécifications techniques
Electriques
Consommation électrique 14.8 mA à 12VCC (en utilisation typique)
39.5 mA à 12VCC (max. avec tous les voyants
LED allumés)
Tension requise 9 -16VCC
Contacts d'alarme 24VCC, 0,1A
Temps minimal de changement d'état: 2.2 seconds
Contacts d'autoprotection 24VCC, 0,1A
Contacts FAULT/AM 24VCC, 0,1A
Rétsistance de la boucle de Détection: Etat ouvert: plus que 10 8
Etat fermé: moins que 1 ohm
