PE U V W
M 3~

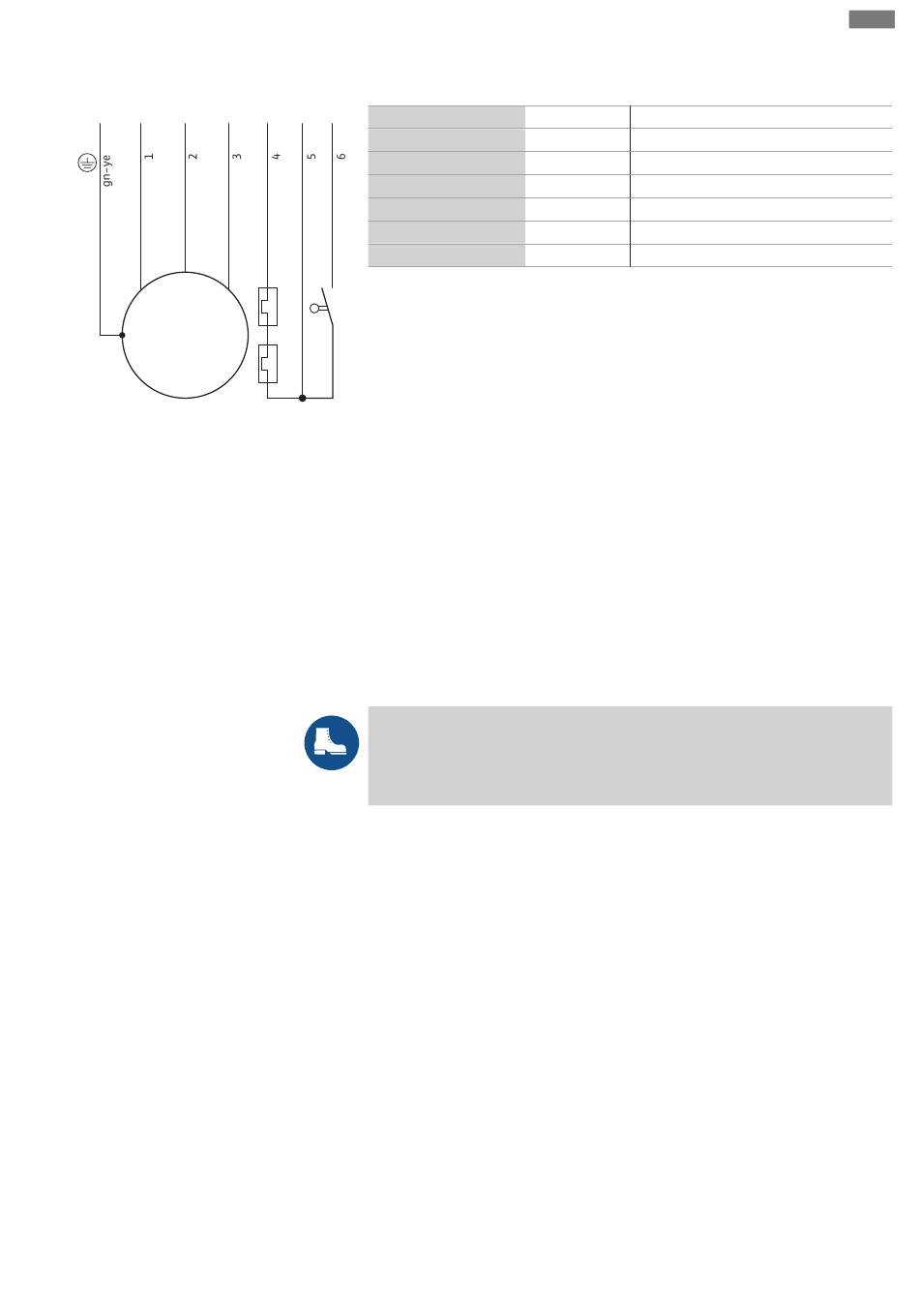

Fig. 5: Háromfázisú motor dugasszal és úszóval
- csatlakozási vázlat
6.5.4 Motorvédelem beállítása
6.5.4.1 Közvetlen bekapcsolás
6.5.5 Lágyindítás
6.5.6 Frekvenciaváltós üzem
7 Üzembe helyezés
7.1 A személyzet szakképesítése
7.2 Az üzemeltető kötelességei
7.3 Forgásirány ellenőrzése (csak há-
romfázisú motor esetén)
Beépítési és üzemeltetési utasítás Wilo-Padus PRO
Üzembe helyezés
„A" kivitel dugasszal és úszóval
T1 T2 S1
Ér
1
2
3
4, 5
6
Zöld/sárga (gn-ye)
A csatlakozókábel CEE fázisváltó dugóval van felszerelve. A villamos hálózathoz való
csatlakoztatás a dugasz csatlakozóaljzatba illesztésével történik. A dugasz nem el-
árasztásbiztos. A dugaljat elárasztásbiztosan telepítse! Tartsa be a dugasz védelmi
osztályára (IP) vonatkozó jelölést.
VESZÉLY! Ha a szivattyút közvetlenül a kapcsolókészülékre csatlakoztatjuk, az
elektromos csatlakoztatást elektronikai szakemberrel végeztessük el!
A motorvédelmet a választott bekapcsolási módtól függően kell beállítani.
Teljes terhelés mellett a motorvédő kapcsolót (a típustábla szerinti) névleges áramra ál-
lítsuk be. Részterheléses üzem esetén javasolt a motorvédő kapcsolót a munkapontban
mért áram fölé 5 %-kal beállítani.
Lágyindító készülékre történő csatlakoztatás nem lehetséges!
A frekvenciaváltós üzem nem engedélyezett.
FIGYELMEZTETÉS
Lábsérülések a hiányzó védőfelszerelés miatt!
A munkavégzés során fennáll a (súlyos) sérülések veszélye. Viseljünk biztonsági ci-
pőt!
▪ Az elektromos részegységeken végzett munkák: Az elektromos munkákat elektromos
szakembernek kell végeznie.
▪ Kezelés/vezérlés: A kezelőszemélyzetet a teljes berendezés működésének vonatkozá-
sában oktatásban kell részesíteni.
▪ A Beépítési és üzemeltetési utasítás rendelkezésre bocsátása a szivattyú mellett vagy
egy erre kijelölt helyen.
▪ A beépítési és üzemeltetési utasítást a személyzet anyanyelvén kell rendelkezésre bo-
csátani.
▪ Biztosítani kell, hogy a teljes személyzet elolvassa és megértse a beépítési és üzemelte-
tési utasítást.
▪ Valamennyi berendezésen található biztonsági berendezés és vészkikapcsoló funkció
aktív, és kifogástalan működésüket ellenőrizték.
▪ A szivattyú az előírt üzemeltetési körülmények közötti használatra alkalmas.
A szivattyú helyes forgásirányát gyárilag ellenőrzik és állítják be jobb forgásirányú for-
gómezőre. Megtörtént a csatlakoztatás a „Villamos csatlakoztatás" fejezetben leírtak
szerint.
A forgásirány ellenőrzése
Elektronikai szakember ellenőrzi a hálózati csatlakozáson a forgásirányt egy forgóme-
ző-ellenőrző eszközzel. A helyes forgásirányhoz jobb forgásirányú forgómezőnek kell
rendelkezésre állnia a hálózati csatlakozásnál. A szivattyú nem engedélyezett bal for-
gásirányú forgómezőn történő üzemeltetéshez! VIGYÁZAT! A forgásirány próbaüzem
Megnevezés Kapocs
U L1
V L2
W L3
T1, T2 A motortekercs felügyelete
S1 Úszókapcsoló
PE Földelés
hu
337
