Relé de detección de tensión ekor.rtk
4.4. Ajuste de los parámetros del relé ekor.rtk
El relé sale ajustado de fábrica según los datos de la
instalación:
• Tensión de servicio de la red
• Tiempo de actuación
• Frecuencia de la red
Para aplicaciones especiales consultar con Ormazabal.
Mediante SW1 y SW2 se define la tensión de servicio de la
red. SW3 define el tiempo de actuación y SW4 especifica la
frecuencia de la red.
Las posibles configuraciones que se obtienen en función
del selector S1 son las que se muestran a continuación, en
función del sistema al que pertenezca la celda donde va
instalado el relé ekor.rtk.
16

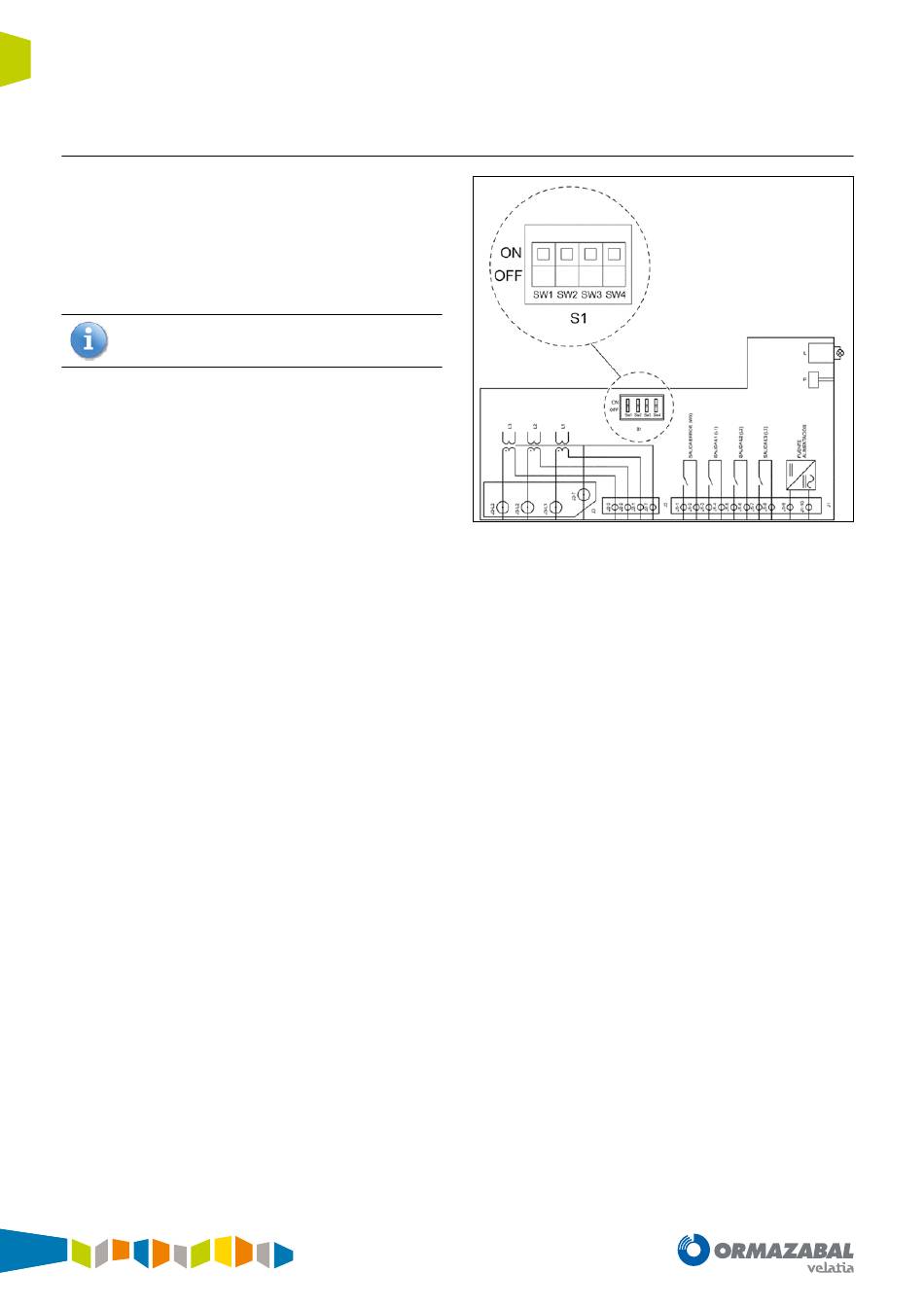

Figura 4.13. Placa de circuito impreso y selector S1 del relé ekor.rtk
