No.
Nombre del puerto
5
Puerto HDMI
6
Puerto USB
7
Puerto de red
8
Puerto de entrada de energía
9 GND
3.2.6 DH-XVR4216AN-X / DH-XVR4232AN-X / DH-XVR5216AN-X / DH-
XVR5232AN-X / DH-XVR5208AN-4KL-X / DH-XVR5216AN-4KL-X / DH-
XVR5216A-X / DH -XVR7208A-4KL-X / DH-XVR7216A-4KL-X / DH-

XVR7208A-4K-X / DH-XVR5216AN-X-16P / DH-XVR7208A-4K-X2

No.
Nombre del puerto
1
Puerto de entrada de alarma 1–
2
dieciséis
Función
Puerto de salida de señal de audio y video de alta definición. Emite la
misma fuente de video que VGA. Admite salida de resolución 4K y
admite la operación y el control del mouse.
Tenga en cuenta que cuando la resolución de salida HDMI es 4K, la salida VGA se detiene.
Se conecta a dispositivos externos como teclado, mouse y dispositivo de almacenamiento
USB.
Se conecta al puerto Ethernet.
Potencia de entrada.
Suelo.

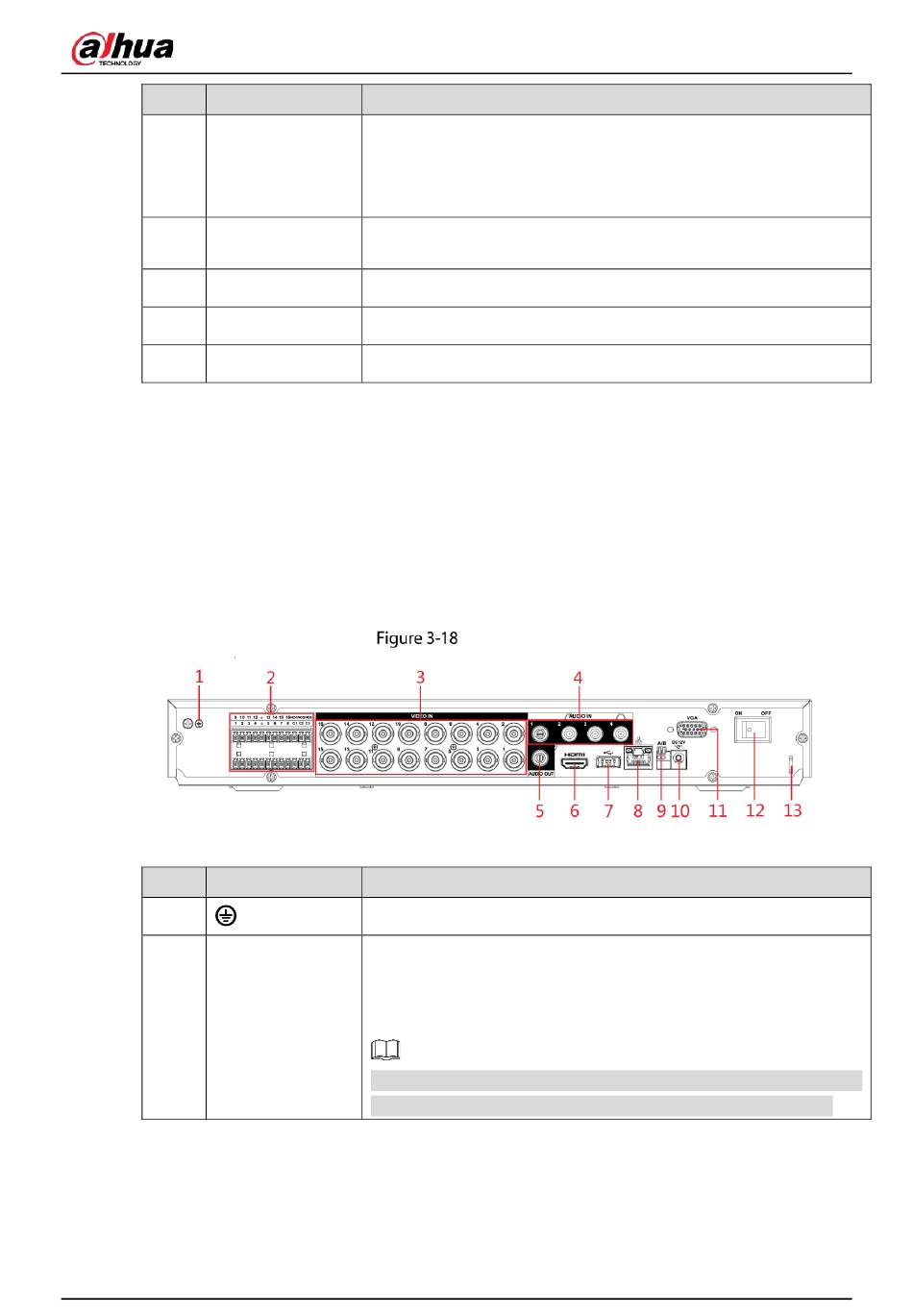

Panel trasero
Tabla 3-15 Descripción del panel trasero
Función
Terminal de tierra.
Cuatro grupos de puertos de entrada de alarma (Grupo 1: puerto 1 al puerto 4; Grupo 2:
puerto 5 al puerto 8; Grupo 3: puerto 9 al puerto 12; Grupo 4: puerto 13 al puerto
dieciséis). Estos puertos reciben la señal de la fuente de alarma externa.
Hay dos tipos: NO (normalmente abierto) y NC (normalmente cerrado).
Cuando su dispositivo de entrada de alarma esté usando energía externa, asegúrese de
que el dispositivo de entrada de alarma y el DVR se conecten a la misma tierra.
32
