PROCEDIMIENTOS DE MANTENIMIENTO

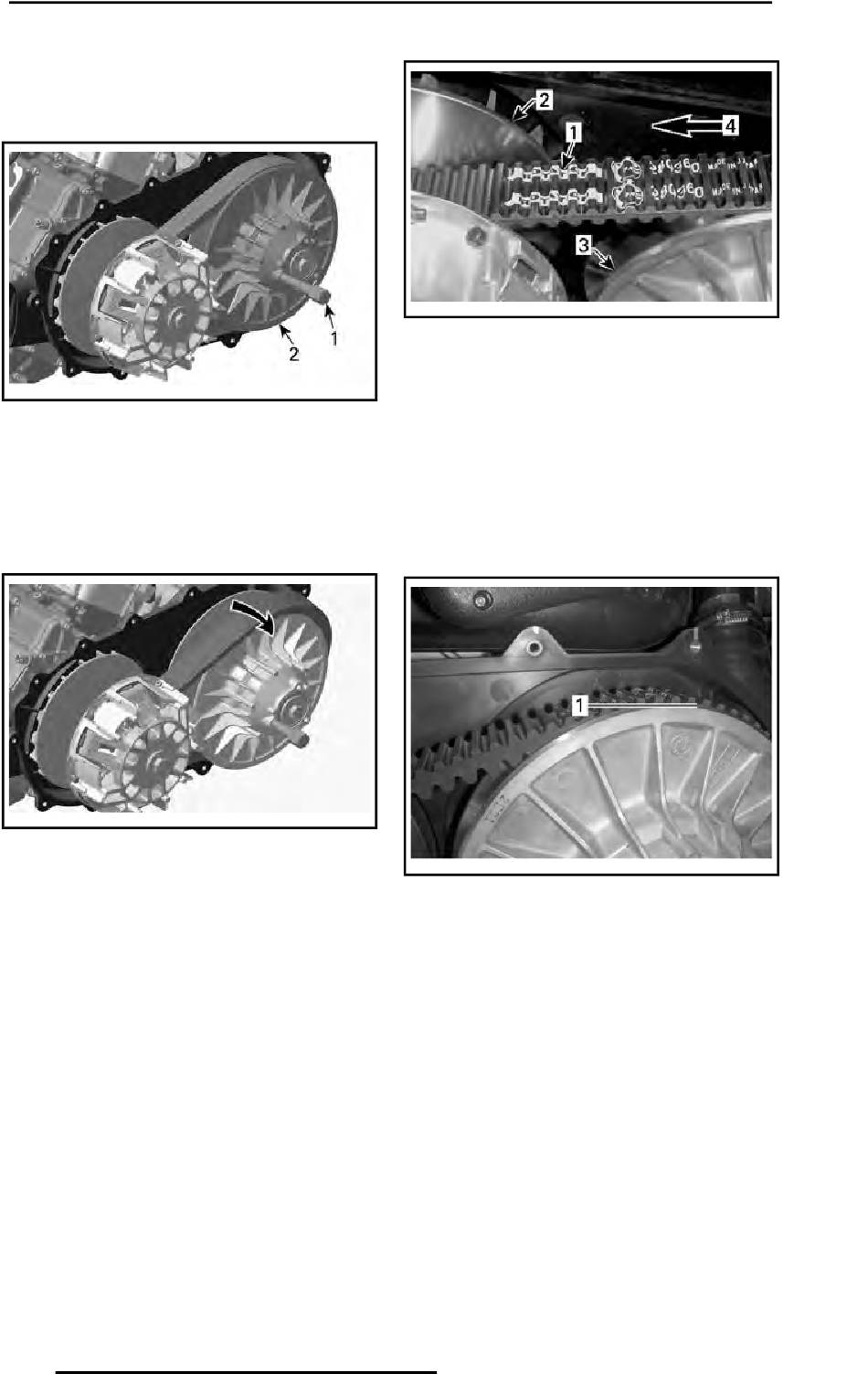

Enrosque la herramienta en el orifi-
cio roscado de la polea conducida
y apriete para abrir la polea.
TÍPICO
1. Extractor/herramienta de bloqueo
2. Disco fijo de la polea conducida
Para retirar la correa, deslícela por
encima del borde superior del disco
fijo, como se muestra.
Instalación de la correa de
transmisión
Para la instalación, siga el orden in-
verso al procedimiento de desmon-
taje. Deberá prestar atención a los
siguientes detalles.
La duración óptima de la correa de
transmisión se obtiene cuando
funciona en la dirección de rotación
correcta. Instálela de forma que la
flecha impresa en la correa esté
orientada hacia la parte delantera
del vehículo (vista desde arriba).
142
1. Flecha impresa en la correa
2. Polea conductora (delante)
3. Polea conducida (atrás)
4. Dirección de rotación
NOTA: Gire la polea conducida
hasta que la parte inferior de los
dientes esté a la altura de la super-
ficie externa de la correa conducto-
ra.
1. Parte inferior de los dientes a la altura
de la superficie externa de la correa
conductora

Zona de escape

Acceso a la zona de escape
Para acceder a la zona de escape,
consulte el apartado ACCESO A LA
TAPA DE LA CVT de esta sección
y retire el panel de la consola lateral
izquierda y el compartimento bajo
el asiento del lado del conductor.
