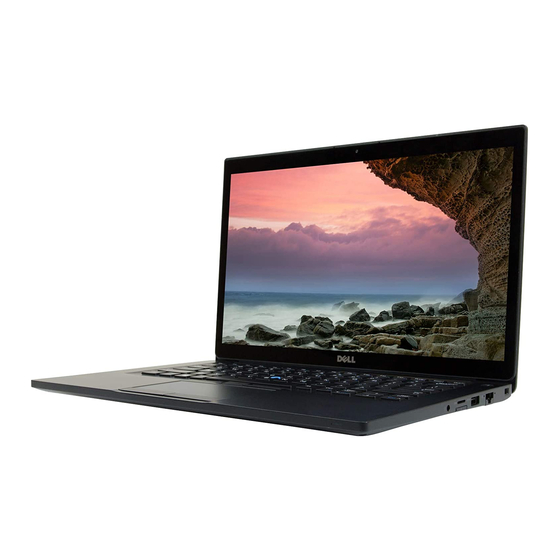

Dell Latitude 7480
Manual del propietario
Modelo reglamentario: P73G
Tipo reglamentario: P73G001
Septiembre de 2021
Rev. A07

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Dell Latitude 7480

  • Página 1 Dell Latitude 7480 Manual del propietario Modelo reglamentario: P73G Tipo reglamentario: P73G001 Septiembre de 2021 Rev. A07...
  • Página 2 Un mensaje de AVISO indica el riesgo de daños materiales, lesiones corporales o incluso la muerte. © 2017 a 2021 Dell Inc. o sus subsidiarias. Todos los derechos reservados. Dell, EMC y otras marcas comerciales son marcas comerciales de Dell Inc. o sus...
  • Página 3: Tabla De Contenido

    Tabla de contenido Capítulo 1: Manipulación del equipo....................7 Apagado de la : Windows..............................7 Apagado del equipo (Windows 8)............................7 Apagado del equipo (Windows 7)............................7 Antes de manipular el interior del equipo..........................8 Instrucciones de seguridad..............................8 Después de manipular el interior del equipo........................9 Capítulo 2: Desmontaje y reensamblaje....................10 Herramientas recomendadas..............................10 Lista del tamaño de los tornillos............................
  • Página 4 Extracción de la placa de LED............................24 Instalación de la placa de LED............................25 Módulo de la tarjeta inteligente............................25 Extracción del compartimento para tarjetas inteligentes..................25 Instalación del compartimento para tarjetas inteligentes..................27 Superficie táctil..................................27 Extracción de la placa de los botones del panel táctil....................27 Instalación de la placa de los botones del panel táctil....................
  • Página 5 Capítulo 5: Solución de problemas....................76 Manejo de baterías de iones de litio hinchadas........................76 Diagnóstico de verificación de rendimiento del sistema previo al inicio de Dell SupportAssist........77 Ejecución de la comprobación de rendimiento del sistema previa al arranque de SupportAssist......77 Prueba automática incorporada (BIST)..........................
  • Página 6 Recuperación del sistema operativo..........................80 Opciones de recuperación y medios de respaldo......................81 Ciclo de apagado y encendido de wifi..........................81 Descargue la energía residual (realice un restablecimiento forzado)................81 Capítulo 6: Cómo ponerse en contacto con Dell................82 Tabla de contenido...
  • Página 7: Capítulo 1: Manipulación Del Equipo

    Manipulación del equipo Temas: • Apagado de la : Windows • Apagado del equipo (Windows 8) • Apagado del equipo (Windows 7) • Antes de manipular el interior del equipo • Instrucciones de seguridad • Después de manipular el interior del equipo Apagado de la : Windows PRECAUCIÓN: Para evitar la pérdida de datos, guarde todos los archivos que tenga abiertos y ciérrelos, y salga de todos...
  • Página 8: Antes De Manipular El Interior Del Equipo

    Su garantía no cubre daños originados por tareas de servicio que no estén autorizadas por Dell. Lea y siga las instrucciones de seguridad que se suministran con el producto.
  • Página 9: Después De Manipular El Interior Del Equipo

    PRECAUCIÓN: Para evitar daños en el equipo, utilice únicamente la batería diseñada para este equipo Dell específico. No utilice baterías diseñadas para otros equipos Dell. 1. Conecte los dispositivos externos, como un replicador de puerto o la base para medios y vuelva a colocar las tarjetas, como una tarjeta ExpressCard.
  • Página 10: Capítulo 2: Desmontaje Y Reensamblaje

    Los procedimientos de este documento requieren el uso de las siguientes herramientas: ● Destornillador Phillips núm. 0 ● Destornillador Phillips núm. 1 ● Un objeto puntiagudo de plástico Lista del tamaño de los tornillos Tabla 1. Latitude 7480: lista del tamaño de los tornillos M2.5 x Componente M2.5x 6.0 M2,5x5,0 M2.0 x 5.0...
  • Página 11: Tarjeta Del Módulo De Identidad De Suscripciones (Sim)

    Tabla 1. Latitude 7480: lista del tamaño de los tornillos (continuación) M2.5 x Componente M2.5x 6.0 M2,5x5,0 M2.0 x 5.0 M2,0x3,0 M2.0 x 2.5 M2.0 x 2.0 Módulo de disipador de calor Ventilador del sistema Tarjeta WWAN Tarjeta WLAN Puerto del conector de alimentación...
  • Página 12: Sustitución De Una Tarjeta Sim

    Sustitución de una tarjeta SIM 1. Inserte un clip o una herramienta de extracción de tarjetas SIM en el agujero de la bandeja de la tarjeta SIM. 2. Utilice una punta trazadora para extraer la bandeja para tarjetas SIM. 3. Coloque la tarjeta SIM en la bandeja. 4.
  • Página 13: Cubierta De La Base

    Cubierta de la base Extracción de la cubierta de la base 1. Siga los procedimientos que se describen en Antes de manipular el interior del equipo. 2. Para soltar la cubierta de la base, realice lo siguiente: a. Afloje los tornillos cautivos M2.5 x 6 (8) que fijan la cubierta de la base a la computadora [1]. NOTA: Tenga cuidado cuando afloje los tornillos.
  • Página 14: Instalación De La Cubierta De La Base

    Instalación de la cubierta de la base 1. Alinee las lengüetas de la cubierta de la base con las ranuras de los bordes de la computadora. 2. Presione los bordes de la cubierta hasta que encaje en su lugar. 3. Ajuste los tornillos cautivos M2.5 x 6.0 para asegurar la cubierta de la base a la computadora. NOTA: Tenga cuidado cuando ajuste los tornillos.
  • Página 15: Extracción De La Batería

    ● Adquiera siempre baterías originales de www.dell.com o socios y distribuidores autorizados de Dell. ● Las baterías hinchadas no se deben utilizar y se deben reemplazar y desechar correctamente. Para consultar directrices sobre cómo manejar y sustituir las baterías de iones de litio hinchadas, consulte Manejo de baterías...
  • Página 16: Unidad De Estado Sólido (Ssd) Pcie

    NOTA: Enrute el cable de la batería, si es que el cable de la base de la batería no está enrutado. 3. Ajuste los tornillos M2.0 x 5.0 para fijar la batería a la computadora. NOTA: Una pequeña batería (de 3 celdas) tiene un único tornillo, una batería mayor (4 celdas) tiene dos tornillos. 4.
  • Página 17: Instalación De Ssd Pcie

    Instalación de SSD PCIe 1. Inserte la tarjeta SSD PCIe en el conector. 2. Instale el soporte de la SSD sobre la tarjeta SSD PCIe. NOTA: Al instalar el soporte de la SSD, asegúrese de que la lengüeta del soporte quede firme con la lengüeta del reposamamos. NOTA: Asegúrese de instalar el soporte y que el sistema se envíe con soporte.
  • Página 18 5. Para extraer el módulo del altavoz: a. Quite los tornillos M2.0 x 3.0 (4) que fijan el módulo del altavoz a la computadora [1]. b. Levante el módulo del altavoz para extraerlo de la computadora . NOTA: Asegúrese de quitar el cable del altavoz de los ganchos de enrutamiento. Desmontaje y reensamblaje...
  • Página 19: Instalación Del Módulo Del Altavoz

    Instalación del módulo del altavoz 1. Coloque el módulo del altavoz en las ranuras de la computadora. 2. Pase el cable del altavoz por los ganchos de enrutamiento de la computadora. 3. Conecte el cable del altavoz al conector en la tarjeta madre. 4.
  • Página 20: Instalación De La Batería De Tipo Botón

    Instalación de la batería de tipo botón 1. Fije la batería de tipo botón en la ranura de la computadora. 2. Pase el cable de la batería de tipo botón por el canal de enrutamiento antes de conectar el cable. 3.
  • Página 21: Instalación De La Tarjeta Wwan

    Instalación de la tarjeta WWAN 1. Inserte la tarjeta WWAN en el conector de la placa base. 2. Conecte los cables de la tarjeta WWAN a los conectores de la tarjeta WWAN. 3. Coloque el soporte de metal y apriete el tornillo M2.0 x 3.0 para fijarlo al equipo. 4.
  • Página 22: Instalación De La Tarjeta Wlan

    NOTA: Asegúrese de NO extraer la tarjeta WLAN más de 35 ° para evitar daños en el PIN. Instalación de la tarjeta WLAN 1. Inserte la tarjeta WLAN en el conector de la placa base. 2. Conecte los cables WLAN a los conectores de la tarjeta WLAN. 3.
  • Página 23: Instalación De Un Módulo De Memoria

    Instalación de un módulo de memoria 1. Inserte el módulo de memoria en el conector hasta que encaje en su lugar. 2. Conecte el cable de la batería al conector de la placa base. 3. Instale la cubierta de la base.
  • Página 24: Instalación Del Ensamblaje Del Disipador De Calor

    NOTA: Quite los tornillos en el orden de los números de leyenda [1, 2, 3, 4], como está impreso en el disipador de calor. c. Levante el ensamblaje del disipador de calor para extraerlo de la tarjeta madre [3]. Instalación del ensamblaje del disipador de calor El ensamblaje del disipador de calor consta del disipador de calor y del ventilador del sistema.
  • Página 25: Instalación De La Placa De Led

    PRECAUCIÓN: Evite tirar del cable, ya que podría dañar el conector del cable. En su lugar, utilice un instrumento acabado en punta para empujar los bordes del conector del cable para liberar el cable del LED. b. Retire el tornillo M2.0 x 3.0 que fija la placa de LED a la computadora [2]. c.
  • Página 26 a. Desconecte el cable de la tarjeta inteligente [1]. NOTA: Asegúrese de empujar suavemente el conector para evitar que se produzcan daños en el cabezal de la tarjeta inteligente. b. Levante el cable de la tarjeta inteligente que esta adherido al módulo del panel táctil [2]. NOTA: Asegúrese de tirar con cuidado para liberarlo con cinta adhesiva.
  • Página 27: Instalación Del Compartimento Para Tarjetas Inteligentes

    Instalación del compartimento para tarjetas inteligentes 1. Deslice el compartimento de tarjetas inteligentes en la ranura para que quede alineada con las asas de la computadora. 2. Ajuste el tornillo M2 x 3 para fijar el compartimiento de tarjetas inteligentes a la computadora. 3.
  • Página 28 c. Quite la cinta adhesiva que fija los cables del altavoz a la placa del panel táctil [3]. NOTA: Quite el cable del altavoz de los ganchos enrutadores de los botones del panel táctil. 6. Para extraer la placa de botones del panel táctil. haga lo siguiente: a.
  • Página 29: Instalación De La Placa De Los Botones Del Panel Táctil

    Instalación de la placa de los botones del panel táctil 1. Inserte la placa de botones del panel táctil en la ranura para alinear las pestañas con las ranuras de la computadora. 2. Ajuste los tornillos M2.0 x 3.0 para fijar la placa de botones del panel táctil de la computadora. 3.
  • Página 30: Instalación Del Puerto Del Conector De Alimentación

    NOTA: Utilice un instrumento de plástico acabado en punta para soltar el cable del conector. No tire del cable, ya que esto podría resultar en una rotura. b. Quite el tornillo M2.0 x 3.0 (1) para liberar el soporte metálico en el puerto del conector de alimentación [2]. c.
  • Página 31 5. Quite la tarjeta WWAN. NOTA: Para identificar la cantidad de tornillos, consulte la lista de tornillos 6. Para extraer el ensamblaje de la pantalla: a. Extraiga los cables de WLAN y WWAN de las guías de enrutamiento [1]. b. Desconecte el cable de la cámara IR de la tarjeta madre [2]. c.
  • Página 32: Instalación Del Ensamblaje De La Pantalla

    Instalación del ensamblaje de la pantalla 1. Coloque la base de la computadora en una superficie plana de una mesa, cerca del borde de la mesa. 2. Instale el ensamblaje de la pantalla alineándolo con los soportes de la bisagras de la pantalla. 3.
  • Página 33 5. Quite la tarjeta WWAN. 6. Extraiga el ensamblaje de la pantalla. 7. Para extraer el panel de pantalla táctil: a. Utilice un instrumento de plástico acabado en punta para aflojar los bordes del panel de pantalla. b. Voltee la pantalla desde la parte superior. c.
  • Página 34: Instalación Del Panel De Pantalla Táctil

    8. Extraiga el bisel de la pantalla del ensamblaje de la pantalla. Instalación del panel de pantalla táctil NOTA: El procedimiento de instalación del panel de pantalla táctil se aplica solo a sistemas con configuración de pantalla táctil. 1. Coloque el panel de pantalla en el ensamblaje de la pantalla. 2.
  • Página 35: Instalación Del Bisel De La Pantalla (No Táctil)

    1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. 2. Quite la cubierta de la base. 3. Desconecte el cable de la batería del conector en la tarjeta madre del sistema. 4. Extraiga la tarjeta WLAN.
  • Página 36 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. 2. Quite la cubierta de la base. 3. Desconecte el cable de la batería del conector en la tarjeta madre del sistema. 4. Extraiga la tarjeta WLAN.
  • Página 37 d. Retire la franja que adhiere el conector de pantalla al panel de pantalla [1]. e. Despegue la cinta de mylar que fija el cable de pantalla a la parte posterior del panel de pantalla [2]. f. Levante la lengüeta metálica y desconecte el cable de pantalla del conector del panel de pantalla [3,4]. g.
  • Página 38: Instalación Del Panel De Pantalla (No Táctil)

    Instalación del panel de pantalla (no táctil) NOTA: El procedimiento de instalación del panel de pantalla solo corresponde a configuraciones con pantallas no táctiles. 1. Conecte el cable de pantalla al conector del panel de pantalla. 2. Pegue la cinta de mylar que fija el cable de pantalla a la parte posterior del panel de pantalla. 3.
  • Página 39: Instalación De La Cámara

    Instalación de la cámara El procedimiento de instalación se aplica únicamente a los sistemas que se envían con una configuración de pantalla no táctil. 1. Conecte el cable de la cámara. 2. Coloque el módulo de la cámara con micrófono en la ranura del ensamblaje de la pantalla. 3.
  • Página 40: Tapas De Las Bisagras De La Pantalla

    Tapas de las bisagras de la pantalla Extracción de la tapa de la bisagra de la pantalla 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. 2. Quite la cubierta de la base. 3.
  • Página 41: Placa Base

    1. Presione el pestillo de liberación ubicado en la ranura para tarjetas SIM hacia adentro. 2. Deslice la bandeja para tarjetas SIM dummy y retírela del equipo. Placa base Extracción de la tarjeta madre 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora.
  • Página 42 12. Para desconectar el cable eDP: a. Extraiga los cables de WLAN y WWAN de las guías de enrutamiento [1]. b. Desconecte el cable IR de la tarjeta madre [2]. c. Quite el tornillo M2.0 x 3.0 que sujeta el cable eDP [3]. d.
  • Página 43 13. Para desconectar los cables, realice lo siguiente: NOTA: Para desconectar el altavoz, la placa de LED, la batería de tipo botón y los cables del puerto del conector de alimentación, utilice una punta trazadora de plástico para liberar los cables y separarlos de los conectores. No tire del cable, ya que esto podría resultar en una rotura.
  • Página 44 14. Para quitar la tarjeta madre, realice lo siguiente: a. Extraiga el soporte de USB Tipo C. La imagen no muestra la extracción del soporte de USB Tipo C. b. Quite los tornillos M2.0 x 5.0 que sujetan la tarjeta madre [1]. c.
  • Página 45 15. Quite los tornillos M2.0 x 5.0 que fijan el soporte del USB Tipo C. 16. Gire la tarjeta madre, despegue la cinta que fija el soporte y extraiga el puerto USB Type-C de la tarjeta madre. Desmontaje y reensamblaje...
  • Página 46: Instalación De La Tarjeta Madre

    Instalación de la tarjeta madre 1. Coloque el soporte del puerto USB Type-C junto con el soporte en la ranura de la tarjeta madre. 2. Adhiera la cinta para fijar el soporte Type-C. 3. Voltee la tarjeta madre y ajuste los tornillos M2 x 3 para fijar el puerto USB Type-C a la tarjeta madre. 4.
  • Página 47 4. Extraiga el módulo de memoria. 5. Extraiga la PCIe. 6. Extraiga la tarjeta WLAN. 7. Quite la tarjeta WWAN. 8. Extraiga el ensamblaje del disipador de calor. 9. Quite la tarjeta madre. 10. Desconecte los cables del extremo del reposamanos. a.
  • Página 48: Extracción Del Teclado De La Bandeja Del Teclado

    Extracción del teclado de la bandeja del teclado 1. Siga el procedimiento que se describe en Antes de manipular el interior de la computadora. 2. Extraiga el ensamblaje del teclado. 3. Extraiga los cinco tornillos M2,0 x 2,0 que sujetan el teclado al ensamblaje del teclado. 4.
  • Página 49: Instalación Del Ensamblaje Del Teclado

    2. Ajuste los tornillos M2,0 x 2,0 para asegurar el teclado a la bandeja del teclado. 3. Instale el ensamblaje del teclado. Instalación del ensamblaje del teclado NOTA: El conjunto de teclado y bandeja del teclado se conoce como ensamblaje del teclado. NOTA: El teclado tiene varios puntos ancla en el lateral del entramado que se deben presionar hacia abajo firmemente para fijar y encajar en el teclado de repuesto.
  • Página 50 ensamblaje del disipador de calor batería de tipo botón altavoz Ensamblaje de la pantalla tarjeta madre Teclado El componente que le queda es el reposamanos. 3. Coloque el reposamanos. 4. Instale los siguientes elementos: Teclado tarjeta madre Ensamblaje de la pantalla altavoz batería de tipo botón disipador de calor...
  • Página 51: Capítulo 3: Especificaciones Del Sistema

    • Especificaciones físicas • Especificaciones de entorno Sistemas operativos compatibles En este tema, se enumeran los sistemas operativos compatibles con el sistema Latitude 7480. Tabla 2. Sistemas operativos compatibles Sistemas operativos compatibles Descripción Windows 10 ● Microsoft Windows 10 Pro (64 bits) ●...
  • Página 52: Especificaciones Del Sistema

    Especificaciones del sistema Función Especificación Chipset Amplitud del bus 64 bits de DRAM EPROM flash SPI de 128 Mbits bus de PCIE 100 MHz Frecuencia de bus DMI 3.0: 8 GT/s externo Especificaciones de la memoria Función Especificación Conector de Dos ranuras SODIMM memoria Capacidad de la...
  • Página 53: Características De Audio

    Tabla 4. Especificaciones de video (continuación) Función Especificaciones Tipo Integrado en la tarjeta madre Intel de 7.ª generación Serie i3/i5/i7 NOTA: Soporta un VGA, DisplayPort, HDMI a través de la estación de acoplamiento . Características de audio Función Especificación Tipos Audio de alta definición de cuatro canales Controladora Realtek ALC3246...
  • Página 54: Especificaciones Del Adaptador De Ca

    Opciones de acoplamiento NOTA: Las estaciones de acoplamiento se venden por separado. Opciones ● Acoplamiento Dell WD15 ● Base de acolpamiento Dell DS1000 ● Acoplamiento Dell Thunderbolt TB16 Especificaciones de puertos y conectores Tabla 5. Especificaciones de temperatura Función Especificaciones Audio Entrada de micrófono, auriculares estéreo y conector combinado...
  • Página 55: Especificaciones De Comunicación

    Tabla 5. Especificaciones de temperatura (continuación) Función Especificaciones interna: códec de audio de alta definiciónInterfaz externa: conector universal de altavoces/auriculares estéreo y entrada de micrófono Altavoces: alimentación; 2X2 Wrms Amplificador de altavoz interno: dos vatios por canal Micrófono interno: micrófono digital (micrófono doble con cámara) Sin botones de control de volumen Soporte para botón de teclado con tecla de acceso directo Adaptador de red...
  • Página 56: Especificaciones De La Superficie Táctil

    Especificaciones de la superficie táctil Función Especificación Área activa: Área activa del sensor Eje X Eje Y Resolución de X: 1048cpi; Y:984cpi posición X/Y Multitáctil Se pueden configurar gestos de un solo dedo y de varios dedos Especificaciones de la pantalla Función Especificación Tipo: 14,0 "...
  • Página 57 Función Especificación Píxeles por pulgada (PPI) Relación de 600:1 contraste (mínima) Frecuencia de 60 Hz actualización Ángulos de +/- 80° visualización máximo (horizontal) Ángulos de +/- 80° visualización máximo (vertical) Separación entre 0,161 x 0,161 mm píxeles Función Especificación Tipo: 14,0 " FHD antirreflejos IPDS: toque Luminancia 270 nits...
  • Página 58: Especificaciones Físicas

    Función Especificación Megapíxeles 3,68 Píxeles por pulgada (PPI) Relación de 600:1 contraste (mínima) Frecuencia de 60 Hz actualización Ángulos de +/- 80° visualización máximo (horizontal) Ángulos de +/- 80° visualización máximo (vertical) Separación entre 0,1209 × 0,1209 mm píxeles Especificaciones físicas Función Especificación Altura de la parte...
  • Página 59 Tabla 8. Altitud: especificaciones máximas Temperatura Especificaciones En funcionamiento –15,2 m a 3048 m (–50 a 10 000 pies) Sin funcionamiento –15,24 m a 10 668 m (–50 pies a 35 000 pies) Almacenamiento 5 % a 95 % (sin condensación) Nivel de contaminación atmosférica G2 o menos, según lo definido por ISA S71.04–1985 Especificaciones del sistema...
  • Página 60: Capítulo 4: Configuración Del Sistema

    Configuración del sistema Temas: • Descripción general de BIOS • Acceso al programa de configuración del BIOS • Teclas de navegación • Menú de arranque por única vez • Opciones de configuración del sistema • Opciones de la pantalla General (General) •...
  • Página 61: Menú De Arranque Por Única Vez

    Tabla 9. Teclas de navegación Teclas Navegación Flecha hacia arriba Se desplaza al campo anterior. Flecha hacia abajo Se desplaza al campo siguiente. Entrar Permite introducir un valor en el campo seleccionado, si se puede, o seguir el vínculo del campo. Barra espaciadora Amplía o contrae una lista desplegable, si procede.
  • Página 62: Opciones De La Pantalla System Configuration (Configuración Del Sistema)

    Opción Descripción ● Información del dispositivo: muestra la unidad SATA M.2, SSD PCIe M.2-0, la dirección MAC de LOM, el acceso directo de la dirección MAC, la controladora de vídeo, la versión del BIOS de vídeo, a memoria de vídeo, el tipo de panel, la resolución nativa, la controladora de audio, el dispositivo Wi-Fi, el dispositivo WiGig, el dispositivo de telefonía móvil y el dispositivo Bluetooth Battery Muestra el estado de la batería y si el adaptador de CA está...
  • Página 63 ● Enable the Thunderbolt ports (Activar los puertos Thunderbolt): activada de forma predeterminada ● Always Allow dell docks (Siempre permitir acoplamientos de Dell): activada de forma predeterminada ● Enable External USB Port (Activar puerto USB externo): activada de forma predeterminada ●...
  • Página 64: Vídeo

    Opción Descripción ● 10 s: activada de forma predeterminada ● 15 s ● 30 s ● 1 m ● 5 m ● 15 m ● Never (Nunca) Keyboard El tiempo de espera de retroiluminación del teclado se atenúa con la opción de batería. La función de iluminación Backlight Timeout del teclado principal no se ve afectada.
  • Página 65 Opción Descripción Internal HDD-2 Permite definir, cambiar o eliminar la contraseña de administrador. Password NOTA: Los cambios de contraseña realizados correctamente se aplican de forma inmediata. Configuración predeterminada: sin establecer Strong Password Permite establecer como obligatoria la opción de establecer siempre contraseñas seguras. Configuración predeterminada: la opción Enable Strong Password (Activar contraseña segura) no está...
  • Página 66: Opciones De La Pantalla Secure Boot (Inicio Seguro)

    Opción Descripción Enable CPU XD Support (Activar soporte CPU XD): activada de forma predeterminada OROM Keyboard Permite establecer una opción para entrar en las pantallas de configuración de ROM opcional usando teclas de Access acceso directo durante el inicio. Las opciones son: ●...
  • Página 67: Opciones De La Pantalla Performance (Rendimiento)

    Opción Descripción ● Disabled (Desactivado) ● Enabled (Activado) Configuración predeterminada: Enabled (Activado) Enclave Memory Esta opción establece el Tamaño de la memoria de enclave de reserva SGX. Las opciones son las siguientes: Size Las opciones son: ● 32 MB ● 64 MB ●...
  • Página 68: Opciones De La Pantalla Comportamiento Durante La Post

    ● Estándar: carga completamente la batería a una frecuencia estándar. ● Carga rápida: la batería se carga durante un período más corto mediante la tecnología de carga rápida de Dell. Esta opción se activa de manera predeterminada. ● Primarily AC use (Uso principal de CA) ●...
  • Página 69: Capacidad De Administración

    Opción Descripción Configuración predeterminada: Enable Adapter Warnings (Activar avisos de adaptador) Teclado numérico Esta opción permite elegir entre dos métodos para activar el teclado numérico que está integrado en el teclado (integrado) interno. ● "Fn Key Only" (solo tecla de función): predeterminada. ●...
  • Página 70: Opciones De La Pantalla Virtualization Support (Compatibilidad Con Virtualización)

    Opciones de la pantalla Virtualization support (Compatibilidad con virtualización) Opción Descripción VT para E/S Activa o desactiva el uso por parte del monitor de máquina virtual (VMM) de otras funciones de hardware directa adicionales proporcionadas por la tecnología Intel® Virtualization para E/S directa. Enable VT for Direct I/O (Activar VT para E/S directa) (habilitado de manera predeterminada) Trusted Execution Esta opción especifica si un monitor de máquina virtual medido (MVMM) puede utilizar las capacidades de hardware adicionales proporcionadas por la tecnología Intel Trusted Execution.
  • Página 71: Registros Del Sistema

    La opción de configuración Auto OS Recovery Threshold controla el flujo de arranque automático para automática del sistema la consola de resolución del sistema SupportAssist y la herramienta de recuperación del sistema operativo operativo de Dell. Elija una de las siguientes opciones: ● Desactivado ● 1 ●...
  • Página 72: Actualización De Bios

    Para obtener más información sobre este tema, consulte el artículo de la base de conocimientos: https://www.dell.com/support/article/sln153694 1. Vaya a www.dell.com/support. 2. Haga clic en Soporte de productos. Haga clic en Buscar soporte, introduzca la etiqueta de servicio de la computadora y haga clic en Buscar.
  • Página 73: Actualización Del Bios Desde El Menú De Arranque Por Única Vez F12

    ● Una unidad USB formateada en el sistema de archivos FAT32 (no es necesario que la unidad sea de arranque) ● El archivo ejecutable del BIOS descargado del sitio web de soporte de Dell y copiado en el directorio raíz de la unidad USB ●...
  • Página 74: Asignación De Una Contraseña De Configuración Del Sistema

    NOTA: La función de contraseña de sistema y de configuración está desactivada. Asignación de una contraseña de configuración del sistema Puede asignar una nueva Contraseña de administrador o de sistema solo cuando el estado se encuentra en No establecido. Para ingresar a la configuración del sistema, presione F12 inmediatamente después de un encendido o reinicio. 1.
  • Página 75: Borrado De Las Contraseñas Del Sistema Y Del Bios (Configuración Del Sistema)

    Borrado de las contraseñas del sistema y del BIOS (configuración del sistema) Para borrar las contraseñas del BIOS o del sistema, comuníquese con el soporte técnico de Dell, como se describe en www.dell.com/ contactdell. NOTA: Para obtener información sobre cómo restablecer las contraseñas de aplicaciones o Windows, consulte la documentación incluida con Windows o la aplicación en particular.
  • Página 76: Capítulo 5: Solución De Problemas

    Manejo de baterías de iones de litio hinchadas Como la mayoría de las laptops, las laptops de Dell utilizan baterías de iones de litio. Un tipo de batería de iones de litio es la batería de polímero de iones de litio. Las baterías de polímero de iones de litio han aumentado su popularidad en los últimos años y se han convertido en el estándar de la industria electrónica, debido a las preferencias del cliente de un factor de forma delgado (especialmente...
  • Página 77: Diagnóstico De Verificación De Rendimiento Del Sistema Previo Al Inicio De Dell Supportassist

    Los diagnósticos de SupportAssist (también llamados diagnósticos del sistema) realizan una revisión completa del hardware. Los diagnósticos de verificación de rendimiento del sistema previo al arranque de Dell SupportAssist están integrados con el BIOS y el BIOS los ejecuta internamente. Los diagnósticos incorporados del sistema ofrecen un conjunto de opciones para determinados dispositivos o grupos de dispositivos, permitiendo las siguientes acciones: ●...
  • Página 78: Prueba De Riel De Alimentación De La Pantalla Lcd (L-Bist)

    Las laptops de Dell tienen una herramienta de diagnóstico incorporada que le ayuda a determinar si una anormalidad en la pantalla es un problema inherente de la LCD (pantalla) de la laptop de Dell o de la tarjeta de video (GPU) y la configuración de la PC.
  • Página 79: Indicadores Luminosos De Diagnóstico Del Sistema

    NOTA: Durante el inicio, los diagnósticos previos al arranque de Dell SupportAssist inician una BIST de LCD primero y esperan a que el usuario confirme la funcionalidad de la pantalla LCD. Indicadores luminosos de diagnóstico del sistema Indicador luminoso de estado de la batería Indica el estado de carga de la batería y de alimentación.
  • Página 80: Restablecimiento Del Reloj De Tiempo Real (Rtc)

    Restablecimiento del reloj de tiempo real (RTC) La función de restablecimiento del reloj de tiempo real (RTC) le permite a usted o al técnico de servicio recuperar los sistemas de Dell de situaciones de falta de POST/falta de alimentación/falta de arranque. El restablecimiento del RTC activado para el puente heredado se ha retirado en estos modelos.
  • Página 81: Opciones De Recuperación Y Medios De Respaldo

    También puede descargarla desde el sitio web de soporte de Dell para solucionar problemas y reparar la computadora cuando falla el arranque al sistema operativo principal debido a fallas de software o hardware.
  • Página 82: Capítulo 6: Cómo Ponerse En Contacto Con Dell

    Dell. Dell proporciona varias opciones de servicio y asistencia en línea y por teléfono. La disponibilidad varía según el país y el producto y es posible que algunos de los servicios no estén disponibles en su área. Si desea ponerse en contacto con Dell para tratar cuestiones relacionadas con las ventas, el soporte técnico o el servicio al cliente, realice lo siguiente:...
