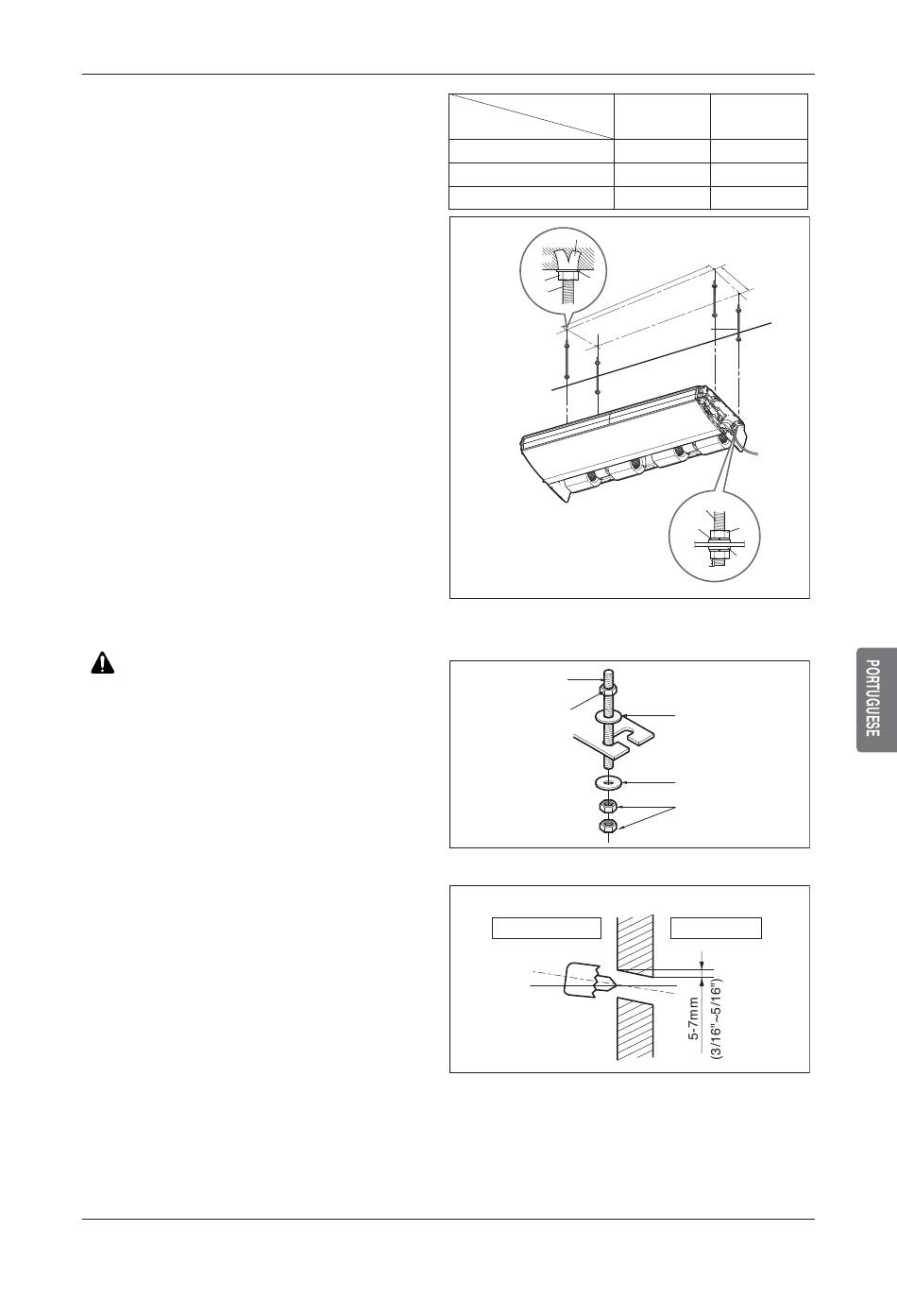

MONTAR A PORCA ÂNCORA E O PARA-
FUSO
• Prepare 4 pernos de suspensão. (O comprimento
de todos os pernos deve ser o mesmo.)
• Meça e marque a posição dos pernos de suspen-
são e do orifício da tubagem.
• Perfure o orifício para a porca de ancoragem no tecto.
• Insira as porcas e a anilha nos pernos de suspensão,
para bloquear no tecto os pernos de suspensão.
• Monte os pernos de suspensão firmemente nas
porcas de ancoragem.
• Aperte os ganchos nos pernos de suspensão
(ajustar aproximadamente o nível), utilizando por-
cas, anilhas e arruelas de pressão.
• Ajuste o nível com um indicador de nível, na
direcção da esquerda-direita, atrás-frente, ajus-
tando os pernos de suspensão.
• Ajuste o nível na direcção de cima-baixo, ajustan-
do os pernos de supensão. Assim, a unidade
será inclinada para o fundo, para drenar bem.
CUIDADO
: Aperte a porca e o parafuso para evitar a queda
da unidade.
PERFURAR UM ORIFÍCIO NA PAREDE.
• Perfure o orifício da tubagem com uma broca de
ø70mm. Perfure o orifício da tubagem do lado
direito ou esquerdo, com o orifício ligeiramente
inclinado para o lado de saída.
Dim(mm)
Capacidade(Btu/h)
18/24k
36k
48k
Porca âncora
Tecto
Porca
Anilha
Pernos de
suspensão
Perno de suspensão
Perno de suspensão
(W3/8 ou M10)
Porca (W3/8 ou M10)
PAREDE
Interior
Instalação
A B
855 320
1255 320
1655 320
B
A
Pernos de
suspensão
Grampo
de mola Porca
Máx.
Anilha
12mm
Anilha plana para M10
(acessório)
Anilha plana para M10
(acessório)
Porca
(W3/8 ou M10)
Exterior
Manual de Instalação 7
