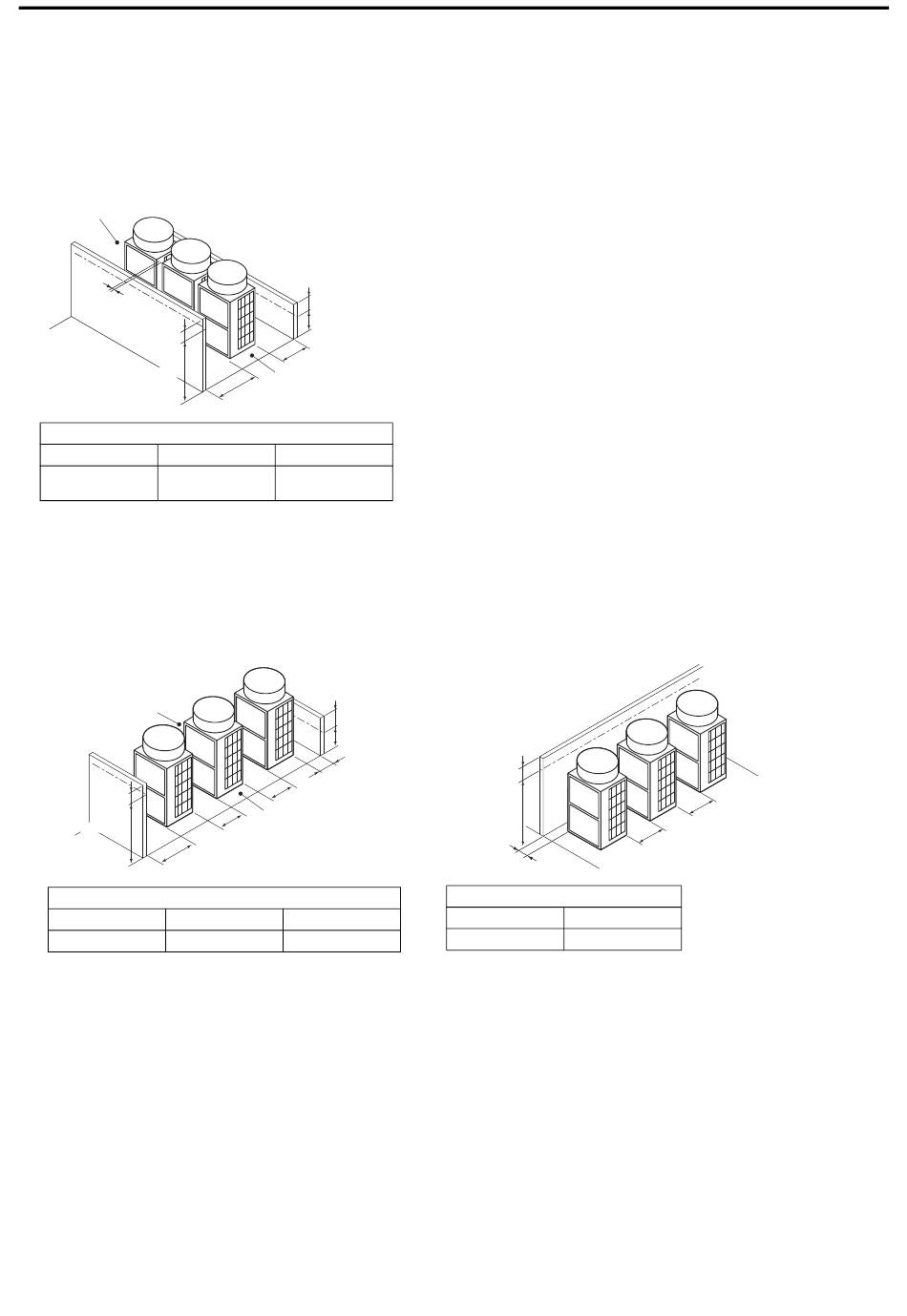

<2> Instalación de varias unidades
Si instala varias unidades, asegúrese de tener en cuenta factores tales como proporcionar suficiente espacio para
que las personas puedan pasar, suficiente espacio entre bloques de unidades y suficiente espacio para el flujo de
aire. (Las áreas marcadas con Ⓐ en las figuras de abajo deben dejarse abiertas.)
Al igual que al instalar una sola unidad, añada la dimensión que excede el límite de altura (indicada como "h1" a "h3"
en las figuras) a L1, L2 y L3 como se muestra en las siguientes tablas.
(1) Instalación lado a lado
Ⓐ
L4
h1
Altura de la unidad
Distancia mínima necesaria [mm (plug.)]
L1 (delante) L2 (detrás)
500 + h1
(19-11/16 + h1) (11-13/16 + h2)
Ⓐ Dejar abierto en ambos sentidos.
(2) Instalación cara a cara
Si hay paredes delante y detrás del bloque de
unidades
Ⓐ
h1
Altura de la unidad
L1
Distancia mínima necesaria [mm (plug.)]
L1 (delante)
500 (19-11/16) 300 (11-13/16)
Ⓐ Dejar abierto en ambos sentidos.
h2
500 (19-11/16)
L2
Ⓐ
L1
L4 (en medio)
300 + h2
100 (3 -15/16)
h2
500 (19-11/16)
L2
L4
Ⓐ
L4
L2 (detrás) L4 (en medio)
500 (19-11/16)
Si hay una pared a la derecha o a la izquierda
del bloque de unidades
h3
Altura de la
unidad
L3
Distancia mínima necesaria [mm (plug.)]
L3 (der./izq.) L4 (en medio)
50 + h3 (2 + h3) 500 (19-11/16)
E-8
[Unidad: mm (plug.)]
L4
L4
