Montaje final
si ha aligerado su hogar, vuelva a
montar las piezas siguientes :
– el yugo del desvío de humos
– la chapa de la solera (suelo) del
hogar
– el travesaño inferior de protección
– la rejilla de vaciado de cenizas
– la chapa del fondo
– las chapas laterales
– las dos llaves laterales
– los 2 desvíos de vermiculita
– el desvío de humos
Siga el proceso inverso al de
desmontaje (vea páginas 12 a 16).
¡ atención ! No confunda las piezas
simétricas de izquierda y derecha.
Vuelva a colocar en su sitio las
siguientes piezas :

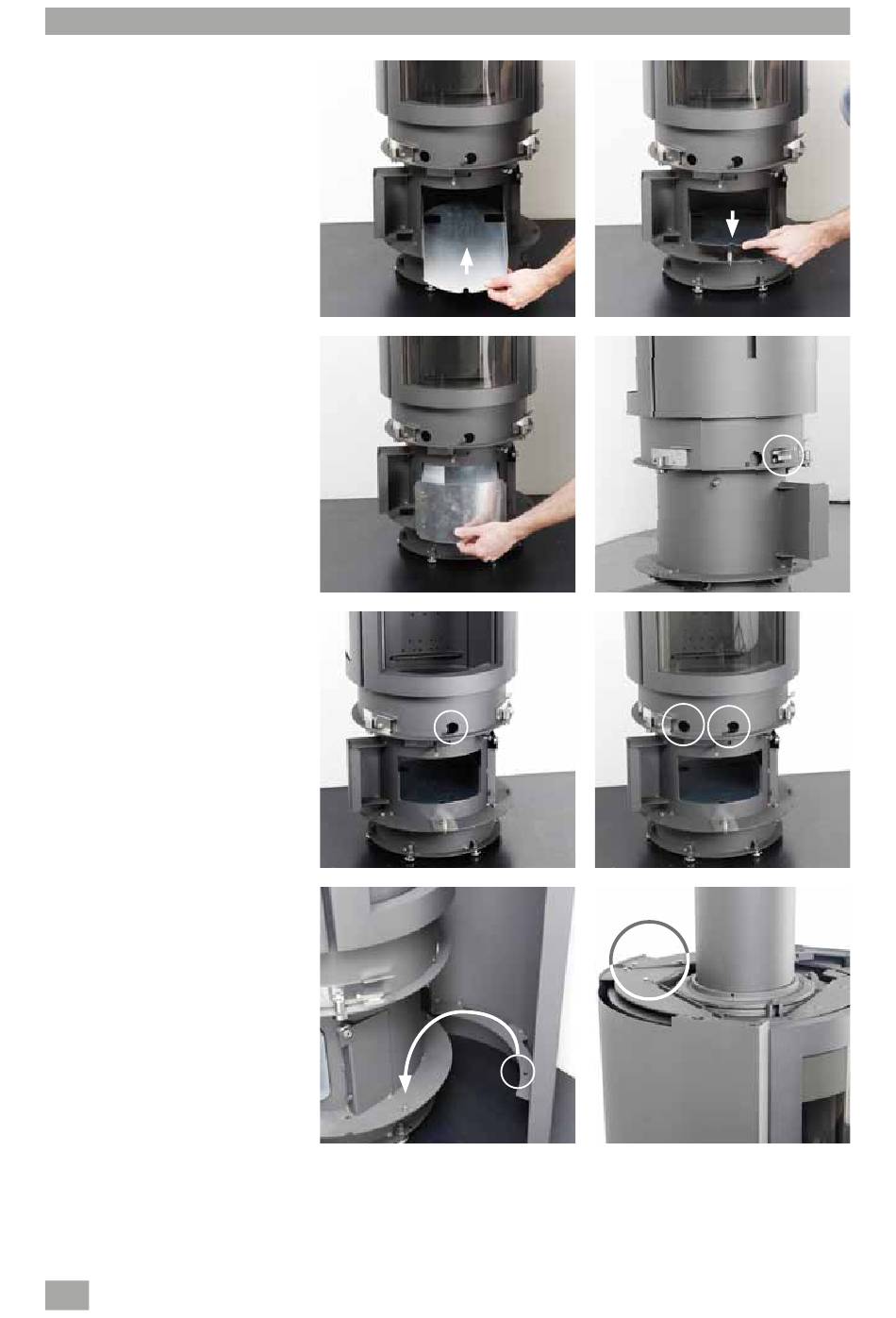

> el soporte del cenicero : insértelo
hasta el fondo del hogar y presione
sobre la parte delantera del soporte
del cenicero para que esté bien
insertado [fotos 1 y 2].
> el cenicero [foto 3].
> las puertas ; atención al sentido de
las puertas :
– la puerta metálica se posiciona sobre
la cara en la que está el número de
serie, en la parte baja del tambor
[foto 4].
– la puerta-banda se posiciona sobre
la cara perforada con un único
orificio [foto 5].
– la puerta acristalada se posiciona
sobre la cara perforada con dos
orificios [foto 6].
> los paramentos : colocar la parte
baja poniendo los orificios en los
conos de posicionamiento [foto 7].
Fije después la parte alta de los
paramentos atornillándolos (con 4
tornillos M5 x 8 de cabeza hexagonal)
[foto 8].
stûv 30-compact - instalación [es] - 11/12
24
sn 94770 - ...
1
3
5
7
2
270°
4
6
8
