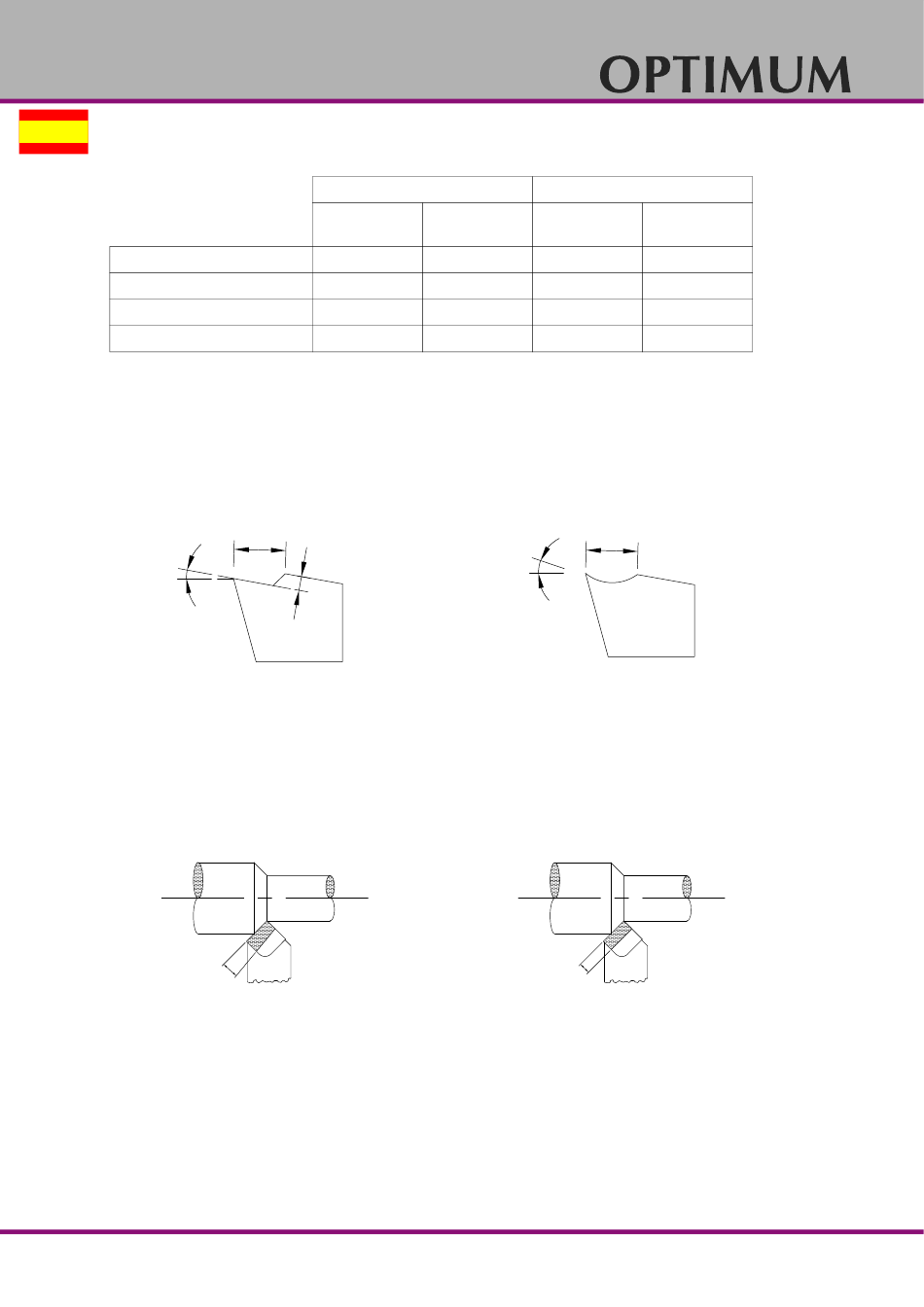

4.17.1 Geometría del filo para herramientas de torneado
Acero
Fundición
Metal no ferroso
Aleaciones de aluminio

4.17.2 Tipos de cortantes con niveles

Son necesarios para influir en la forma y drenaje del astillado con el fin de lograr las mejores
condiciones de astillado.
Ejemplos de tipos de cortantes con niveles
b
Img.4-27: Corte con nivel
b = 1.0 mm bis 2.2 mm
t = 0.4 mm bis 0.5 mm
Para avances of 0.05 a 0.5mm/U y profundidades de corte de 0.2mm a 3.0mm.
Los diferentes angulos de vértice ( ) del corte en nivel se necesitan para el comportamiento
de la astilla
Img.4-29: Ángulo de vertice positivo
para cepillado
Version 1.0.1 2013-10-31
Acero de alta velocidad
Ángulo
Ángulo de astilla
libre
+5° to +7° +5° to +6°
+5° to +7° +5° to +6°
+5° to +7° +6° to +12°
+5° to +7° +6° to +24°
t
Img.4-28: Corte de nivel con filete
b = 2.2mm con filete
Img.4-30:
Manual de instrucciones original
M A S C H I N E N - G E R M A N Y
Metal duro
Ángulo
Ángulo de astilla
libre
+5° to +11° +5° to +7°
+5° to +11° +5° to +7°
+5° to +11° +5° to +12°
+5° to +11° +5° to +24°
b
Ángulo de vértice neutro
para cepillado y desbastado
