No.
Indicador / Puerto
1
Luz indicadora de estado
2
HDD
3
NETO
4
PODER
5
Puerto USB

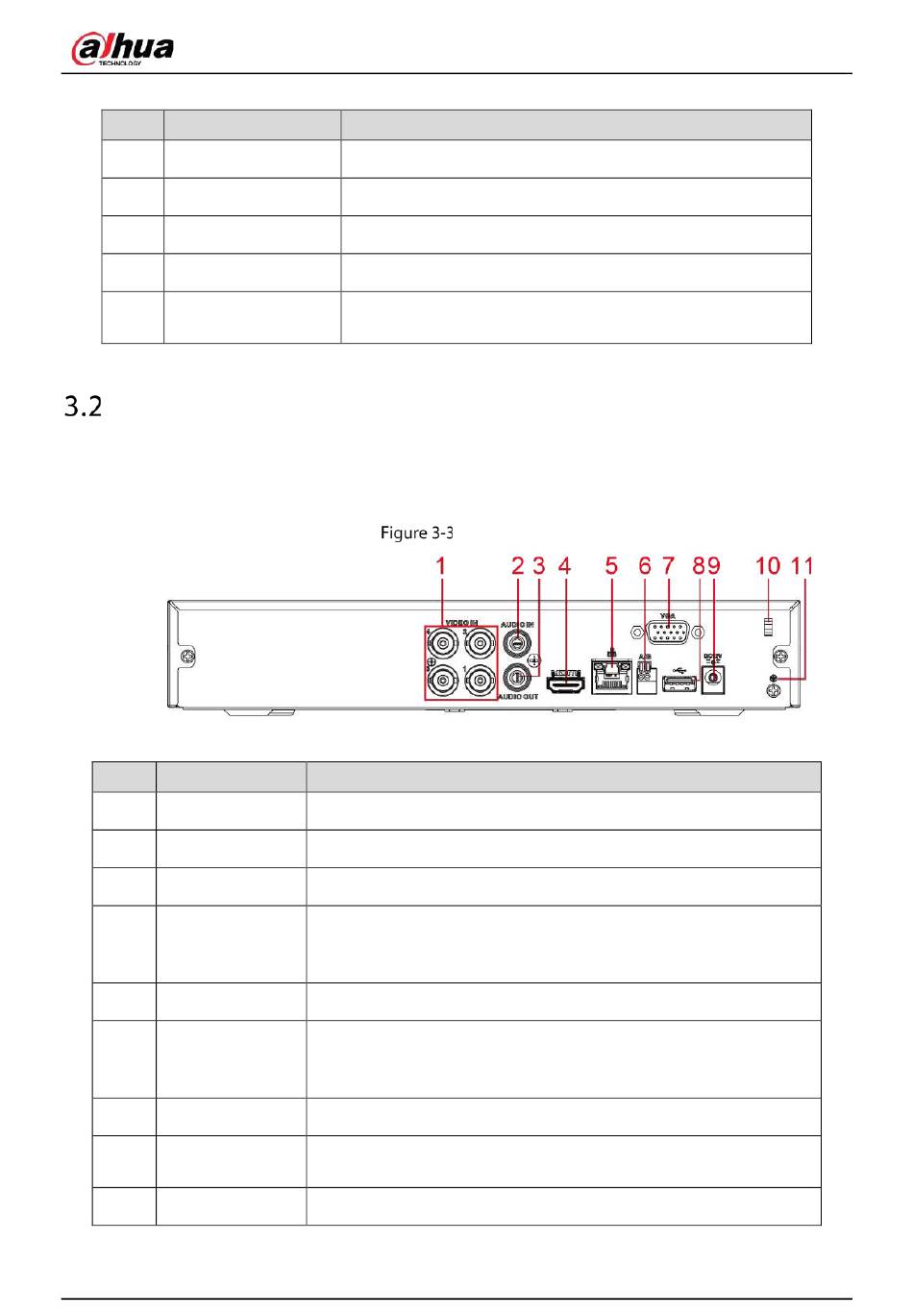

Panel trasero
3.2.1 DH‑XVR5108HS‑4KL / DH‑XVR5116HS‑S2 (V2.0)
No.
Nombre del puerto
1
Puerto de entrada de video
2
Puerto de entrada de audio
3
Puerto de salida de audio Envía la señal de audio a los dispositivos como la caja de sonido.
4
Puerto HDMI
5
Puerto de red
RS‑485
6
comunicación
Puerto
7
Puerto VGA
8
Puerto USB
9
Puerto de entrada de energía
Tabla 3‑2 Descripción del panel frontal
Función
Se ilumina en azul cuando el dispositivo funciona correctamente. Se
ilumina en azul cuando el estado del disco duro es anormal. Se
ilumina en azul cuando el estado de la red es anormal.
Se ilumina en azul cuando la alimentación está conectada correctamente.
Se conecta a dispositivos externos como teclado, mouse y dispositivo de
almacenamiento USB.
Panel trasero
Tabla 3‑3 Descripción del panel trasero
Función
Se conecta a una cámara analógica para ingresar una señal de video.
Recibe la salida de la señal de audio de los dispositivos como el micrófono.
Puerto de salida de señal de audio y video de alta definición.
El puerto emite el video de alta definición sin comprimir y los datos de
audio multicanal a la pantalla conectada con el puerto HDMI.
Se conecta al puerto Ethernet.
Se conecta a los dispositivos de control como el domo de velocidad PTZ. El
puerto RS‑485_A está conectado mediante el cable A y RS‑485_B está conectado
al cable B.
Envía datos de video analógico a la pantalla conectada con puerto VGA.
Se conecta a dispositivos externos como dispositivos de almacenamiento USB, teclado y
mouse.
Entradas de alimentación de 12 VCC.
9
