Las marcas registradas, nombres comerciales, descripciones de producto y otras designaciones usadas pueden estar protegidas por ley incluso sin designación especial. KOSTAL Solar Electric GmbH no asume ninguna responsabilidad o garantía por su posible uso. Se ha tenido mucho cuidado con la compilación de imágenes y textos. Sin embargo, los errores no pueden ser excluidos. La compilación se realiza sin garantía.
Puesta en marcha ........................... 3 Conexión del medidor de energía KOSTAL Smart Energy Meter ............4 Conexión y configuración de una red LAN en el PIKO ................5 Acceder al web server del inversor PIKO ....................6 Exportar datos al KOSTAL Solar Portal ....................7 Acceder al webserver del KOSTAL Smart Energy Meter ................

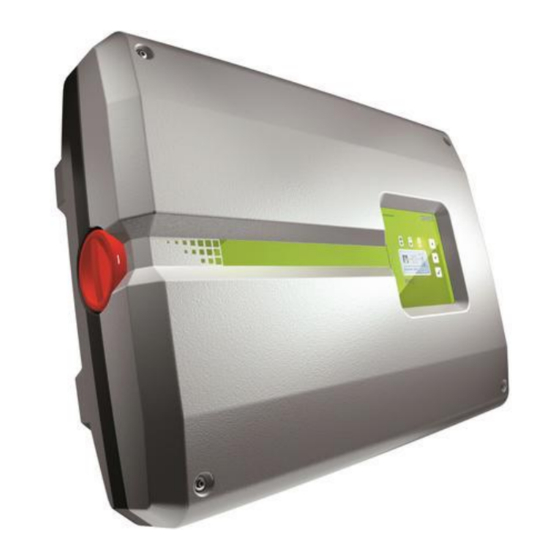

Hay que encender el interruptor DC. Una vez encendido, el equipo realiza las comprobaciones necesarias para su correcto funcionamiento, este proceso puede tardar 3 min aproximadamente. KOSTAL Solar Electric Ibérica S.L. www.kostal-solar-electric.com Volver al Índice Tel.
Conexión del medidor de energía KOSTAL Smart Energy Meter En caso de tener un KOSTAL Smart Energy Meter para hacer la monitorización de consumos o limitación de potencia, se debe conectar según esquema: Para corrientes mayores de 63 A o sección mayor de 25 mm...
Conexión y configuración de una red LAN en el PIKO La configuración de la red en el inversor es necesaria para acceder al web server y para hacer la monitorización. Es necesario tener conectado el puerto RJ45 del inversor a un dispositivo con conexión a internet:...
Acceder al web server del inversor PIKO Para acceder al web server del inversor hay que tener una red correctamente configurada una red cómo se ha visto en el apartado anterior y un ordenador conectado a la misma red. ...
Última conexión al portal es de “Hace 0 minutos” para verificar que la comunicación es correcta. Configurar Intervalo de registro a 5 minutos. Añadir el PIKO en la planta del KOSTAL Solar Portal. Puede ver cómo crear una planta en Guía de configuración del KOSTAL Solar Portal.
Acceder al webserver del KOSTAL Smart Energy Meter Con un ordenador conectarse a la misma red local que el KSEM para acceder al webserver. Desde la barra de Windows, acceder a dispositivos de red. Clicar el KSEM para acceder al webserver mediante la dirección IP.
Acceder a Configuración del equipo → Dispositivo → Actualizar firmware del equipo → Browse → Seleccionar el archivo → Actualizar. Configuración de transformadores de intensidad en KOSTAL Smart Energy Meter Acceder nuevamente a menú Configuración del equipo del webserver del KSEM → Activar pestaña del Transformador →...
Configurar exportación de datos al KOSTAL Solar Portal en el KSEM Para una correcta monitorización hay que añadir también el KSEM al KOSTAL Solar Portal. Acceder al menú Inversor → Portal Solar → Activar Portal solar → Guardar ...
Página 11
Escribir SI y Continuar. Después escribir la dirección IP del inversor y Continuar. Rellenar los datos de la planta y elegir Modificación de los ajustes. KOSTAL Solar Electric Ibérica S.L. www.kostal-solar-electric.com Volver al Índice Tel. +34 961 824 927...
Página 12
Elegir Limitación de potencia y Tiempo de estabilización (control externo). Configurar según versión PARAKO y Continuar. Versión PARAKO 5.8 y 6.2.X Versión PARAKO 7.X KOSTAL Solar Electric Ibérica S.L. www.kostal-solar-electric.com Volver al Índice Tel. +34 961 824 927 e-mail: service-solar-es@kostal.com...
Finalmente Escribir los nuevos parámetros y Guardar protocolo. Configurar Inyección Cero en el KOSTAL Smart Energy Meter Acceder al menú Inversor para vincular los inversores en el webserver KSEM. Seleccionar PIKO FW >= 5.00 Seleccionar según potencia Agregar IP del inversor *La vinculación de los inversores en el KSEM se puede hacer aunque no sea una planta con...
Acceder al menú Inversor → Limitación de potencia y configurar la Inyección Cero según la imagen. KOSTAL SMART WARRANTY Registre su inversor solar KOSTAL para activar la garantía de 5 años en la Tienda Online de KOSTAL. Debe hacerlo durante los 6 primeros meses después de la compra.
