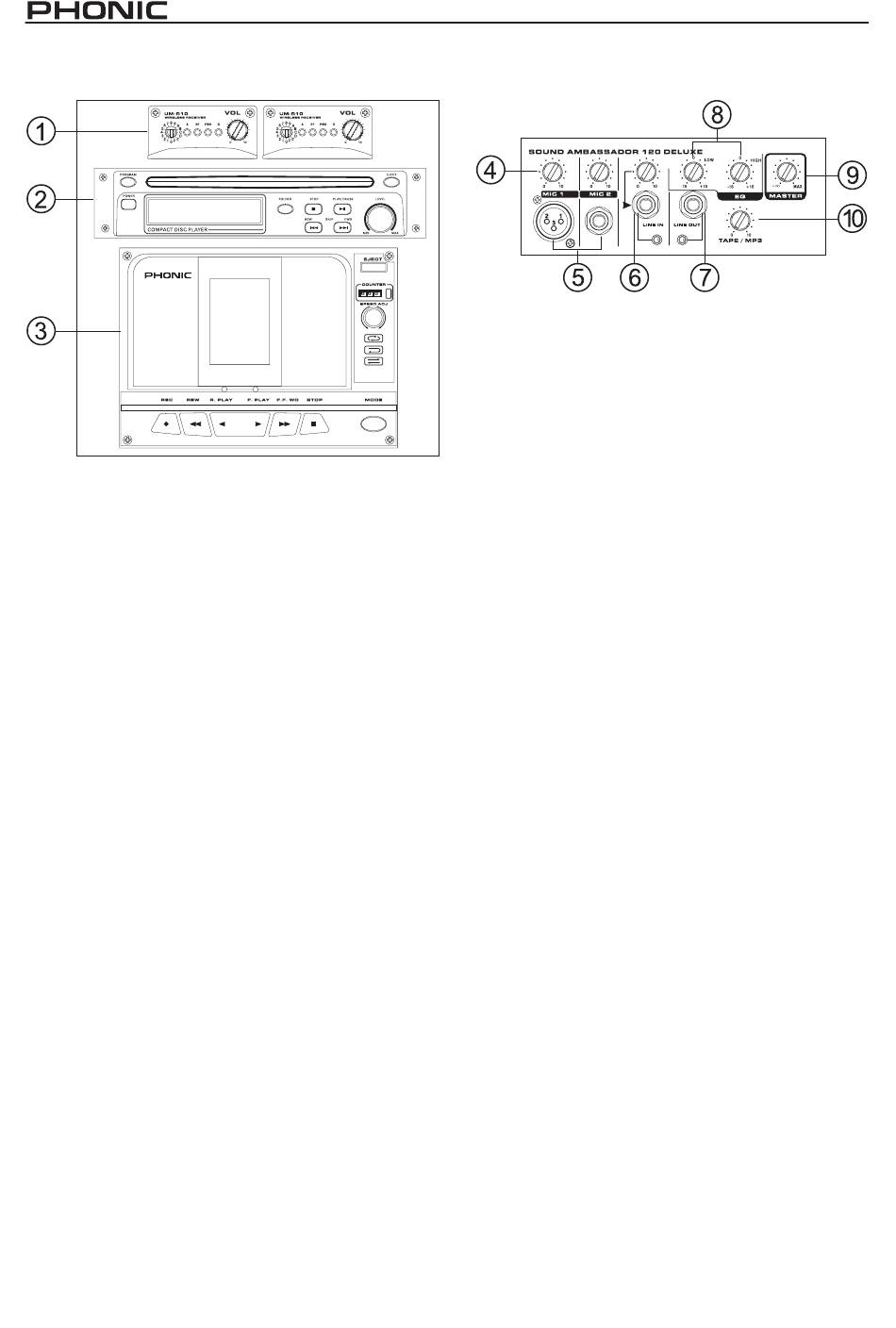

CONEXIONES Y AJUSTES

1. Slot de Micrófono Inalámbrico
Estos dos slots están hechos para agregar módulos
de micrófonos inalámbricos a tu sistema de Sound
Ambassador. Estos permiten a los usuarios emplear
micrófonos desde varios lugares sin un cable en el
medio. Para información en como comprar el kit de
micrófonos inalámbricos por favor ponte en contacto con
tu distribuidor local Phonic.
Nota: Los módulos inalámbricos funcionan por si mismos,
con canales individuales con controles de volumen, esta
señal será enviada a la mezcla principal.
2. Slot para Reproductor de CD
Este slot es para agregar un reproductor de CD compacto
al Sound Ambassador Deluxe. Al agregar el reproductor
de CD los usuarios serán capaces de alimentar audio
desde CDs a la mezcladora integrada. Para mayor
información consulta la página 17.
3. Slot para Módulo de Reproductor de Cassette
Este slot es para agregar un Tape Deck opcional al
Sound Ambassador Deluxe. Al agregar el reproductor
de cassette los usuarios podrán combinar el audio de
Cassettes de Audio con la señal principal de mezcladora
integrada. El nivel final de esta opción se ajusta con
el control de entrada de cassette (Tape In) en el panel
principal de la mezcladora. Otros dispositivos también
pueden ser utilizados en este slot, como una grabadora
de MP3. Para mayor información consulta la página 17.
4. Control de Nivel
El control de nivel en los canales de micrófono 1 y 2
así como los canales de entrada de línea, ajusta el
nivel del audio que es recibido a través de las entradas
correspondientes.
14
5. Entrada de Micrófono
Este jack de micrófono XLR de 3 pines y jack de audífono
de 1/4" son para agregar micrófonos de impedancia alta
y baja a Sound Ambassador Deluxe. En las entradas
de micrófono XLR, recomendamos utilizar micrófonos
balanceados profesionales o ribbon, debido a que estos
son menos propensos a tener interferencias, y proveen
de una buena calidad de sonido.
6. Entradas de Línea
Estas entradas aceptan entradas típicas 1/4" TRS y TS,
para señales balanceadas y desbalanceadas así como
entradas mini estéreo. Los jacks 1/4" son adecuados
para entrada de guitarras, bajos, sintetizadores y drum
machines así como de otros instrumentos similares de
nivel de línea. Mientras que las entradas mini estéreo son
adecuadas para muchos dispositivos de reproducción
portables tipo consumidor tales como reproductores de
MP3.
7. Salidas de Línea
Estas salidas 1/4" y mini estéreo envían la señal principal
del Sound Ambassador Deluxe hacia dispositivos externos.
Los usuarios podrán enviar la señal a otros sistemas de
sonido, permitiendo que la señal sea incorporada a otras
mezcladoras o amplificadores permitiendo así el uso de
otros altavoces. Estas salidas no serán afectadas por el
control de nivel principal.
8. EQ Principal
Este EQ de 2 bandas permitirá a los usuarios ajustar los
sonidos de frecuencias bajas y altas de la señal principal
a 80hz y 10kHz respectivamente.
9. Control de Nivel Principal
Este control permitirá a los usuarios ajustar el nivel final
de la señal enviada al amplificador integrado y, a los
altavoces. Esto no afectara de ninguna manera a las
salidas de línea.
10. Control de Entrada de Tape/MP3
Este control giratorio permite a los usuarios ajustar el
nivel del audio que es recibido por el reproductor de tape
o grabadora de MP3 opcionales.
Sound Ambassador 75 Deluxe / Sound Ambassador 120 Deluxe
