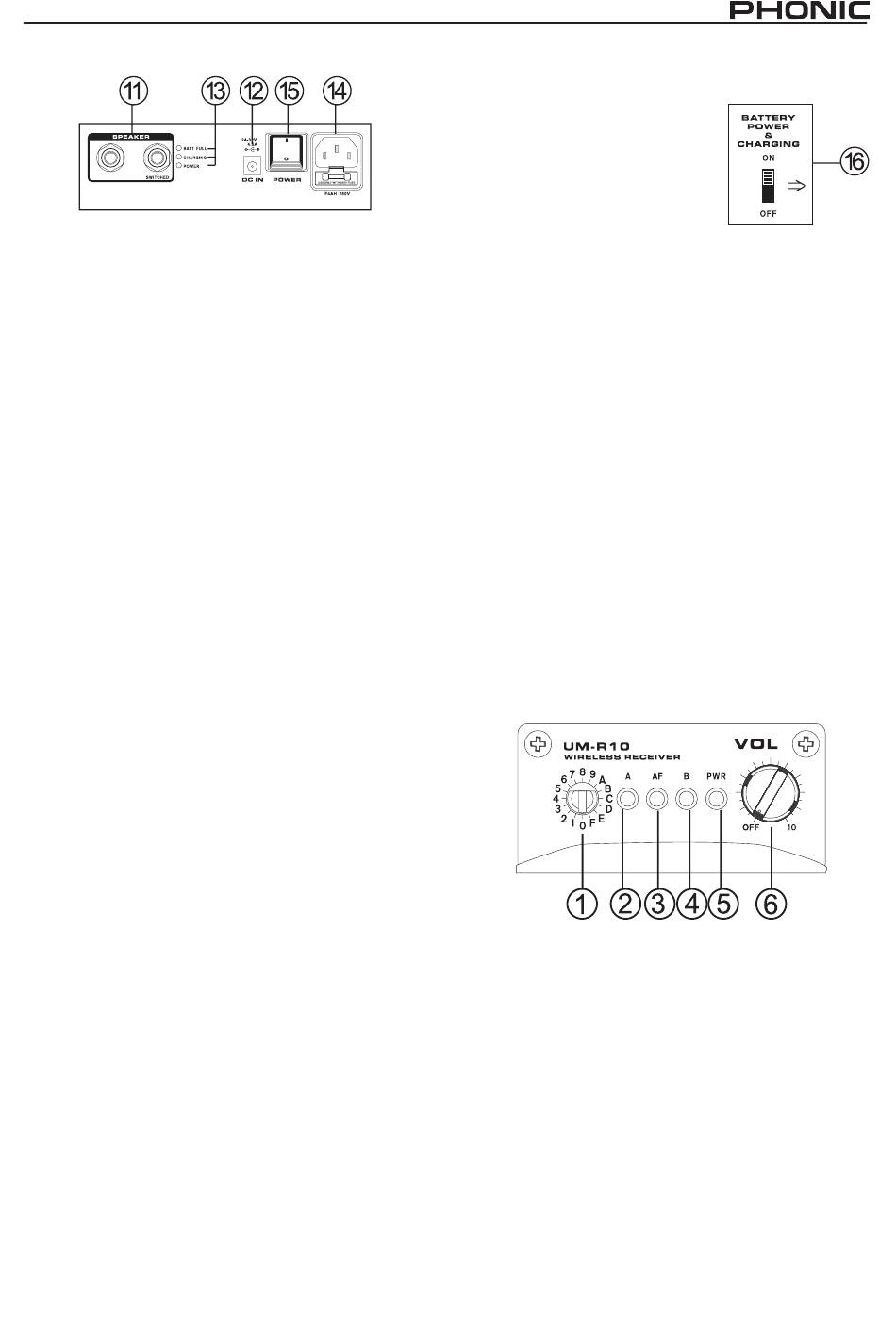

11. Salida de Altavoz
Estas salidas 1/4" TS permiten a los usuarios enviar
la señal principal del Sound Ambassador Deluxe a un
altavoz externo pasivo. La impedancia del altavoz pasivo
no deberá ser menor a los 8 ohms. Cuando un altavoz es
conectado a la salida izquierda, los altavoces integrados
correrán en paralelo con el altavoz conectado. Cuando
se conecta un altavoz a la salida derecha ("switched"),
el altavoz integrado del Sound Ambassador Deluxe será
cancelado.
12. Entrada de Voltaje de DC
Este conector es para alimentar a la unidad con voltajes
de 24VDC-32VDC, el cual puede ser provisto por una
fuente externa de DC.
13. Indicadores de Encendido
Estos LEDs localizados justo a la izquierda de la entrada
de DC permitirán a los usuarios ver el estatus de la
batería. Batt. Full, se iluminará cuando la batería este a su
máxima capacidad y el indicador de cargando (charging)
parpadeara cuando la batería interna este en el proceso
de carga. El indicador LED de encendido (Power) se
iluminará cuando el Sound Ambassador este encendido,
ya sea que este alimentado mediante la batería interna o
AC. Cuando el nivel de la batería sea muy bajo, el LED
de encendido estará intermitente por algunos segundos
antes de apagarse la unidad.
14. Conector de AC y Portafusible
Esto es para agregar una fuente de AC al Sound
Ambassador 75 y 120 Deluxe. Conecta el cable incluido
aquí, y el otro extremo a una fuente de AC de voltaje
adecuado. Este conector de voltaje también tiene un
portafusible, si llegara a pasar que el fusible se fundiera,
deberá ser reemplazado con otro fusible adecuado
(como se indica en la tapa del portafusible). El Sound
Ambassador Deluxe no operara en AC si el fusible no
esta funcionando adecuadamente.
15. Interruptor de Encendido
Al mover este interruptor, se encenderá y apagara el
Sound Ambassador Deluxe. Si no se conecta voltaje de
AC a la unidad la batería integrada será la que alimente
de voltaje al Sound Ambassador Deluxe. El LED azul
de encendido, (debajo de LED de Carga) se iluminará
cuando se encienda la unidad.
Sound Ambassador 75 Deluxe / Sound Ambassador 120 Deluxe
16.Energía de Batería e Interruptor de Carga
Cuando
este
interruptor
seteado a ENCENDIDO, la batería
interna de Sound Ambassador
Deluxe puede ser cargada o
utilizada para accionar la unidad.
Si está seteado a APAGADO, la
batería se corta con eficacia del
resto de la unidad. Si esta unidad
no será utilizada durante 10 días o más, por favor fije este
interruptor a apagado.
RECEPTOR
INALÁMBRICO
1. Selector de Frecuencia –Utilízalo para seleccionar la
frecuencia a la cual el módulo inalámbrico recibirá las
señales. El micrófono inalámbrico deberá estar a esta
misma frecuencia.
2. Indicador A – Dependiendo en cual antena este en
uso, ya sea el indicador A o B se iluminará.
3. Indicador AF – Este se iluminará cuando se reciba
una señal desde el micrófono inalámbrico.
4. Indicador B – Dependiendo en cual antena este en
uso, ya sea el indicador A o B se iluminará.
5. Indicador de Encendido (PWR) – Cuando se encienda
la unidad, este LED se activará.
6. Control de volumen – El volumen de esta señal de
micrófono puede ser ajustada utilizando este control.
Al colocarlo completamente a la izquierda apagará al
módulo inalámbrico.
está
DE
MICRÓFONO
15
