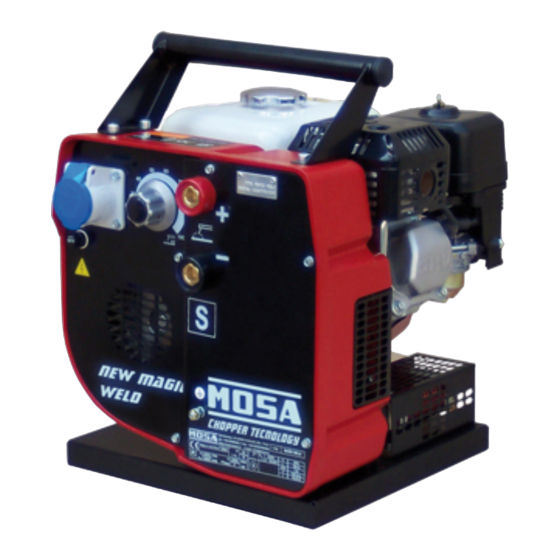

MOSA Weld NEW MAGIC WELD Manual De Uso Y Mantenimiento

Motosoldadoras
Ocultar thumbs
Tabla de contenido

Publicidad

Enlaces rápidos

Descargar este manual
MANUAL DE USO Y MANTENIMIENTO
MANUAL DE USO Y MANTENIMIENTO
MANUAL DE USO Y MANTENIMIENTO
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES – ESPAÑOL
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES – ESPAÑOL
TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES – ESPAÑOL
COMPACT WELDERS
NEW MAGIC WELD (STAGE V)
• Motosaldatrice
• Schweißaggregat
• Engine Driven Welder
• Motosoldadora
• Motosoudeuse
• По Вышкам
• Motosoldadoras
M A D E
I N
I T A L Y
idioma
idioma
idioma
Codice
Code
Code
C0CN50A09003
Codigo
Kodezahl
Código
Код
Edizione
Edition
Édition
Edición
10.2019
Ausgabe
Edição
Издание

Publicidad

Tabla de contenido
loading

Manuales relacionados para MOSA Weld NEW MAGIC WELD

Resumen de contenidos para MOSA Weld NEW MAGIC WELD

  • Página 1 MANUAL DE USO Y MANTENIMIENTO TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES – ESPAÑOL TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES – ESPAÑOL TRADUCCIÓN DE LAS INSTRUCCIONES ORIGINALES – ESPAÑOL Codice COMPACT WELDERS Code Code NEW MAGIC WELD (STAGE V) C0CN50A09003 Codigo Kodezahl Código Код Edizione Edition Édition...

  • Página 3: Tabla De Contenido

    ÍNDICE 0. INFORMACIÓN GENERAL NOTAS ..........................PAG. 4 M1.1 M1.4.2 MARCA CE ........................PAG. 5 SÍMBOLOS Y NIVELES DE ATENCIÓN .................. PAG. 6 ADVERTENCIAS ......................... PAG. 7 M2.1 M2.5... NORMAS DE SEGURIDAD (SOLDADORA) ................PAG. 8 1. INFORMACIÓN GENERAL DE LA MÁQUINA DESCRIPCIÓN DE LA MÁQUINA ..................

  • Página 4: Información General

    NOTAS Apreciado Cliente, EL USO DE ESTE PRODUCTO QUE NO SEA EL INDICADO deseamos expresar nuestra gratitud por su atención al comprar O NO ESTÉ PRESENTE EN ESTE MANUAL, exime a la un grupo de alta calidad. Empresa de los riesgos que se pudieran ocasionar por el USO Nuestros departamentos del Servicio de Asistencia Técnica y INCORRECTO.

  • Página 5: Soldadores

    MARCA CE SOLDADORES 1.4.2 En cada ejemplar de máquina está incluida la marca CE que certifica la conformidad con las directivas aplicables y el cumplimiento de los requisitos esenciales de seguridad del producto; la relación de tales directivas está incluida en la declaración de conformidad que acompaña cada una de las máquinas.

  • Página 6: Símbolos Y Niveles De Atención

    SÍMBOLOS Y NIVELES DE ATENCIÓN SÍMBOLOS EN EL INTERIOR DEL MANUAL PELIGROS - Los símbolos contenidos en el manual tienen la finalidad CONSEJO GENERAL - Si no se respeta el aviso de atraer la atención del usuario para evitar inconvenientes se pueden causar daños a personas o a cosas.

  • Página 7: Advertencias

    ADVERTENCIAS MEDIDAS DE PRIMER AUXILIO - En el caso que el usuario fuera embestido, por causas accidentales, por liquidos corrosivoso calientes, gases asfixiantes o cualquier otra causa que pueda provocar graves feridas o muerte, actuar con los primer auxilioscomo prescritos por las normas infortunisticas vigentes y disposiciones locales. Contacto con la piel Limpiar con agua y jabon Contacto con los ojos...

  • Página 8: Normas De Seguridad

    NORMAS DE SEGURIDAD MOTOSOLDADORA PRESCRIPCIONES GENERALES DE SEGURIDAD • Verifique el correcto ensamblaje de la máquina al dispositivo + Nota: las informaciones presentadas en el manual pue- de remolque. den ser modificadas sin previo aviso. • Verifique siempre que el gancho del vehículo sea adecuado Las instrucciones de este manual deben considerarse indica- para remolcar la masa total del carro de remolque.

  • Página 9: Prescripciones De Seguridad Durante La Instalación Y El Uso

    NORMAS DE SEGURIDAD MOTOSOLDADORA 2.5.1 PRESCRIPCIONES DE SEGURIDAD DURANTE LA INSTALACIÓN Y EL USO No instale máquinas y equipos cerca de fuentes de calor, en zonas de riesgo, con peligro de explosión o de incendio. Pitúe siempre la máquina sobre una superficie plana y sólida que no esté...

  • Página 10: Prescripciones De Seguridad Durante El Mantenimiento

    NORMAS DE SEGURIDAD MOTOSOLDADORA 2.5.2 PRESCRIPCIONES DE SEGURIDAD DURANTE EL MANTENIMIENTO Cuente con personal cualificado para efectuar el mantenimiento y el trabajo de localización de averías. Es obligatorio parar el motor antes de realizar cualquier mantenimiento en la máquina. Use siempre los dispositivos de protección y los instrumentos adecuados.

  • Página 11: Requisitos Adicionales Para Motosoldadora

    NORMAS DE SEGURIDAD MOTOSOLDADORA 2.5.3 REQUISITOS ADICIONALES PARA MOTOSOLDADORA Tocar piezas en tensión eléctrica puede provocar descargas y quemaduras muy graves. El electrodo y el circuito operativo se encuentran en tensión eléctrica cada vez que el grupo está encendido. No manejar equipos eléctricos y/o el electrodo estando sobre una superficie con agua y con los pies descalzos o bien con las manos, los pies o la ropa mojados.

  • Página 12: Descripción De La Máquina

    DESCRIPCIÓN DE LA MÁQUINA La motosoldadora NEW MAGIC WELD es un grupo que desempeña la doble función de: a) fuente de corriente para la soldadura por arco b) generador de corriente para la generación auxiliar. Está destinado al uso industrial y profesional. Accionada por un motor endotérmico, se compone de distintas partes como: el motor, el alternador, los controles eléctricos y electrónicos, el carenado y una estructura protectora.

  • Página 13: Registro Datos

    REGISTRO DATOS El manual representa la gama de máquina indicadas en la cubierta. Para facilitar la búsqueda de recambios y de mayor información sobre la máquina adquirida, es necesario registrar algunos datos. Se ruega escriban todo lo solicitado en los recuadros de al lado: Modelo de máquina Número de serie de la máquina Número de serie del motor...

  • Página 14: Embalaje - Transporte

    EMBALAJE - TRANSPORTE NOTA BENE Asegurarse que los dispositivos previstos para elevación  esten: correctamente fijados, adecuados al peso de la máquina embalada y conforme a las normativas especí- ficas vigentes. Cuando se reciba la mercancía es preciso comprobar que el producto no haya recibido ningún daño durante el transporte: que no haya sido adulterado ni se haya sacado piezas del interior del embalaje o de la máquina.
  • Página 15 IINSTALLAZIONE - INSTALLATION - INSTALLATION LUFTZIRKULATION - INSTALACIÓN - INSTALAÇÃO...

  • Página 16: Instalación

    INSTRUCCIONES DE INSTALACIÓN MOTOSOLDADORA INSTALACIÓN Y ADVERTENCIAS ANTES DEL USO POSIZIONAMENTO Coloque siempre la máquina sobre L’utilizzatore di un impianto di saldatura è responsabile delle una superficie plana y sólida que misure di sicurezza per il personale che opera con il sistema o no esté...

  • Página 17: Carburante

    PREAJUSTE Y USO LUBRICANTE ATENCIÓN Consultar el manual de instrucciones del motor para las visco- Uso exclusivo en condiciones técnicas perfectas sidades recomendadas. Las máquina o las herramientas se deben usar en condicio- nes técnicas perfectas. Los defectos que puedan alterar la Para verificar el nivel del aceite: seguridad deben ser solucionados inmediatamente.

  • Página 18: Marcha Y Parada Del Motor

    MARCHA Y PARADA DEL MOTOR 4. Al arrancar el motor la máquina se pone al máximo de re- verificar diariamente voluciones (4000 r.p.m.) en aprox. 6/7 seg., descendiendo automaticamente al mínimo (2000 r.p.m.), mínimo impuesto por el solenoide que actúa sobre la palanca acelerador del motor.

  • Página 19: Mandos

    COMANDI - CONTROLS - COMMANDES - MANDOS - BEDIENELEMENTE - COMANDOS СИСТЕМЫ УПРАВЛЕНИЯ - BEDIENING 9 10 SCHUKO vers. vers. POS. Descrizione Description Descripción Descrição Prese di saldatura (+) Welding sockets (+) Toma de soldadura (+) Tomada de soldadura (+) Prese di saldatura (-) Welding sockets (-) Toma de soldadura (-)

  • Página 20: Uso Come Motosoldadora

    USO COME MOTOSOLDADORA ATENCIÓN ATENCIÓN Está prohibido el acceso al personal ajeno a las cercanías Para reducir el riesgo de interferencias electromagnéticas, de las zonas como: utilizar cables de soldadura cortos y tenerlos cerca o en el - cuadro de mandos (delantero) - los gases de escape del suelo.

  • Página 21: Funcionamiento

    USO COME MOTOSOLDADORA 34.1 AUTO IDLE Para verificar el máximo nº de revoluciones del motor es su- ficiente con medir la tensión en vacío (sin carga) de soldadura Funcionamiento al máximo número de giros del motor, que debe ser de 49-51 Al arrancar el motor la máquina se revoluciona al máximo V (solamente para Italia de 66-68 V).

  • Página 22: Dip Switch

    VERIFICACION Y CALIBRADO DEL LA MAXIMA CORRIENTE DE SOLDADURA CHECKING AND ADJUSTING THE MAXIMUM WELDING CURRENT 34.2 Desde el frontal Desde el solenoide From frontal From solenoid Dip switch Desde puentes auxiliares Ajuste corriente max. de soldadura (*) Desde alternador From aux.

  • Página 23: Uso Como Motogenerador

    USO COMO MOTOGENERADOR ATENCIÓN Está absolutamente prohibido conectar el grupo a la red pública y/o en cualquier caso con otra fuente de energía eléctrica. Las zonas en las que está prohibido el acceso del personal ajeno a las operaciones son: - el cuadro de mandos (delan- tero) - el escape del motor.

  • Página 24: Resistencia

    ELECTRODOS ACONSEJADOS (SEGÚN LOS ESTÁNDAR A.W.S.) Las indicaciones que se facilitan a continuación se deben entender a título púramente orientativo ya que la norma arriba indicada es mucho más ámplia. Para referencias adicionales consultar las normas específicas y/o los fabricantes del producto a utilizar para el proceso de soldadura.

  • Página 25: Identificación De Averías

    IDENTIFICACIÓN DE AVERÍAS 40.2 Problemas Causas posibiles Cómo intervenir El motor no se pone en mar- 1) Interruptor motor (28) en posición OFF 1) Poner el interruptor en ON cha o se pone en marcha y se 2) Falta o es insuficiente el aceite en el motor 2) Reponer o rellenar apaga inmediatamente 3) Dispositivo de parada del motor (oil-alert)

  • Página 26: Resistencia Bobinados A 20°C

    IDENTIFICACIÓN DE AVERÍAS 40.2.1 Problemas Causas posibiles Cómo intervenir Tensión máxima en vacío no 1) Ajuste del máximo número de revoluciones 1) Regular el máximo número de revoluciones correcta. motor no es correcto del motor como está indicado en pag. M34 Motor siempre al mínimo.

  • Página 27: Las Piezas Que Dan Vueltas

    MANUTENCIÓN ATENCIÓN • Servirse de personal cualificado para efectuar el mantenimiento y el trabajo de detección de las averías. • Es obligatorio parar el motor antes de efectuar cualquier trabajo de mantenimiento a la máquina. Cuando la máquina esté en marcha preste atención a las piezas giratorias - y a las piezas calientes (colectores y silenciadores de descarga, turbinas, y/u otros) - Partes en tensión.

  • Página 28: M45 Almacenaje - Desmantelamiento Por Fin De Uso

    ALMACENAJE Y DESMANTELAMIENTO + Servirse de personal cualificado para efectuar las opera- DESMANTELAMIENTO POR FIN DE USO ciónes necesarias por: Por desmantelamiento se intienden todas las operaciones a - una nueva puesta en marcha, - desmantelamiento efectuar, por parte del usuario, cuando el uso de la máquina ha terminado.

  • Página 29: Nivel Potencia Acústica

    DATOS TÉCNICOS SOLDADORA EN C.C. NEW MAGIC WELD Regulación continua 30 - 150A Tensión de inicio Servicio 150 A - 60% GENERADOR EN C.A. Potencia monofásica (maxima) 2 kW / 230 V c.c. / 8.7 A Potencia monofásica (continua) 1.6 kW / 230 V c.c. / 6.9 A Potencia monofásica (maxima)

  • Página 30: M2.7.1 Dimensiones

    DIMENSIONI - DIMENSIONS - DIMENSIONS ABMESSUNGEN - DIMENSIONES - DIMENSÕES 2.7.1...

  • Página 31: Leyenda Esquema Eléctrico

    LEGENDA SCHEMA ELETTRICO - ELECTRICAL SYSTEM LEGENDE - LEGENDE DES SCHEMAS ELECTRIQUES - LEYENDA ESQUEMA ELÉCTRICO - STROMLAUFPLAN-REFERENZLISTE - LEGENDA ESQUEMA ELÉTRICO Legenda schema elettrico Electrical system legende Legende des schemas electriques : Alternatore Alternator A : Alternateur : Fusibile Fuse F : Fusible : Presa 230V monofase...

  • Página 32: M61

    SCHEMA ELETTRICO - ELECTRIC DIAGRAM - SCHEMA ELECTRIQUES - ESQUEMA ELÉCTRIQUE STROMLAUFPLAN - ESQUEMA ELÉTRICO - ЭЛЕКТРИЧЕСКАЯ СХЕМА - ELEKTRISCHE REGELING (230 Version)
  • Página 33 SCHEMA ELETTRICO - ELECTRIC DIAGRAM - SCHEMA ELECTRIQUES - ESQUEMA ELÉCTRIQUE STROMLAUFPLAN - ESQUEMA ELÉTRICO - ЭЛЕКТРИЧЕСКАЯ СХЕМА - ELEKTRISCHE REGELING (110 Version)
  • Página 34 NOTE...
  • Página 36 MOSA div. della BCS S.p.A. Viale Europa, 59 20090 Cusago (Milano) Italy Tel.+39 - 0290352.1 Fax +39 - 0290390466 www.mosa.it...
