SOPA
Sensor de espacio de aire
Instrucciones de operación
8163013
2021-08d
[8163016]
Traducción del manual original
© 2021 Festo SE & Co. KG se reserva todos los derechos
1
Sobre este documento
1.1
Objeto del documento
Este documento describe el uso del producto mencionado anteriormente. En
otros documentos se describen determinados aspectos de su uso que deben
tenerse en cuenta è 1.2 Documentos aplicables.
1.2
Documentos aplicables
Todos los documentos disponibles sobre el producto è www.festo.com/sp.
Documento
Descripción Sensor de espacio de aire SOPA
Tab. 1: Documentos aplicables
2
Seguridad
2.1
Instrucciones generales de seguridad
– Utilizar el producto únicamente en su estado original, sin modificaciones no
autorizadas.
– Utilizar el producto únicamente en perfectas condiciones técnicas.
– Utilizar solamente fluidos que cumplan las especificaciones è Especifica-
ciones técnicas.
– Tener en cuenta las identificaciones que se encuentran en el producto.
– Téngase en cuenta que los cambios en el comportamiento de conmutación
(modo EDIT) surten efecto de inmediato.
2.2
Uso previsto
El sensor de espacio de aire SOPA ha sido diseñado para el control de la distancia
en un rango de 20 ... 200 µm. La determinación de la distancia se realiza sin
contacto mediante un proceso de medición neumática. Esto permite su utilización
en condiciones ambientales severas.
2.3
Cualificación del personal técnico
Solo podrá trabajar en el producto el personal técnico cualificado que pueda
valorar el trabajo que se le asigne y reconocer los peligros. El personal técnico
posee los conocimientos y la experiencia necesarios para el manejo de tecnología
de control eléctrica.
2.4
Certificación UL/CSA
En relación con el marcado UL en el producto, también es válida la información
de este apartado respecto al cumplimiento de las condiciones de certificación de
Underwriters Laboratories Inc. (UL) para EE. UU. y Canadá.
Información de certificación UL/CSA
Código de categoría de producto
Número de archivo
Normas autorizadas
Marcado UL
Tab. 2: Información de certificación UL/CSA
Este equipo está previsto para usarse con una fuente de alimentación de clase 2 o
con un transformador de clase 2 según UL1310 o UL1585.
Alternativamente, se puede utilizar una fuente de intensidad LV/C (tensión/inten-
sidad limitadas) con una de las siguientes características:
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
www.festo.com
Contenido
Descripción de funcionamiento, montaje, puesta
en funcionamiento, mantenimiento, descripción
de los parámetros IO-Link, especificaciones téc-
nicas
NRNT2/NRNT8
E253738
UL 508
CSA22.2 No. 14
– El equipo se debe utilizar con una fuente de alimentación aislada adecuada
que limite el potencial de tensión en vacío a 30 V DC y la corriente a máx. 8 A;
medidos 1 minuto después de la puesta en funcionamiento.
– El equipo debe usarse con una fuente de alimentación aislada adecuada junto
con un fusible según UL248. Para limitar la corriente disponible, en la fuente de
alimentación de 30 V DC del equipo debe instalarse un fusible para 3,3 A como
máximo.
3
Más información
– En caso de preguntas técnicas, ponerse en contacto con el representante local
de Festo. è www.festo.com.
– Accesorios y piezas de repuesto è www.festo.com/catalogue.
– Archivo de descripción de equipos IODD è www.festo.com/sp.
4
Guía de productos
4.1
Estructura
4.1.1

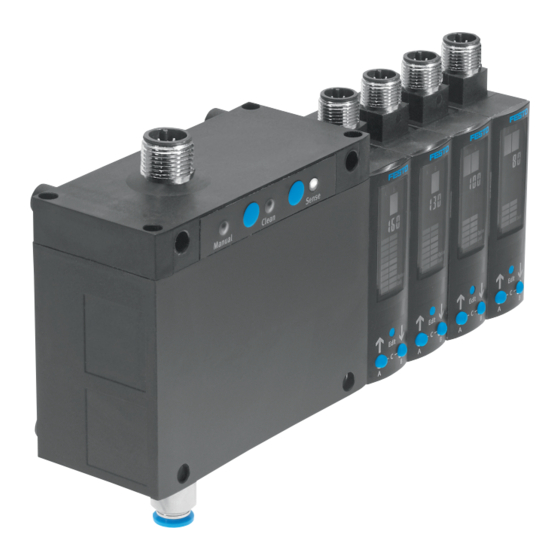

Estructura del producto
18
19
20
17
16
3
15
13
14
13
Fig. 1: Estructura del producto
1 Conexión de aire comprimido para
presión de alimentación
2 Módulo de sensor (junto con el
módulo de control, se permiten 4
módulos como máximo)
3 Conector para conexión eléctrica
4 Display
5 Botón EDIT
6 Pulsador B
7 Pulsador A
8 Portaetiquetas
9 Conexión neumática para tobera
de medición (salida)
10 Conexión de aire comprimido para
presión de funcionamiento
4.1.2
Elementos de indicación
1
2
3
4
5
6
Fig. 2: Display LCD
1
2
3
4
12
11 Tornillo de aireación (entrecaras
14)
12 Pasadores de fijación
13 Manguito con rosca interior (M4)
14 Tapón ciego (M7)
15 Módulo de control (opcional)
16 LED Manual (verde) – Indica-
ción de disponibilidad para accio-
namiento manual auxiliar (solo
SOPA-C..-H)
17 Pulsador Clean (aire de expulsión)
(soloSOPA-C..-H)
18 LED de estado (amarillo) – Clean
(aire de expulsión)
19 Pulsador Sense (aire de medición)
(solo SOPA-C..-H)
20 LED de estado (amarillo) — Sense
(aire de medición)
Indicador salida binaria OutA
1
Indicador salida binaria OutB
2
3
Indicador salida binaria OutC
Indicador alfanumérico de 4 posi-
4
ciones
5
Barra de símbolos para funciones
6
Indicador de barras
5
6
7
8
9
10
11
