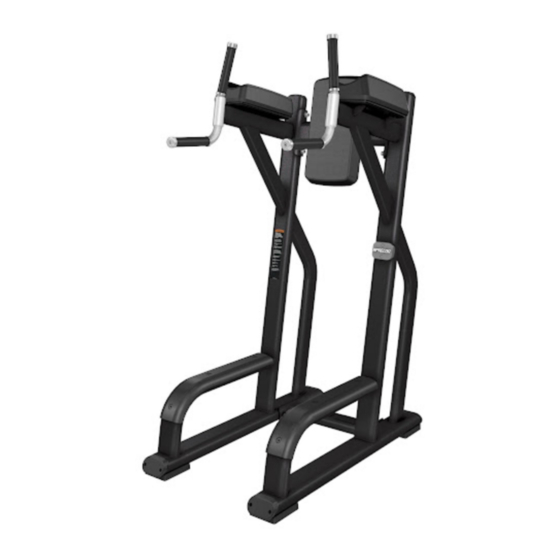

Guía de ensamblado del levantamiento de rodillas vertical (702) serie Discovery™
Para ensamblar el equipo, realice los siguientes pasos en el orden que se describen en esta guía
de ensamblado. Para obtener más información sobre el producto, visítenos en www.precor.com.
ADVERTENCIA Se necesitan al menos dos personas para ensamblar el equipo.
NO intente ensamblarlo usted mismo.
Requerimientos de ensamblado
Al ensamblar el equipo, le recomendamos:
Desembale la caja y ensamble el equipo cerca de donde planea utilizarlo.

Ubique el equipo al menos a 1 metro (40 pulg) de distancia de las paredes o muebles en ambos lados

del equipo y a 1 metro (40 pulg) de distancia de objetos detrás del equipo.
Ensamble el equipo sobre una superficie sólida y plana para que permanezca nivelado y estable.

NO mueva el equipo sin ayuda.

Herramientas requeridas
Mazo de goma

Destornillador para tornillos con cabeza plana

Kit de accesorios
Componentes
Perno de cabeza hueca hexagonal
(M10 x 35)
Arandela plana (11 x 23 mm)
Perno de cabeza hueca (M12 x 35)
Empiece el ensamblado
Importante
NO apriete completamente los sujetadores hasta que se le indique.
Para acoplar los travesaños al marco del montante (Figura 1):
1. Mientra su asistente sostiene un montante firmemente, coloque el travesaño inferior contra este y acóplelo
usando dos pernos y dos arandelas
2. Acople el travesaño superior al montante y asegúrelo utilizando dos pernos
3. Coloque el otro montante contra el travesaño y acople el travesaño inferior usando dos pernos
arandelas .
4. Acople el travesaño superior con dos pernos
5. Apriete completamente los afianzadores.
Especificaciones
Dimensiones del equipo:
Peso del equipo:
Cantidad
12
12
8
.
y dos arandelas .
670 mm L x 1100 mm A x 1660 mm Al (26 pulg L x 43 pulg A x 65 pulg Al)
91 kg (201 lb)
Componentes
y dos arandelas .
y dos
Cantidad
Arandela plana (13 x 26 mm) 8
Llave hexagonal (10 mm) 1
Figura 1
