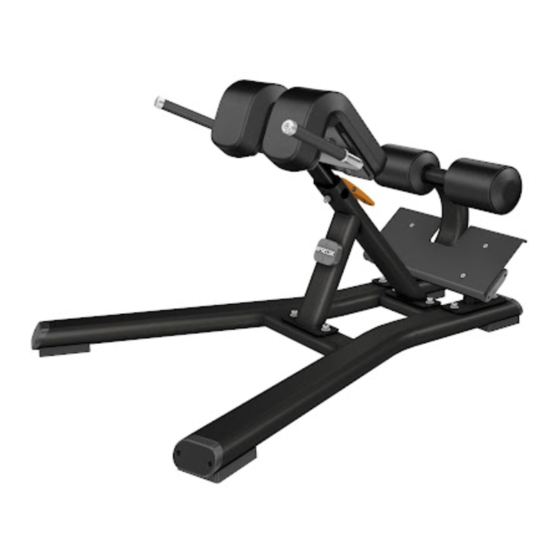

Guía de ensamblado de la extensión lumbar (312) de la línea Discovery™
Para ensamblar el equipo, realice los siguientes pasos en el orden que se describen en esta guía
de ensamblado. Para obtener más información sobre el producto, visítenos en www.precor.com.
ADVERTENCIA Se necesitan al menos dos personas para ensamblar el equipo.
NO intente ensamblarlo usted mismo.
Requerimientos de ensamblado
Al ensamblar el equipo, le recomendamos:
Desembale la caja y ensamble el equipo cerca de donde planea utilizarlo.

Ubique el equipo al menos a 1 metro (40 pulg) de distancia de las paredes o muebles en

ambos lados del equipo y a 1 metro (40 pulg) de distancia de objetos detrás del equipo.
Ensamble el equipo sobre una superficie sólida y plana para que permanezca nivelado

y estable.
NO mueva el equipo sin ayuda.

Herramientas requeridas
Broca hexagonal de 10 mm (0,394 pulg)

Destornillador de pernos de cabeza plana

Pinzas para sujetadores circulares

Kit de accesorios
Componentes
Perno de cabeza hueca (M12 x 35 mm)
Arandela plana (13 x 26 mm)
Perno de cabeza hexagonal
(M10 × 30 mm)
Arandela plana (13 x 20 mm)
Empiece el ensamblado
Importante NO apriete completamente los sujetadores hasta que se le indique.
Para el ensamblado del marco:
1. Acople el marco del rodillo de respaldo al marco de la base utilizando cuatro pernos
y cuatro arandelas (Figura 1).
2. Acople el marco frontal al marco de la base utilizando cuatro pernos
arandelas (Figura 1).
3. Apriete completamente los afianzadores.
4. Deslice el marco de la almohadilla para la cadera en el marco delantero (Figura 2).
5. Apriete el tornillo debajo del marco (inserto en la Figura 2).
Especificaciones
Dimensiones del equipo: 1335 mm L x 1015 mm A x 756 mm Al (53 pulg L x 40 pulg A x 30 pulg Al)
Peso del equipo: 64 kg (141 lb)
Cantidad
8
8
6
6
y cuatro
Componentes
Llave hexagonal
(10 mm)
Tornillos de fijación
Sujetador circular
Arandela de resorte
ondulado
Figura 1
Figura 2
Cantidad
1
2
2
4
