Precor Discovery DBR Serie Manual De Instrucciones

Bancos olímpicos (Inclinado 410, plano 408 y en declive 411) Serie Discovery™
Para ensamblar el equipo, siga los siguientes pasos en el orden que se describen en esta guía de ensamblado.
Para obtener más información sobre el producto, visítenos en www.precor.com.
ADVERTENCIA Se necesitan al menos dos personas para ensamblar el equipo.
NO intente ensamblarlo usted mismo.
Requerimientos de ensamblado
Al ensamblar el equipo, le recomendamos:
Desembale la caja y ensamble el equipo cerca de donde planea utilizarlo.

Ubicar el equipo al menos a 1 metro (40 pulg) de distancia de las paredes o muebles en ambos lados

del equipo y a 1 metro (40 pulg) de distancia de objetos detrás del equipo.
Ensamblar el equipo sobre una superficie sólida y plana para que permanezca nivelado y estable.

NO mueva el equipo sin ayuda.

Kits de accesorios
Banco olímpico inclinado (410)
Componentes
Perno de cabeza
hexagonal
(M10 × 35 mm)
Arandela plana
(11 x 23 mm)
Perno de cabeza
cilíndrica
(M12 x 50 mm)
Perno de cabeza
cilíndrica
(M12 x 35 mm)
Arandela plana
(13 x 20 mm)
Arandela plana
(13 x 26 mm)
Llave hexagonal
(10 mm)
Protector del asta
de almacenamiento
Astas de almacena-
miento de pesas
Especificaciones
Dimensiones 2000 mm L x 1650 mm A x 1500 mm
del equipo Al (79 pulg L x 65 pulg A x 55 pulg Al)
Peso del equipo
100 kg (220 lb)
Herramientas requeridas
Mazo de goma

Broca hexagonal de 10 mm

Destornillador de pernos de cabeza

plana
Pinzas para sujetadores circulares


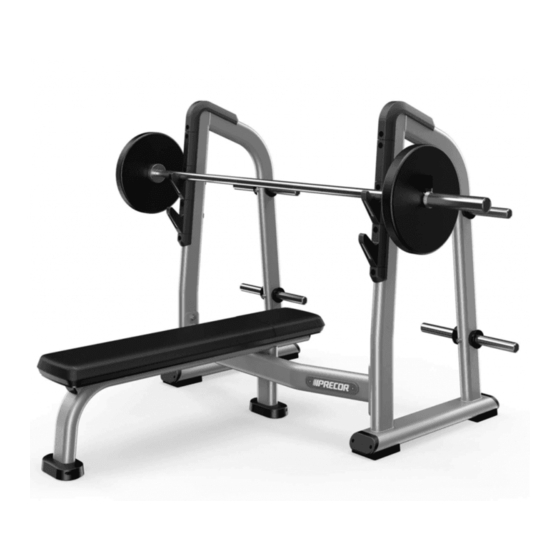

Banco olímpico plano (408)
Cantidad
9
9
4
6
4
6
1
8
4
Especificaciones
Dimensiones
del equipo
Peso del equipo
Componentes Cantidad
Perno de cabeza
hexagonal 6
(M10 × 35 mm)
Arandela plana
6
(11 x 23 mm)
Perno de cabeza
cilíndrica 4
(M12 x 50 mm)
Perno de cabeza
cilíndrica 6
(M12 x 35 mm)
Arandela plana
4
(13 x 20 mm)
Arandela plana
6
(13 x 26 mm)
Tornillo
4
autorroscante
Llave hexagonal
1
(10 mm)
Juego de cubierta
2
de la pata
Protector del asta
8
de almacenamiento
Astas de almacena-
4
miento de pesas
1850 mm Largo x 1650 mm A x
1300 mm Al (73" L x 65" A x 51" Al)
85,4 kg (188 lb)
Banco olímpico en declive (411)
Componentes
Perno de cabeza
hexagonal
(M10 × 35 mm)
Arandela plana
(11 x 23 mm)
Perno de cabeza
cilíndrica
(M12 x 50 mm)
Perno de cabeza
cilíndrica
(M12 x 35 mm)
Arandela plana
(13 x 20 mm)
Arandela plana
(13 x 26 mm)
Tornillo
autorroscante
Sujetador circular
Arandelas de
resorte ondulado
Tornillo de fijación
(M8 x 6 mm)
Llave hexagonal
(10 mm)
Llave hexagonal
(8 mm)
Juego de cubierta
de la pata
Tubo de rodillo
Protector del asta
de almacenamiento
Astas de almacena-
miento de pesas
Especificaciones
Dimensiones 2100 mm L x 1650 mm A x 1300 mm
del equipo Al (83 pulg L x 65 pulg A x 51 pulg Al)
Peso del
98,4 kg (217 lb)
equipo
Cantidad
6
6
4
6
4
6
4
4
8
4
1
1
2
2
8
4
