3.2

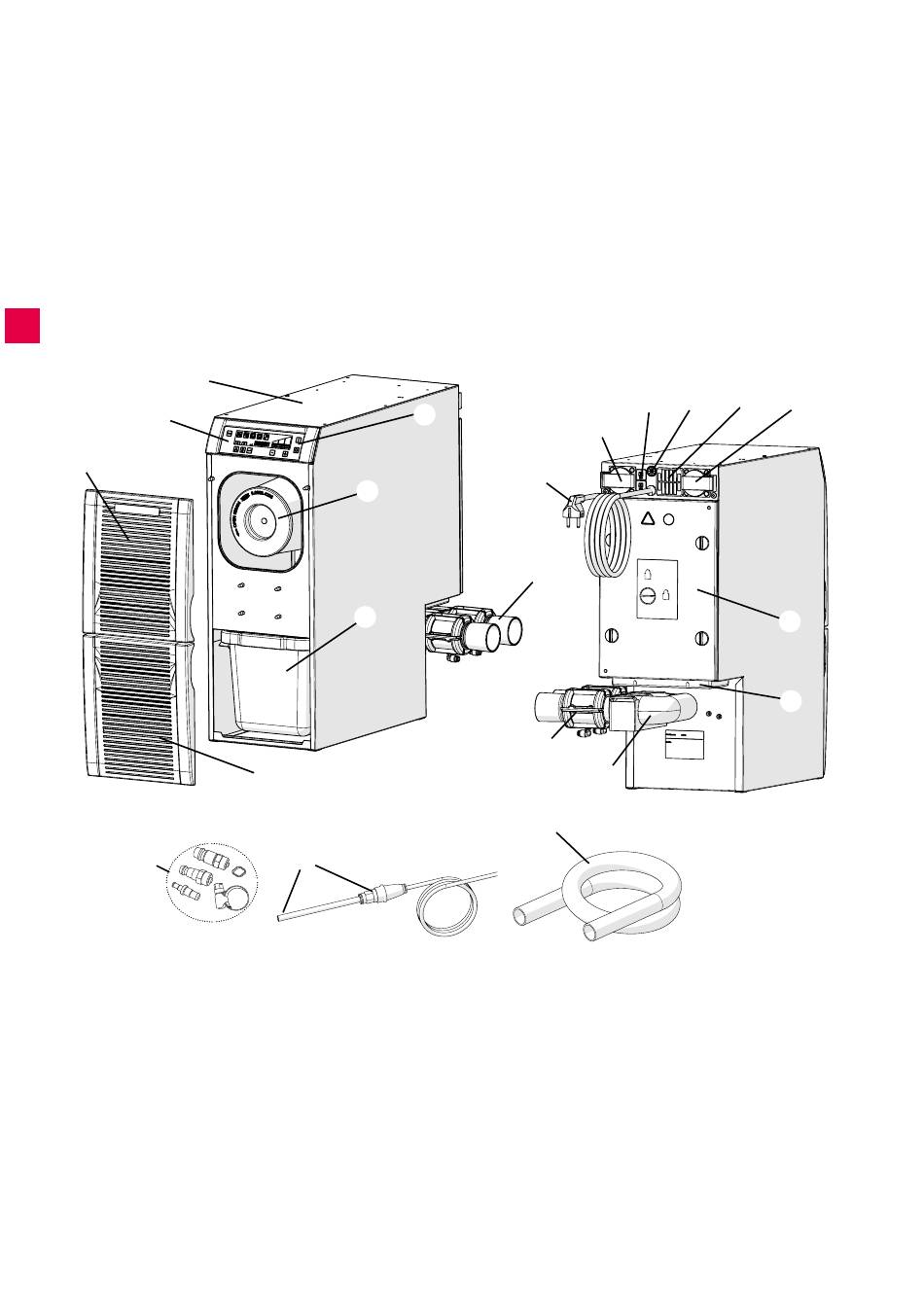

Composants et éléments fonctionnels
1 SILENT TS2
2 Zone de commande
3 Commutateur marche / arrêt
4 Cache frontal / filtre fin
5 Cache frontal / tiroir à poussière
6 Filtre fin
7 Tiroir à poussière
8 Câble d'alimentation
9 Connecteurs d'appareils (A, B)
10 Disjoncteur
FR
2
4
17
1
6
7
5
12
11 Filtre électronique
12 Raccord pour l'air comprimé avec filtre pour
l'air comprimé (le tuyau d'alimentation en air
comprimé est solidaire de l'appareil)
13 Couvercle du compartiment moteur
14 Filtre d'évacuation d'air
15 Vanne à manchon avec embout d'aspiration
16 Coude d'aspiration
17 Jeu d'accessoires de raccordement
18 Tuyau d'aspiration
3
8
15
15
18
- 6 -
10
12
11
9
16
9
13
14
Fig. 1
