1. Instalación
1.6. Conexión eléctrica
Hornos eléctricos
L1 L2 L3
n
tab. 2
8
Hornos de gas
L
n
entre fase y
debe haber una
diferencia de potencial
de 230 v.

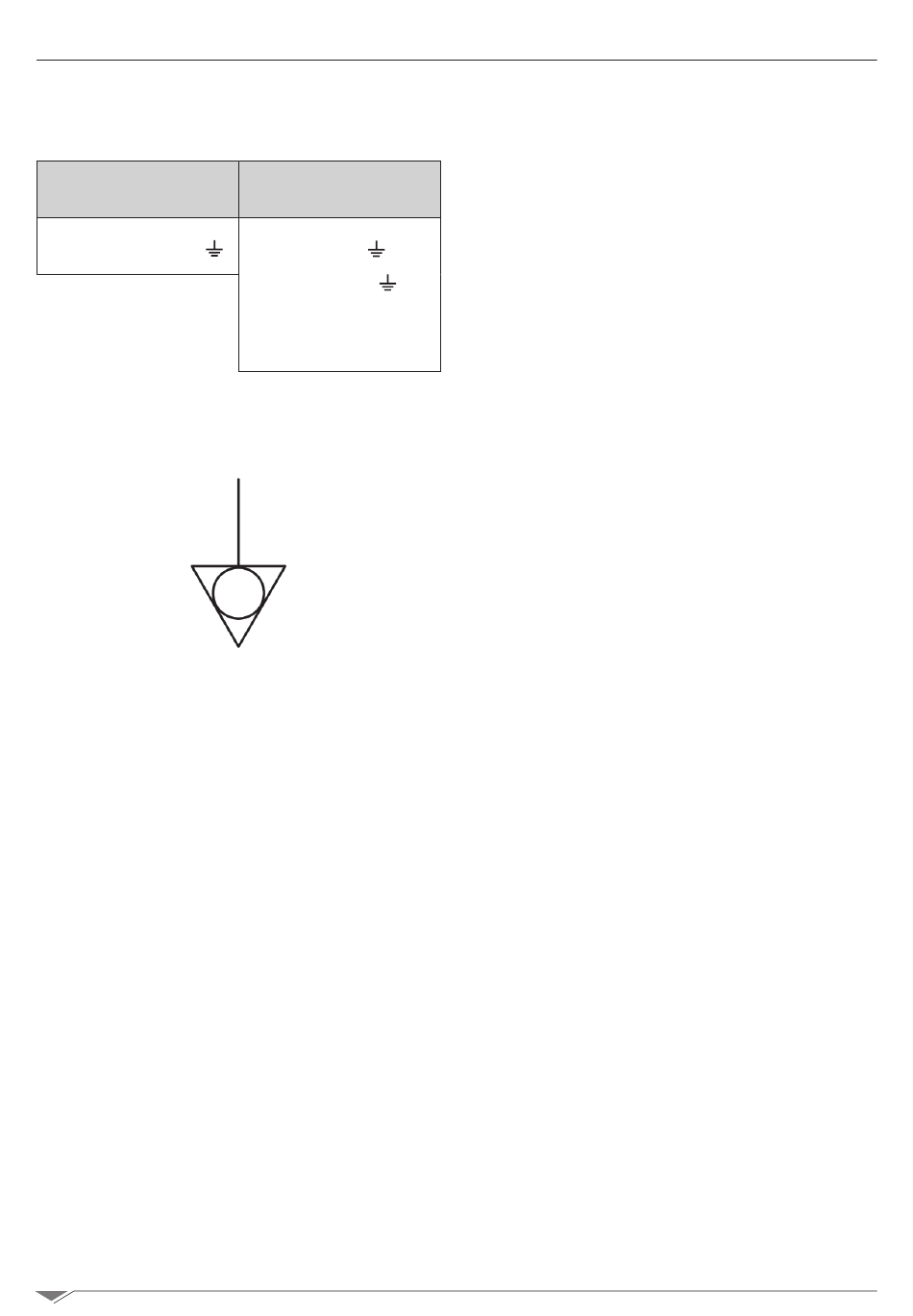

Fig. 9
para efectuar la conexión eléctrica, consulte los es-
quemas eléctricos presentes como apéndice de este
manual.
pase el cable de alimentación en el agujero del pren-
sacable que se encuentra en la parte inferior, a la
izquierda del horno.
conecte el cable al tablero de bornes siguiendo las
indicaciones incluidas en la tab. 2.
Bloquee el cable con el prensacable.
La tensión de alimentación con la máquina en
funcionamiento no debe separarse del valor de la
tensión nominal de ±10%.
el aparato debe incluirse en un sistema equipotencial
cuya eficacia debe comprobarse según cuanto
indicado en la normativa en vigor. para la conexión
hay un borne, colocado en el armazón y marcado
con el símbolo de Fig. 9, al cual debe conectarse un
cable con sección mínima de 10 mm².
para los hornos de gas, esperar a que haya
finalizado también la conexión del gas al aparato
antes de volver a montar el costado del horno; para
los hornos eléctricos volver a montar el costado del
horno.
