Resumen de contenidos para KROHNE OPTISWIRL 4070 C

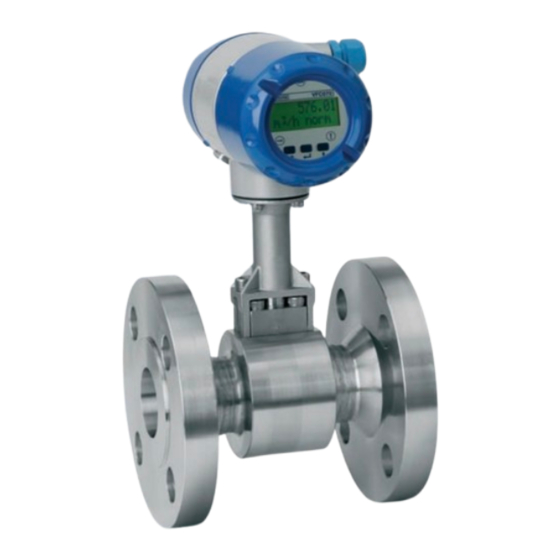

- Página 1 OPTISWIRL 4070 C Inicio rápido Medidor de Caudal Vortex...
- Página 2 CD-ROM y adjúntelo al equipo. A menos que se rellene completamente este formulario, KROHNE no podrá llevar a cabo la reparación o inspección del equipo. Respete los requisitos generales y locales sobre seguridad eléctrica.
-
Página 3: Comprobación Visual
OPTISWIRL 4070 C Comprobación visual • Comprobación de daños en el envío . • Compruebe la información de la placa del fabricante con las especificaciones de su pedido. Alcance de suministro 1 El aparato en la Versión pedida. 2 Guía de inicio rápido 3 Certificados, calibración, informe y hoja de parámetro. -
Página 4: Rangos De Temperatura Permitidos
OPTISWIRL 4070 C Transporte Rangos de temperatura permitidos 1 Temperatura Max. y media ver hoja de datos 2 Temperatura de almacenamiento máxima y temperatura ambiente. Temperatura ambiente: aparatos Ex -20...+60ºC, aparatos no Ex -40...+85ºC (-40...+185ºF) Temperatura de almacenamiento: -50...+85ºC (-58...+185F) 3 Proteger el aparato de la exposición directa de la luz del sol. -
Página 5: Localizaciones Preferidas Para La Instalación Del Convertidor De Señal
OPTISWIRL 4070 C Localizaciones preferidas para la instalación del convertidor de señal 1 Por encima de una tubería horizontal 2 Por debajo de una tubería horizontal 3 Sobre una tubería vertical Aislamiento térmico 1 Máxima altura de aislamiento hasta la pieza intermedia entre el sensor y el convertidor. -
Página 6: Tramos Rectos Mínimos A La Entrada
OPTISWIRL 4070 C Tramos rectos mínimos a la entrada 1 Tramo recto general sin preocupación por el caudal ≥ 20 DN 2 Detrás de una válvula de control ≥ 50 DN 3 Después de una reducción de diámetro de una tubería ≥ 20 DN... - Página 7 OPTISWIRL 4070 C 1 Después de una sola curva 90° ≥ 20 DN 2 Después de una curva doble 2x90° ≥ 30 DN 3 Después de una curva tridimensional doble 2x90° ≥ 40 DN 4000441901 - QS OPTISWIRL 4070C R03 es...
- Página 8 OPTISWIRL 4070 C INFORMACIÓN! ¡ Si se instala un enderezador de caudal 2, el tramo recto a la entrada se reduce. 1 Corriente arriba del tramo recto de entrada del perfilador ≥ 2 DN 2 Perfilador de caudal 3 Tubería de tramo recto entre el perfilador de caudal y el medidor de caudal ≥ 8 DN 4 Tramo recto mínimo de salida ≥...
-
Página 9: Tramo De Salida Mínimo
OPTISWIRL 4070 C Tramo de salida mínimo 1 Tensores de tubería de corriente arriba, curvas de tubería, válvulas de control, ect. ≥ 5 DN 2 Corriente arriba de puntos de medición 5... 6 DN 4000441901 - QS OPTISWIRL 4070C R03 es... -
Página 10: Válvulas De Control Con Tuberías
OPTISWIRL 4070 C Válvulas de control con tuberías 1 Instalación recomendada del medidor de caudal corriente arriba corriente arriba corriente arriba corriente arriba de la válvula de caudal, dis- tancia ≥ 5 DN 2 No se recomienda instalar el medidor de caudal directamente corriente abajo directamente corriente abajo directamente corriente abajo del las válvulas... -
Página 11: Lugares Prohibidos Donde Instalar El Medidor De Líquidos
OPTISWIRL 4070 C Lugares prohibidos donde instalar el medidor de líquidos CUIDADO! ¡ Prohibido: Instalar el medidor de caudal en una tubería de curva superior 1, hay riesgo de formación de burbujas de gas 2! ¿ CUIDADO! ¡ Prohibido instalar el aparato en en una tubería corriente abajo o corriente arriba por posibilidad de soltarse. - Página 12 OPTISWIRL 4070 C Lugares recomendados donde instalar el medidor de líquidos. CUIDADO! ¡ Es absolutamente necesario mantener la entrada y la salida requerida en funcionamiento. 1 Si el aparato se instala abajo en una tubería es completamente esencial instalar una tubería contrapuesta después.
- Página 13 OPTISWIRL 4070 C Instrucciones de Instalación General CUIDADO! ¡ Asegúrese de que las bridas de conexión están colocadas concentricamente. En los puntos de medición con cargas termales variables los medidores de caudal deben ser montados con cinturones de stress. (DIN 2509).
- Página 14 OPTISWIRL 4070 C CUIDADO! ¡ Los diámetros del interior de la brida de la tubería de conexión ¡ del medidor de caudal y los de las bridas deben ser iguales! 1 Diámetro interno de la tubería de la conexión 2 Diámetro interno de la junta y la brida.
-
Página 15: Instalar Aparatos De Diseño Bridado
OPTISWIRL 4070 C Instalar aparatos de diseño bridado Instale el medidor de caudal como sigue: • Fije el medidor de caudal a un lado de la brida empleando tornillos y tuercas de fijación • Inserte las juntas entre el sensor y la brida y alínealas. - Página 16 OPTISWIRL 4070 C Instalación de aparatos con diseño sandwich. Instale el medidor de caudal como sigue: • Empuje el primer tornillo a través del agujero de ambas bridas. • Atornille las tuercas con arandelas en ambos finales de los tornillos pero no los apriete.
-
Página 17: Modificar La Posición Del Convertidor
OPTISWIRL 4070 C Modificar la posición del convertidor PELIGRO! ¡ Todo el trabajo de electrónica de los medidores de caudal debe ser llevado a cabo por personal entrenado adecuadamente. Se deben seguir sin ninguna excepción las regulaciones de seguridad y las directrices de seguridad y salud ocupacional regionales. - Página 18 OPTISWIRL 4070 C Cambiar la pantalla LCD INFORMACIÓN! ¡ Si el medidor de caudal se instala en una tubería vertical, tiene que girar la pantalla 90 , si lo instala debajo de una tubería, gírelo º º Cambie la pantalla como sigue: •...
-
Página 19: Grado De Protección
OPTISWIRL 4070 C Grado de protección PELIGRO! ¡ El medidor de caudal reúne los requisitos del grado de protección IP 67. Después de todo el trabajo de mantenimiento y servicio en el medidor de caudal, deberá asegurarse de nuevo el grado de protección especificado. -
Página 20: Conexiones Eléctricas Del Convertidor De Señal
OPTISWIRL 4070 C Conexiones eléctricas del convertidor de señal 1 Cubierta housing del compartimento terminal eléctrico. 2 Terminales de conexión eléctricas con la cubierta del housing abierta. 3 Salida- actual de la terminal A 4 Salida + actual de la Terminal A+... -
Página 21: Conexión Eléctrica De La Señal De Salida
OPTISWIRL 4070 C Conexión eléctrica de la señal de salida La resistencia de carga máxima R se calcula como sigue: 14 V 22 mA HART 1 Alimentación 2 Amperímetro opcional 3 Carga 4000441901 - QS OPTISWIRL 4070C R03 es... -
Página 22: Conexión Eléctrica De La Salida De Pulsos
OPTISWIRL 4070 C Conexión eléctrica de la salida de pulsos 1 Alimentación 2 Amperímetro opcional 3 Carga 4 e.g. contador www.krohne.com... - Página 23 OPTISWIRL 4070 C 4000441901 - QS OPTISWIRL 4070C R03 es...
- Página 24 OPTISWIRL 4070 C Contacto KROHNE Messtechnik KROHNE Messtechnik KROHNE Messtechnik KROHNE Messtechnik Ludwig-Krohne-Str.5 47058 Duisburg, Alemania www.krohne.com www.krohne.com...
