Manual de usuario del controlador M1 Plus
DETALLES DE CABLEADO DEL CONTROLADOR DE RECORRIDO CALIENTE
Conexiones de herramienta estándar - continuación
_
_
+
+

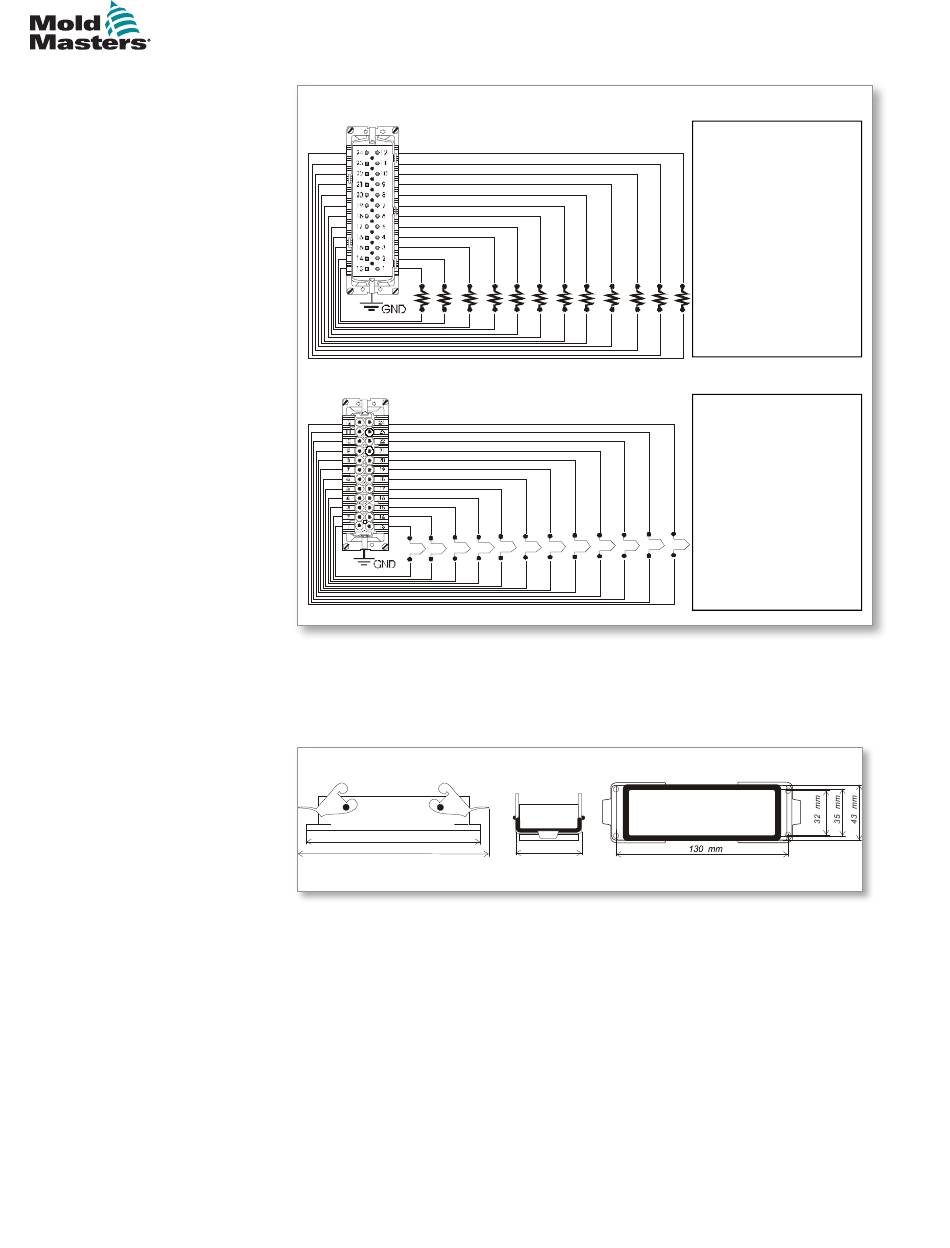

Figura 9-8 12-48 zonas - pares de HAN24E conectados a Mold-Masters Standard
140 mm
170 mm
Figura 9-9 Carcasa Harting 24B con doble palanca
_
_
_
_
_
_
_
_
+
+
+
+
+
+
+
+
56 mm
© 2021 Mold-Masters (2007) Limited. Todos los derechos reservados.
Zone
Pin
R1
1(L), 13(N)
R2
2(L), 14(N)
R3
3(L), 15(N)
R4
4(L), 16(N)
R5
5(L), 17(N)
R6
6(L), 18(N)
R7
7(L), 19(N)
R8
8(L), 20(N)
R9
9(L), 21(N)
R10
10(L), 22(N)
R11
11(L), 23(N)
R12
12(L), 24(N)
Max. 230VAC / 16A
Zone
Pin
T/C1
1(+), 13(-)
T/C 2
2(+), 14(-)
T/C 3
3(+), 15(-)
T/C 4
4(+), 16(-)
T/C 5
5(+), 17(-)
T/C 6
6(+), 18(-)
T/C 7
7(+), 19(-)
_
_
T/C 8
8(+), 20(-)
T/C 9
9(+), 21(-)
+
+
T/C 10
10(+), 22(-)
T/C 11
11(+), 23(-)
T/C 12
12(+), 24(-)
9-6
