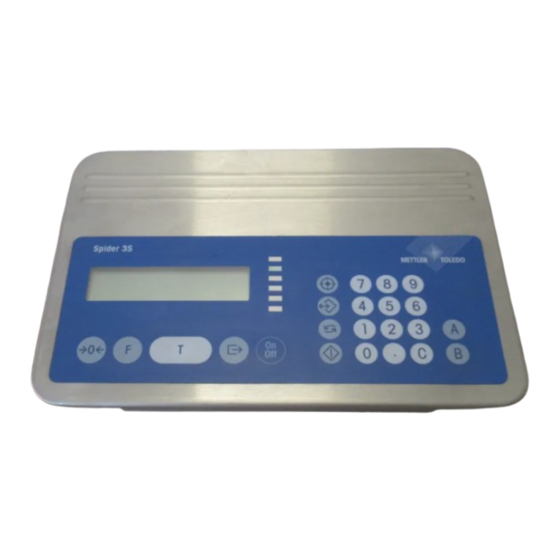

- Página 1 Instrucciones de manejo e instalación METTLER TOLEDO • Llenado con balanzas Spider 3S • Salidas digitales...
-
Página 2: Tabla De Contenido
Llenado con balanzas Spider 3S – Salidas digitales Indice Informaciones importantes antes de empezar ............ 3 Introducción ........................3 Lo que debe Vd. saber sobre estas instrucciones ............... 3 Advertencias de seguridad ....................4 Explicación de los términos utilizados ................5 Disposición de una instalación de llenado ............ -
Página 3: Informaciones Importantes Antes De Empezar
– Este manual es un complemento de las instrucciones de manejo que Vd. ha recibido con su balanza Spider 3S. Se supone que está familiarizado con el manejo de la balanza y con la estructura y el uso del Master Mode. -
Página 4: Advertencias De Seguridad
Estas advertencias de seguridad se entienden como complemento de las inclui- das en el capítulo 1 de las instrucciones de manejo para las balanzas Spider 3S. Lea detenidamente estas instrucciones, aun cuando ya tenga experiencia con la balanza Spider 3S y con aplicaciones de llenado. -
Página 5: Explicación De Los Términos Utilizados
Llenado con balanzas Spider 3S – Salidas digitales 1.4 Explicación de los términos utilizados Redosificación automática Si el material retenido en la cabeza de llenado se viene abajo, la señal de pesada puede sobreoscilar brevemente y sobrepasar el punto de desconexión. El flujo de material se detiene, aun cuando no se haya alcanzado todavía el peso final. - Página 6 Llenado con balanzas Spider 3S – Salidas digitales Las dos figuras siguientes ilustran los conceptos explicados y muestran el ciclo típico de un proceso de llenado para instalaciones con uno o dos dispositivos de dosificación: Instalaciones con 1 dispositivo de dosificación (p. ej. válvula)
-
Página 7: Disposición De Una Instalación De Llenado
Llenado con balanzas Spider 3S – Salidas digitales Disposición de una instalación de llenado 2.1 Esquema de bloques 1. Plataforma de pesada 2. Válvula de flujo rápido 3. Válvula de flujo lento 4. Depósito de material ready 5. Alimentación de corriente para válvulas (si la tensión de válvulas... -
Página 8: Especificaciones De La Salida En Paralelo Digital
Llenado con balanzas Spider 3S – Salidas digitales 2.2 Especificaciones de la salida en paralelo digital Asignación de pines de la toma en el terminal Spider 3S Los pines de la toma de 19 polos están asignados de la forma siguiente: Pin Asignación/Señal... -
Página 9: Componentes Recomendados
Llenado con balanzas Spider 3S – Salidas digitales Conexión de relés Pueden conectarse hasta 6 relés con alimentación externa común o separada. Relés con 1 alimentación externa Relés con varias alimentaciones externas Toma de Toma de 19 polos 19 polos Ext. - Página 10 – Conector para salida en paralelo, 19 polos, nº de art.: 504 461 El cable y el conector tienen la asignación de pines siguiente (para la conexión a la Spider 3S sólo se necesitan los pines marcados con *, v. también capítulo 2.2): Pin Designación Color...
-
Página 11: Diagramas De Señales
Llenado con balanzas Spider 3S – Salidas digitales 2.4 Diagramas de señales Nota: Encontrará información sobre la función de los LEDs en el capítulo 4.3. Señales de salida para instalaciones con 1 dispositivo de dosificación Preparado OUT 1 Flujo de material... -
Página 12: Entradas En El Master Mode
Llenado con balanzas Spider 3S – Salidas digitales Entradas en el Master Mode Para la aplicación de llenado se ha ampliado el Master Mode de la balanza Spider 3S. La ilustración siguiente muestra estas ampliaciones Las instrucciones de manejo de la balanza Spider 3S contienen una recopilación completa de los restantes parámetros del Master Mode e instrucciones para el manejo del... - Página 13 K - MEMO brica) se pueden memorizar y volver a llamar los parámetros de llena- do fijados para 1 valor final en el terminal Spider 3S. Con la tecla Me- moria desactivada la memoria está bloqueada, es decir, su contenido no se puede alterar ni llamar.
-
Página 14: Manejo
Llenado con balanzas Spider 3S – Salidas digitales Manejo Los capítulos siguientes describen la introducción de los parámetros de llenado y la realización de llenados. Suponemos que previamente ha activado Vd. en el Master Mode una de las dos aplicaciones de llenado (“FILL 1”... - Página 15 Llenado con balanzas Spider 3S – Salidas digitales • El segundo LED rojo más bajo empieza a parpadear y le pide que introduzca el 1 punto de desconexión. Una vez alcanzado éste, debe desconectarse la válvula de flujo rápido. En los sistemas que sólo disponen de 1 dispositivo de dosificación (“FILL 1”), éste es el...
-
Página 16: Memorización Y Recuperación De Los Parámetros De Llenado
Llenado con balanzas Spider 3S – Salidas digitales Notas: – En lugar de con la tecla de valor final, puede Vd. también confirmar los valores existentes o los recién introducidos con la tecla «±». – El software comprueba la admisibilidad de sus entradas. Las entradas no admisibles son rechazadas con un mensaje de error (v. -
Página 17: Ejecución De Un Llenado
(“FILL In” desactivado). • Ponga el recipiente sobre el platillo. • Empiece el llenado con la tecla Start del terminal Spider 3S: – Una pulsación corta inicia el llenado en el modo normal. - Página 18 Llenado con balanzas Spider 3S – Salidas digitales Con ayuda de los LEDs, que se iluminan por orden de abajo arriba, puede Vd. seguir el proceso de llenado: – luce LED amarillo : llenado por encima de tolerancia amarillo – luce LED verde: llenado dentro de tolerancia verde –...
-
Página 19: Impresión De Parámetros Y De Procesos De Llenado
Llenado con balanzas Spider 3S – Salidas digitales 4.4 Impresión de parámetros y de procesos de llenado Si hay conectada una impresora al terminal Spider 3S, los parámetros y los distintos procesos de llenado se imprimen automáticamente. Los siguientes informes modelo, presentados como ejemplo, pueden diferir de sus propios informes, de acuerdo con la configuración del interface. -
Página 20: Mensajes De Error
Encontrará otros mensajes de error generales en las instrucciones de manejo de la Spider 3S. La tabla siguiente le ofrece pistas para interpretar los mensajes de error, así como síntomas e indicaciones sobre el origen y eliminación de errores. -
Página 21: Comandos Para El Manejo A Través De Un Pc
Spider y Spider S (v. capítulo 1.1). 6.1 Comandos para el llenado El juego de comandos de la balanza Spider 3S ha sido completado para la aplicación de llenado con los comandos siguientes: Iniciar la aplicación de llenado en el modo normal SAFL Iniciar la aplicación de llenado en el modo de aprendizaje... -
Página 22: Comandos Para La Fijación Y Llamada De Los Parámetros De Llenado
Llenado con balanzas Spider 3S – Salidas digitales 6.2 Comandos para la fijación y llamada de los parámetros de llenado Con el comando “PM” se pueden ajustar y llamar los parámetros para el llenado. PM_ 1 _ 2 _ 3 _ 4 _ 5 _ 6 _ 7 _ 8 _ 9 _ 10 _ 11 _ 12 Ajuste de los parámetros para el llenado con... - Página 23 Llenado con balanzas Spider 3S – Salidas digitales PM_A Este mensaje confirma que se han ajustado todos los parámetros de llenado. PM_L Este mensaje de error (en lugar de la confirmación PM_A) se debe a un error de admisibilidad: –...
- Página 24 Por un buen futuro de su producto METTLER TOLEDO: El servicio técnico METTLER TOLEDO le asegura durante muchos años la calidad, la exactitud de medida y el valor de los productos METTLER TOLEDO. Pida documentación detallada sobre nuestra atractiva oferta de servicio postventa.
