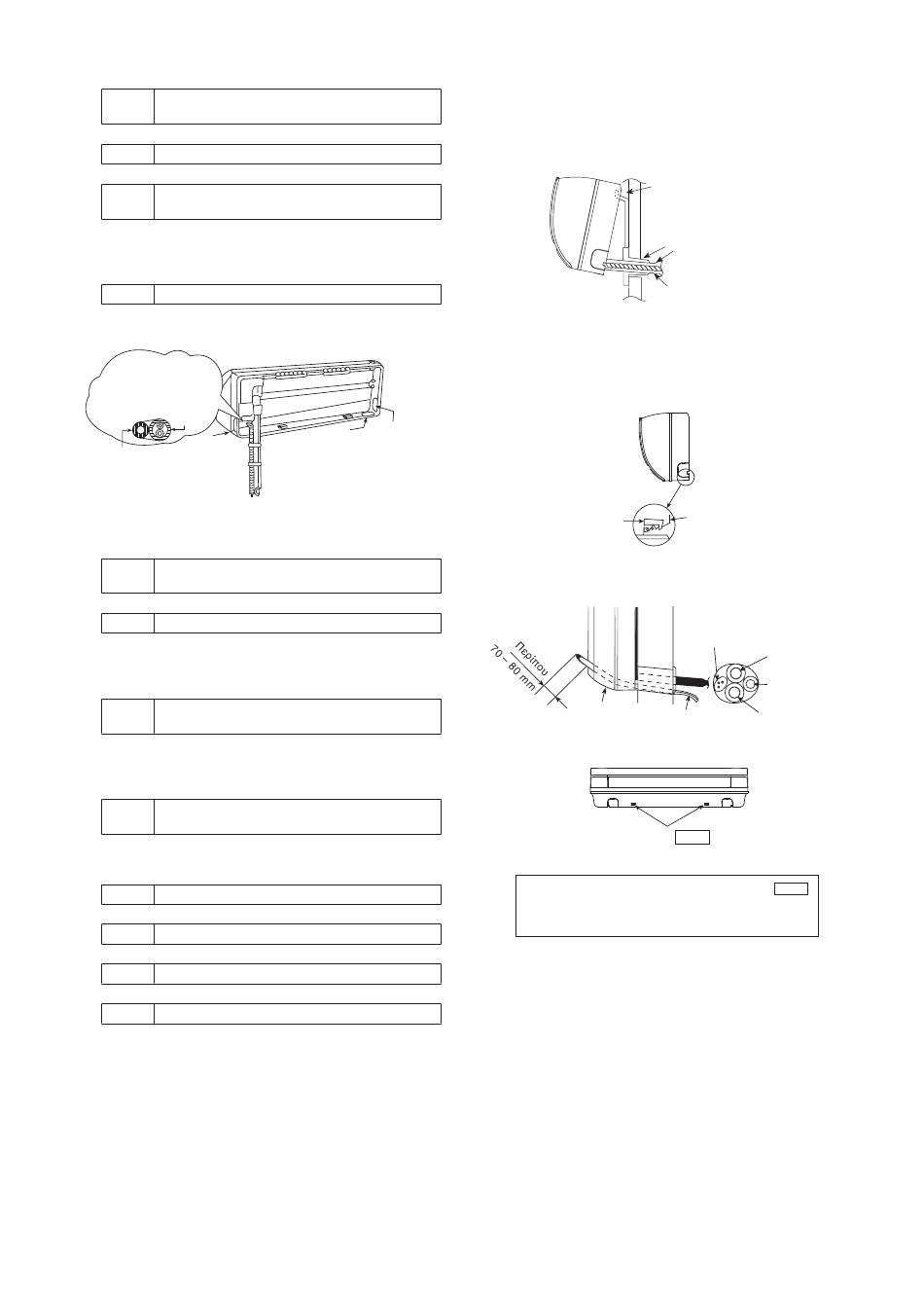

(2) Για δεξιά και δεξιά κάτω σωλήνωση
Βήμα 1 Τραβήξτε την εσωτερική σωλήνωση προς τα
έξω
↓
Βήμα 2 Εγκαταστήστε την εσωτερική μονάδα
↓
Βήμα 3 Εισαγάγετε το καλώδιο παροχής ισχύος και το
καλώδιο σύνδεσης
• Εισαγάγετε τα καλώδια από το κάτω μέρος
↓
της μονάδας, μέσω της τρύπας πίνακα
ελέγχου, μέσω της περιοχής πίνακα
ακροδεκτών.
Βήμα 4 Ασφαλίστε την εσωτερική μονάδα
Δεξιά και δεξιά κάτω σωλήνωση
Κολλήστε το με τη
σωλήνωση σε θέση
που αναφέρεται στην
Εικ. παρακάτω.
Σωλήνωση
Κάλυμμα
Εύκαμπτος
για τη
σωλήνας
δεξιά
αποστράγγισης
σωλήνωση
(3) Για την ενσωματωμένη σωλήνωση
Βήμα 1 Επανατοποθετήστε τον εύκαμπτο σωλήνα
αποστράγγισης
↓
Βήμα 2 Λυγίστε την ενσωματωμένη σωλήνωση
• Χρησιμοποιήστε το ελατηριωτό εργαλείο
↓
λυγίσματος, ή ισοδύναμο, για να λυγίσετε
τη σωλήνωση ώστε να μην συνθλιφτεί η
σωλήνωση.
Βήμα 3 Τραβήξτε το καλώδιο σύνδεσης στην
εσωτερική μονάδα
• Το καλώδιο παροχής ισχύος και το καλώδιο
↓
σύνδεσης εσωτερικής μονάδας και
εξωτερικής μονάδας μπορούν να συνδεθούν
χωρίς να αφαιρεθεί η μπροστινή γρίλια.
Βήμα 4 Κόψτε και δημιουργήστε ρακόρ στην
ενσωματωμένη σωλήνωση
• Όταν καθορίσετε τις διαστάσεις της
↓
σωλήνωσης, σύρετε τη μονάδα τέρμα
αριστερά στην πλάκα εγκατάστασης.
Βήμα 5 Εγκαταστήστε την εσωτερική μονάδα
↓
Βήμα 6 Συνδέστε τη σωλήνωση
↓
Βήμα 7 Μονώστε τη σωλήνωση και ολοκληρώστε
↓
Βήμα 8 Ασφαλίστε την εσωτερική μονάδα
Κάλυμμα
Κάλυμμα για
για την
την κάτω
αριστερή
σωλήνωση
σωλήνωση
Εικ. 3-13
136
Εγκατάσταση εσωτερικής μονάδας
Αγκιστρώστε την εσωτερική μονάδα στο άνω τμήμα της
πλάκας εγκατάστασης. (Δεσμεύστε την εσωτερική μονάδα
με το άνω άκρο της πλάκας εγκατάστασης). Μετακινήστε
τα άγκιστρα αριστερά και δεξιά για να βεβαιωθείτε ότι έχουν
εδράσει σωστά στην πλάκα εγκατάστασης.
Άγκιστρα στην πλάκα εγκατάστασης
Εσωτερική μονάδα
Ασφάλιση εσωτερικής μονάδας
Πατήστε την κάτω αριστερή και δεξιά πλευρά της μονάδας
επάνω στην πλάκα εγκατάστασης μέχρι τα άγκιστρα τα
δεσμευτούν στην υποδοχή τους (ακούγεται ένα κλικ).
Άγκιστρο μονάδας
Εισαγωγή του καλωδίου σύνδεσης
Επιφάνεια
οδήγησης
Σημάδι PUSH
Για να βγάλετε τη μονάδα, πατήστε την ένδειξη PUSH
στην κάτω μονάδα και τραβήξτε τη λίγο προς το
μέρος σας για να αποδεσμεύσετε τα άγκιστρα από τη
μονάδα.
(Αυτό μπορεί να χρησιμοποιηθεί για αριστερή, πίσω σωλήνωση
και για κάτω σωλήνωση.)
Περίβλημα για τρύπα σωλήνωσης
Σωλήνωση
Εύκαμπτος σωλήνας
αποστράγγισης
Εικ. 3-14
Πλάκα εγκατάστασης
Εικ. 3-15
Καλώδιο σύνδεσης
Σωλήνωση
πλευράς αερίου
Σωλήνωση
πλευράς υγρού
Σωλήνας
Καλώδιο
αποστράγγισης
σύνδεσης
Εικ. 3-16
Εικ. 3-17
