Manual Central AC PLUS
AC PLUS Central Unit Manual
Manuel centrale AC PLUS
Handbuch AC PLUS Zutrittskontrollzentrale
Manual da Central AC PLUS
RST
12Vdc
X

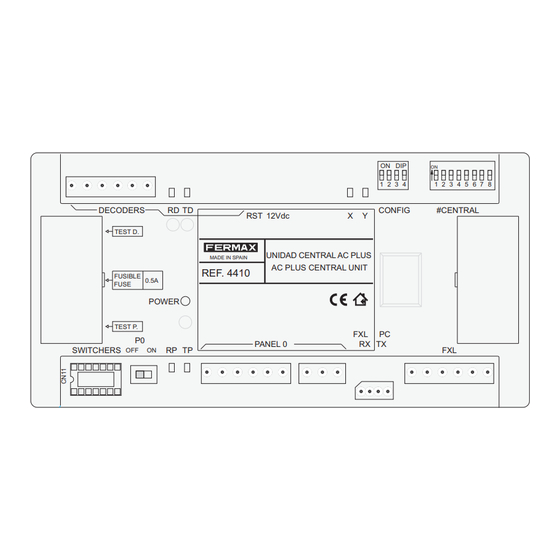

UNIDAD CENTRAL AC PLUS
AC PLUS CENTRAL UNIT
FXL
PANEL 0
RX
PROXIMITY ACCESS CONTROL
ON DIP
ON
1 2 3 4
1 2 3 4 5 6 7 8
CONFIG
#CENTRAL
Y
PC
TX
FXL
1
2
3
4
5
6
7
8
9
0
A
B
Publicidad
Capítulos
Tabla de contenido
Manuales relacionados para Fermax AC PLUS
Resumen de contenidos para Fermax AC PLUS
- Página 1 AC PLUS CENTRAL UNIT REF. 4410 FUSIBLE 0.5A FUSE POWER TEST P. PANEL 0 SWITCHERS PROXIMITY ACCESS CONTROL Manual Central AC PLUS AC PLUS Central Unit Manual Manuel centrale AC PLUS Handbuch AC PLUS Zutrittskontrollzentrale Manual da Central AC PLUS...
- Página 2 Código 97309b V07_15. Publicación técnica de carácter informativo editada por FERMAX ELECTRONICA S.A.U. FERMAX ELECTRONICA, en su política de mejora constante, se reserva el derecho a modificar el contenido de este documento así como las características de los productos que en él se refieren en cualquier momento y sin previo aviso.
-
Página 3: Tabla De Contenido
Central AC PLUS Central AC PLUS ÍNDICE INTRODUCCIÓN ......................4 PASOS DE INSTALACIÓN Y PUESTA EN MARCHA INSTALACIÓN AC PLUS ..6 DESCRIPCIÓN DE LA CENTRAL ................7 Conectores de la central ................. 7 Configuración de Dip-Switches ............... 8 Leds de estado de la central ................9 CARACTERÍSTICAS TÉCNICAS ................ -
Página 4: Introducción
Central AC PLUS INTRODUCCIÓN Sistema de control de acceso AC PLUS El sistema AC PLUS, es un sistema de control de acceso centralizado que permite afrontar instalaciones complejas de varios accesos con funciones ampliadas. El sistema AC PLUS integra los siguientes servicios: - Control de Accesos. - Página 5 Existen dos niveles de anti-retorno asociados a un mismo identificador, según se acceda a la instalación por una puerta peatonal o vehicular (el tipo de puerta se define mediante la aplicación «AC PLUS Server»). Se puede situar a todos los usuarios fuera del perímetro a una hora determinada programada - Test continuo de los dispositivos.
-
Página 6: Pasos De Instalación Y Puesta En Marcha En Instalaciones Ac Plus
Si se emplean decoders en la instalación, programar mediante la aplicación Decowin, la dirección y parámetros de cada salida de decoder . Para programar los decoders conectados a la central AC PLUS, es necesario poner la central en modo mantenimiento (dip-switch 2 de SW1 en posición «ON»). -
Página 7: Descripción De La Central
En el caso de disponer de Conserjería, además de cablear los terminales «+, -, Sa y Sb» es necesario cablear los terminales 2 y 6 del conector de la central AC PLUS a los terminales «2 y 6» del conector de la Conserjería MDS Digital. -
Página 8: Configuración De Dip-Switches
Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Configuración de Dip-switches 6 SW1 FUNCIÓN Sin uso Mantenimiento activado: Permite la... -
Página 9: Leds De Estado De La Central
Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Leds de estado de la central AC PLUS 12Vdc ON D 1 2 3 ON DIP CONF 1 2 3 4... -
Página 10: Características Técnicas
Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS CARACTERÍSTICAS TÉCNICAS - Alimentación: 12 Vdc. - Consumo: 150 mA. -
Página 11: Esquemas De Conexión
Bus de Decoders Alimentación 12 Vdc + - 12V PRIM. DECODERS 12Vdc ALIMENTADOR 12 Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT POWER SUPPLY REF. 4410 PANEL 0 Bus de Lectores TX RX 1 2 3... -
Página 12: Conexión De Lectores Con Controlador De Puerta Integrado
Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Conexión de «Lectores con controlador de puerta integrado» a «Central AC PLUS» D2 D1 + PROX. MDS/CAC PROX. MDS/CAC DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MÓDULO PROXIMIDAD... -
Página 13: Conexión Pc-Central Ac Plus
Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS CONEXIÓN PC-CENTRAL AC PLUS Interfaz 2338 - Puerto PC RS-232 D2 D1 + DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT REF. - Página 14 RoHS ON DIP 1 2 3 4 1 2 3 4 5 6 7 8 D2 D1 + DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT REF. 4410 PANEL 0 A B G A Power Marrón...
- Página 15 Conexión mediante «Terminal de gestión remota» Ref. 1087 Conexión mediante Interfaz Ref. 2466 + Terminal de gestión remota Ref. 1087 D2 D1 + DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT REF. 4410 PANEL 0 A B G A Ref.
-
Página 16: Actualización De Firmware De La Central Ac Plus - Update
2º. Conectar el interfaz de conexión entre PC-Central (ver apartado conexión PC-Central) ON DIP 3º. Poner el dip-switch 4 de SW1 de la central AC PLUS a ON 1 2 3 4 4º. Dar alimentación a la central: los leds X e Y parpadean alternativamente. - Página 17 Technical publication of an informative nature published by FERMAX ELECTRONICA S.A.U. As part of its policy of constant improvement, FERMAX ELECTRONICA reserves the right to modify the content of this document and the characteristics of the products referred to in it at any time and without prior notice.
- Página 18 Connection of Readers with integrated door controller ......12 Connection of Door Controller ............... 12 Connection of several AC PLUS central units - FXL Network ..... 12 PC-AC PLUS CENTRAL UNIT CONNECTION ............. 13 UPDATING THE FIRMWARE OF THE AC PLUS CENTRAL UNIT ....... 16...
-
Página 19: Introduction
This information is prepared on the PC using the "AC PLUS Server" and "AC PLUS Access" access control software (available in www.fermax.com) and is then sent to the AC PLUS central unit. - Página 20 (the type of door is defined using the "AC PLUS Server" application). It can be programmed so that all users must be outside the perimeter at a given time.
-
Página 21: Steps For Installation And Start-Up Of Ac Plus
AC PLUS Central Unit STEPS FOR INSTALLATION AND START-UP OF AC PLUS We will now describe the steps to follow for installation and start-up of the AC PLUS access control system. 1.- Install and configure the address of the AC PLUS Central Unit. -
Página 22: Description Of The Central Unit
If you have a Call Reception Centre, in addition to wiring terminals "+, -, Sa and Sb", it is necessary to wire terminals 2 and 6 of the AC PLUS call centre to terminals "2 and 6" of the MDS Digital Call Reception Centre. -
Página 23: Configuring Dip Switches
AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit... - Página 24 AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit Status LEDs of the Central Unit AC PLUS 12Vdc ON D 1 2 3 ON DIP CONF...
-
Página 25: Technical Characteristics
AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit TECHNICAL CHARACTERISTICS - Power supply: 12 Vdc. -
Página 26: Connection Diagrams
AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit... -
Página 27: Connection Of Readers With Integrated Door Controller
AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit Connection of "Readers with integrated door controller" to "AC PLUS Central Unit" D2 D1 + PROX. MDS/CAC PROX. MDS/CAC DECODERS... -
Página 28: Pc-Ac Plus Central Unit Connection
AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit PC-AC PLUS CENTRAL UNIT CONNECTION 2338 Interface - PC RS-232 Port D2 D1 + DECODERS 12Vdc UNIDAD CENTRAL AC PLUS... - Página 29 AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit...
- Página 30 AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit AC PLUS Central Unit Connection by means of "Remote Management Terminal"...
-
Página 31: Updating The Firmware Of The Ac Plus Central Unit
(through interface 2338, 2466, etc.) to the central unit/installation. 5.2-In the "Central Unit" box, enter the number of the AC PLUS central unit to be updated (configured at dipswitches 1 to 5 of the SW2) and press the "CON" button to establish communication with the central unit. - Página 32 « MANUEL CENTRALE AC PLUS » Code 97309Fb V07_15. Publication technique à caractère informatif éditée par FERMAX ELECTRONICA, S.A.U. Conformément à sa politique de perfectionnement continu, FERMAX ELECTRONICA, se réserve le droit de modifier, à tout moment et sans préavis, le contenu de ce document ainsi que les caractéristiques des produits auxquels il est fait référence.
- Página 33 Connexion du contrôleur de porte ..............12 Connexion de différentes centrales AC PLUS - réseau FXL ...... 12 CONNEXION PC-CENTRALE AC PLUS ..............13 MISE À JOUR DU MICROGICIEL DE LA CENTRALE AC PLUS - UPDATE ....16 Page 3...
-
Página 34: Introduction
Ces informations se préparent dans le PC à l’aide des logiciels de contrôle d’accès « AC PLUS Server » et « AC PLUS Access » (disponible en www.fermax.com). Elles sont ensuite envoyées à l’unité centrale AC PLUS. - Página 35 (le type de porte est défini grâce à l’application « AC PLUS Server »). Il est possible de mettre tous les utilisateurs hors du périmètre en fonction d’une heure déterminée et programmée.
- Página 36 Si l’on utilise des décodeurs sur l’installation, il faut programmer, à l’aide de l’application Decowin, l’adresse et les paramètres de chaque sortie du décodeur. Afin de programmer les décodeurs connectés à la centrale AC PLUS, il faut mettre la centrale en mode maintenance (commutateur DIP 2 de SW sur « ON »).
-
Página 37: Description De La Centrale
S’il y a une conciergerie, il faudra, outre le câblage des terminaux « +, -, Sa et Sb », câbler les terminaux 2 et 6 du connecteur de la centrale AC PLUS aux terminaux « 2 et 6 » du connecteur de la conciergerie MDS Digital. -
Página 38: Configuration Des Commutateurs Dip
Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Configuration des commutateurs DIP 6 SW1 FONCTION Sans fonction M a i n t e n a n c e Maintenance activée : permet de... -
Página 39: Del De Statut De La Centrale
Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS DEL de statut de la centrale AC PLUS 12Vdc ON D 1 2 3 ON DIP CONF 1 2 3 4... -
Página 40: Caractéristiques Techniques
Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS CARACTÉRISTIQUES TECHNIQUES - Alimentation : 12 V cc - Consommation : 150 mA - Température de fonctionnement : de 10 ºC à... -
Página 41: Schémas De Connexion
Bus de décodeurs Alimentation 12 V cc PRIM. + - 12V DECODERS 12Vdc ALIMENTADOR 12 Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT POWER SUPPLY REF. 4410 PANEL 0 Bus de lecteurs TX RX 1 2 3... -
Página 42: Connexion Des Lecteurs Avec Contrôleur De Porte Intégré
Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Connexion des «lecteurs avec contrôleur de porte intégré» à la « centrale AC PLUS » D2 D1 + PROX. MDS/CAC PROX. MDS/CAC DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MÓDULO PROXIMIDAD... -
Página 43: Connexion Pc-Centrale Ac Plus
Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS Centrale AC PLUS CONNEXION PC-CENTRALE AC PLUS Interface 2338 - Port PC RS-232 D2 D1 + DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT REF. - Página 44 RoHS ON DIP 1 2 3 4 1 2 3 4 5 6 7 8 D2 D1 + DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT REF. 4410 PANEL 0 A B G A Power...
- Página 45 Connexion par le biais du « terminal de gestion à distance » réf. 1087 Connexion par le biais de l’interface réf. 2466 + terminal de gestion à distance réf. 1087 D2 D1 + DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT REF. 4410 PANEL 0 A B G A Réseau...
-
Página 46: Mise À Jour Du Microgiciel De La Centrale Ac Plus - Update
(via l’interface 2338, 2466, etc.) à la centrale/ installation. 5.2-Saisir dans la case « Centrale » le numéro de la centrale AC PLUS à mettre à jour (configuré sur les commutateurs DIP de SW2 allant de 1 à 5) et appuyer sur le bouton « CON »... - Página 47 Technische Veröffentlichung zu Informationszwecken - Herausgeber: FERMAX ELECTRONICA S.A.U. FERMAX ELECTRONICA, behält sich das Recht vor, den Inhalt dieses Dokuments sowie die technischen Eigenschaften der erwähnten Produkte ohne vorherige Ankündigung zu ändern, um dadurch den ständigen Weiterentwicklungen und den damit in Verbindung stehenden Verbesserungen Rechnung zu tragen.
- Página 48 Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale INHALTSVERZEICHNIS EINLEITUNG ......................... 4 INSTALLATIONSSCHRITTE UND INBETRIEBNAHME DER ZUTRITTSKONTROLLZENTRALE ................6 PROGRAMMIERUNG DER ZUTTRITTSKONTROLLZENTRALE ......... 7 Anschlüsse der Zentrale ................. 7 Konfiguration der DIP-Schalter ..............8 LEDs der Zustandsanzeige der Zentrale ............9 TECHNISCHE EIGENSCHAFTEN .................
-
Página 49: Einleitung
Über sie können Zutritte (Leser), Benutzer, Relais, Sensoren, Türstationen usw. zur Anlage hinzugefügt und Zutrittsbeschränkungen der Benutzer definiert werden. Diese Information wird im PC mit Hilfe der Zutrittskontrollsoftware "AC PLUS Server" und "AC PLUS Access" (verfügbar in www.fermax.com) vorbereitet und an die Zutrittskontrolleinheit übermittelt. - Página 50 Abhängigkeit davon, ob die Anlage über eine Personentür oder ein Fahrzeugtor/Garagentür betreten wird (die jeweilige Tür wird mittels der Anwendung "AC PLUS Server" definiert). Zu einem bestimmten Zeitpunkt können sämtliche Benutzer als außerhalb des Perimeters befindlich programmiert werden.
-
Página 51: Installationsschritte Und Inbetriebnahme Der Zutrittskontrollzentrale
Nach der Decoderprogrammierung kann der Wartungsmodus deaktiviert werden. 5.- Konfiguration der Anlage (Programmierung der vorhandenen Zentrale oder Zentralen) Mit Hilfe der Anwendung AC PLUS Server (verfügbar in www.fermax.com) werden sämtliche Elemente der Anlage programmiert und konfiguriert (siehe dazu Benutzerhandbuch der Anwendung). -
Página 52: Anschlüsse Der Zentrale
2 D1 D2 - 1 2 3 4 1 2 3 4 5 6 7 8 DECODERS CONFIG #CENTRAL 12Vdc TEST D. UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT REF. 4410 FUSIBLE 0.5A FUSE POWER TEST P. -
Página 53: Konfiguration Der Dip-Schalter
Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Konfiguration der DIP-Schalter 6 SW1 FUNKTION Nicht belegt Wartung aktiviert: Ermöglicht die Wartung deaktiviert: ON DIP Programmierung der an die Betriebsmodus der 1 2 3 4 Zentrale angeschlossenen Decoder Modus Zentrale über den Decoderbus. -
Página 54: Leds Der Zustandsanzeige Der Zentrale
Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale LEDs der Zustandsanzeige der Zentrale 12Vdc ON D 1 2 3 ON DIP CONF 1 2 3 4 1 2 3 4 5 6 7 8 DECODERS CONFIG #CENTRAL 12Vdc MADE IN TEST D. -
Página 55: Technische Eigenschaften
Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale TECHNISCHE EIGENSCHAFTEN - Stromversorgung: 12 V Gleichstrom - Stromverbrauch: 150 mA - Betriebstemperatur: 10º C bis 60º C - Abmessungen: 175 x 90 x 40 mm (Länge-Höhe-Breite) - Fixierung: DIN-Schiene oder 2 Schrauben zur Wandbefestigung Seite 10... -
Página 56: Schaltschemata
Basisanschlussschema Decoderbus Stromversorgung 12 V Gleichstrom + - 12V PRIM. DECODERS 12Vdc ALIMENTADOR 12 Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT POWER SUPPLY REF. 4410 PANEL 0 Leserbus TX RX 1 2 3 Sa Sb... -
Página 57: Anschluss Mehrerer Zutrittskontrollzentralen An Fxl-Netzwerk
Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Anschluss "Leser mit integriertem Türkontroller" an "Zutrittskontrollzentrale" D2 D1 + PROX. MDS/CAC PROX. MDS/CAC DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MÓDULO PROXIMIDAD MÓDULO PROXIMIDAD MADE IN SPAIN Data/Clock Data/Clock PROXIMITY MODULE PROXIMITY MODULE STAND ALONE STAND ALONE AC PLUS CENTRAL UNIT REF. -
Página 58: Verbindung Pc-Zutrittskontrollzentrale
Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale VERBINDUNG PC-ZUTRITTSKONTROLLZENTRALE Schnittstelle 2338 - PC-Schnittstelle RS-232 D2 D1 + DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT REF. 4410 PANEL 0 A B G A Maximallänge: 15 m 220 Vac PRIM. - Página 59 RoHS ON DIP 1 2 3 4 1 2 3 4 5 6 7 8 D2 D1 + DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT REF. 4410 PANEL 0 A B G A Power...
- Página 60 Zutrittskontrollzentrale Verbindung mittels "Fernbedienungsterminal", Ref. 1087 Verbindung mittels Schnittstelle, Ref. 2466 + Fernbedienungsterminal", Ref. 1087 D2 D1 + DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT REF. 4410 PANEL 0 A B G A Netzwerk Ref.
- Página 61 Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale Zutrittskontrollzentrale AKTUALISIERUNG DER FIRMWARE DER ZUTRITTSKONTROLLZENTRALE (UPDATE) Die Firmware der Minizentrale kann mit den neuesten Versionen aktualisiert werden, um zusätzliche Funktionen (nach Erscheinung) oder Verbesserungen der Funktionsweise der Zentrale zu integrieren. Zur Aktualisierung der Firmware ist es erforderlich, über die Anwendung "Update.exe"...
- Página 62 Código 97309Pb V07_15. Publicação técnica de carácter informativo editada por FERMAX ELECTRONICA S.A.U. A FERMAX ELECTRONICA, na sua política de melhoramento constante, reserva-se o direito de modificar o conteúdo deste documento assim como as características dos produtos que nele são referidos a qualquer momento e sem aviso prévio.
- Página 63 Ligação de leitores com controlador de porta integrado ......12 Ligação do Controlador de Porta ..............12 Ligação de várias centrais AC PLUS - Rede FXL ........12 LIGAÇÃO PC-CENTRAL AC PLUS ................13 ACTUALIZAÇÃO DE FIRMWARE DA CENTRAL AC PLUS - UPDATE ....... 16...
-
Página 64: Introdução
Central AC PLUS INTRODUÇÃO Sistema de controlo de acesso AC PLUS O sistema AC PLUS é um sistema de controlo de acesso centralizado que permite tratar instalações complexas de vários acessos com funções ampliadas. O sistema AC PLUS integra os seguintes serviços: - Controlo de Acessos. - Página 65 Existem dois níveis de anti-retorno associados a um mesmo identificador, consoante se aceda à instalação por uma porta pedonal ou de veículos (o tipo de porta é definido através da aplicação «AC PLUS Server»). Podem-se situar todos os utilizadores fora do perímetro a uma determinada hora programada - Teste contínuo dos dispositivos.
-
Página 66: Passos Da Instalação E Colocação Em Funcionamento Em Instalações Ac Plus
3.- Ligar a Central de Portaria por cabo. Se existir central de portaria na instalação (para dotar o sistema de intercomunicação), ligar a portaria por cabo ao conector «Panel 0» da central AC PLUS. A portaria ocupa o endereço 0 do bus de leitores. -
Página 67: Descrição Da Central
Sb», é necessário ligar por cabo os terminais 2 e 6 do conector da central AC PLUS aos terminais «2 e 6» do conector da Portaria MDS Digital. Ligação ao PC: Bus RS-485 de ligação entre o PC e a Central AC PLUS. (Ver a secção Ligações Central-PC). -
Página 68: Configuração De Dip-Switches
Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Configuração de Dip-switches 6 SW1 FUNÇÃO Sem uso Manutenção activada: permite a M a n u t e n ç... -
Página 69: Leds De Estado Da Central
Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS LEDs de estado da central AC PLUS 12Vdc ON D 1 2 3 ON DIP CONF 1 2 3 4... -
Página 70: Características Técnicas
Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS CARACTERÍSTICAS TÉCNICAS - Alimentação: 12 Vdc. - Consumo: 150 mA. -
Página 71: Esquemas De Ligação
Bus de Decoders Alimentação 12 Vdc + - 12V PRIM. DECODERS 12Vdc ALIMENTADOR 12 Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT POWER SUPPLY REF. 4410 PANEL 0 Bus de Leitores TX RX 1 2 3... -
Página 72: Ligação De Leitores Com Controlador De Porta Integrado
Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Ligação de «Leitores com controlador de porta integrado» à «Central AC PLUS» D2 D1 + PROX. MDS/CAC PROX. MDS/CAC DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MÓDULO PROXIMIDAD... -
Página 73: Ligação Pc-Central Ac Plus
Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS LIGAÇÃO PC-CENTRAL AC PLUS Interface 2338 - Porta PC RS-232 D2 D1 + DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT REF. - Página 74 RoHS ON DIP 1 2 3 4 1 2 3 4 5 6 7 8 D2 D1 + DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT REF. 4410 PANEL 0 A B G A Power...
- Página 75 Ligação através do «Terminal de gestão remota» Ref. 1087 Ligação através da Interface Ref. 2466 + Terminal de gestão remota Ref. 1087 D2 D1 + DECODERS 12Vdc UNIDAD CENTRAL AC PLUS MADE IN SPAIN AC PLUS CENTRAL UNIT REF. 4410 PANEL 0...
-
Página 76: Actualização De Firmware Da Central Ac Plus - Update
PC (através da interface 2338, 2466, etc.) está ligado à central / instalação. 5.2- Introduzir na casa «Central» o número de central AC PLUS a actualizar (configurado nos dip-switch 1 a 5 de SW2) e premir o botão «CON» para estabelecer comunicação com a central. - Página 77 Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Central AC PLUS Pág. 17...
