Cambio y control del
casquillo deslizante
E681ES_01.DOC
Desmontaje de la cuchilla de mortajar
1. Afloje el tornillo de sujeción (7).
2. Gire 45° la pieza portadora (20).
3. Tire de la pieza portadora (20) hacia abajo para sacarla.
4. Desenrosque la cuchilla de mortajar (1).
Montaje de la cuchilla de mortajar
1. Aplique un poco de grasa lubricante "S1" (nº de pedido
0121486) en el cuadrado de la cuchilla de mortajar y en el
orificio de la pieza portadora.
2. Al realizar el montaje, observe que la profundidad de
penetración sea correcta.
5.3

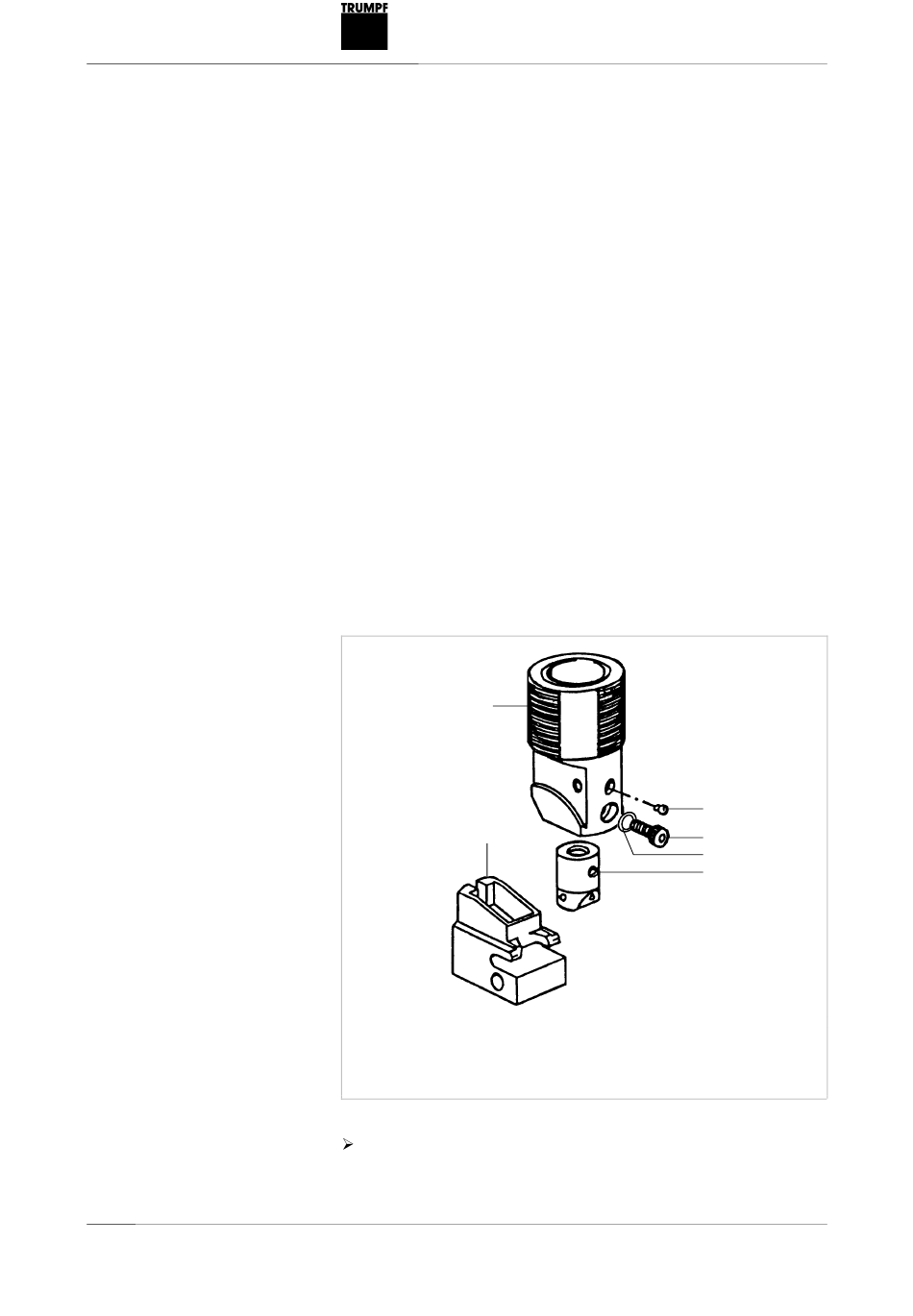

Cambio del casquillo deslizante
En caso necesario, cambie el casquillo deslizante.
20
28
18 Boquilla de lubricación plana
20 Cuerpo soporte
21 Arandela
Casquillo deslizante
Si el juego del casquillo deslizante y la cuchilla de mortajar es
> 0.3 mm, cambie el casquillo deslizante.
18
23
21
22
22 Casquillo deslizante
23 Tornillo cilíndrico
28 Contrasoporte
4BMantenimiento
Fig. 9658
31
