DPM IV
H
G

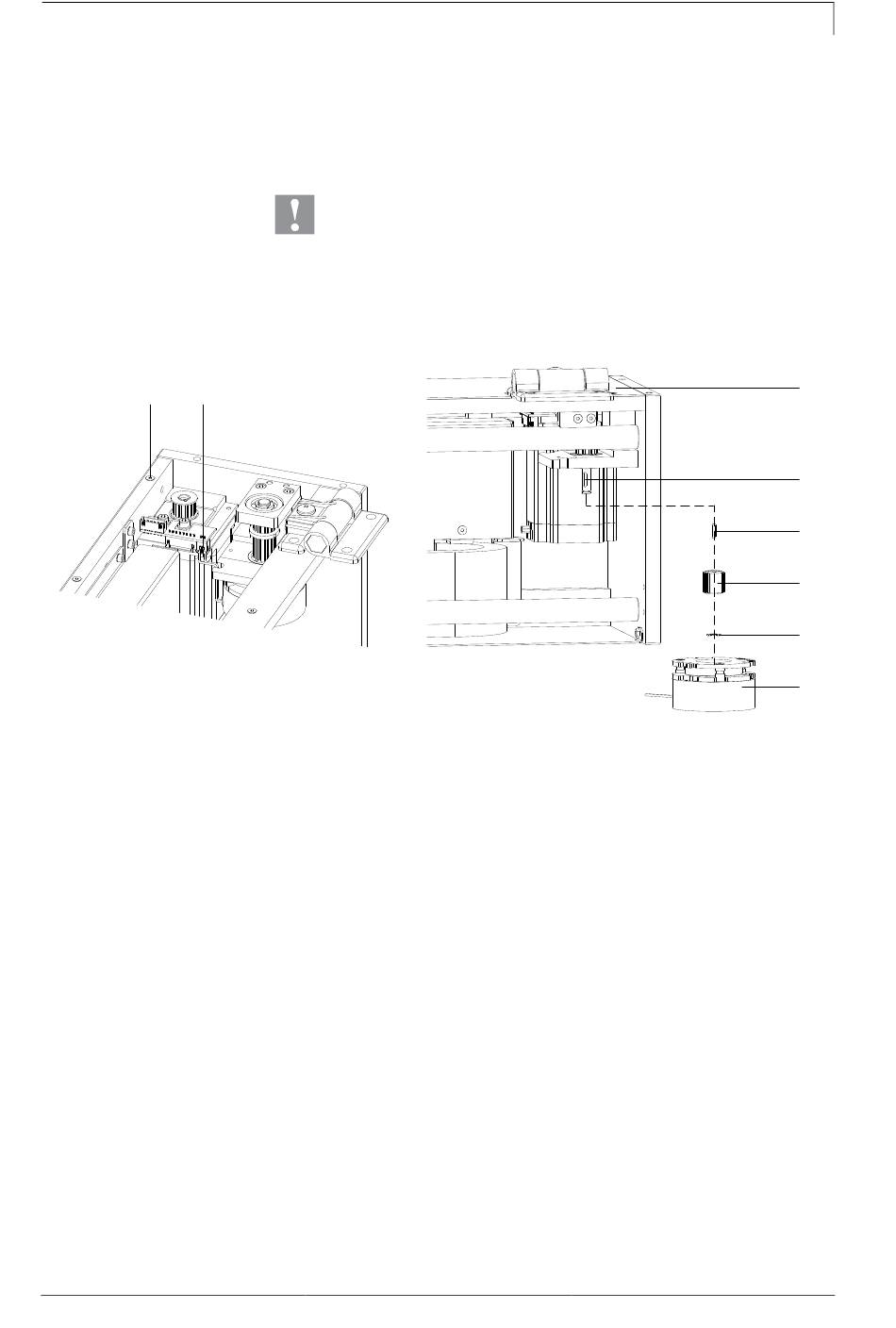

Figura 1
03.21
3
Reinstalar opciones
3.1 Freno
¡PRECAUCIÓN!
Riesgo de daño debido a un cortocircuito.
Antes de todos los trabajos de mantenimiento del sistema de
impresión desconectar la red de corriente y aguardar
brevemente hasta que la fuente de red se haya descargado.
1. Desatornille los seis tornillos de contravuelta (H) y retire la
cubierta superior (A).
2. Abra la tapa o retírela desatornillando los cuatro tornillos de las
bisagras.
3. Inserte la llave pluma (C) en la ranura correspondiente (B) en el
eje.
4. Inserte el espárrago (D) en el eje y fijelo con la protección del eje
(E).
5. Retire el seguro de transporte de goma del freno (F).
6. Empuje el freno (F) sobre el espárrago y apriételo con los tornillos
suministrados al soporte del freno, de manera que la salida del
cable quede en el frente del motor.
7. Inserte el cable de conexión por el rodamiento (G) de la placa de
distribución por la parte de abajo.
8. Cierre la tapa y ponga la cubierta superior (A) atornillando los seis
tornillos de contravuelta (H).
Manual de asistencia técnica
Reinstalar opciones
A
B
C
D
E
F
11
