Mecánica
J

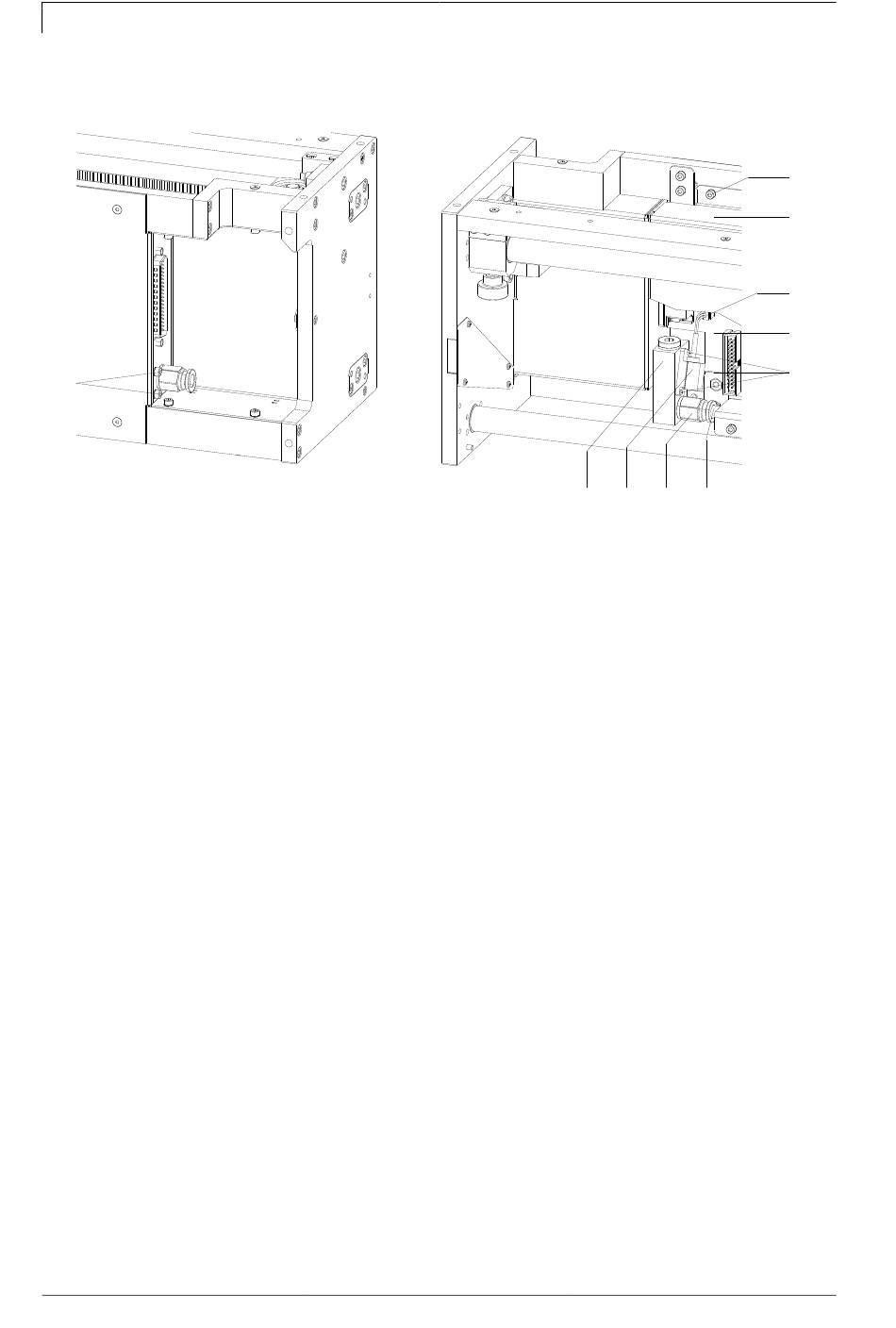

Figura 44
Desmontaje del
sensor de presión
68
6.20 Sensor de presión
1. Desatornille los seis tornillos de contravuelta y retire la cubierta
superior.
2. Abra la tapa o retírela desatornillando los cuatro tornillos de las
bisagras.
3. Desplace el carro de impresión a la adecuada posición de servicio
técnico.
4. Desatornille los cuatro tornillos (A) y retire la placa de cubierta
(B).
5. Afloje el conector del zócalo (C) del sensor de presión (H) de la
placa del motor (D).
6. Quite el tubo neumático (F) del racor (G). Para que la operación
le resulte más fácil, abra algunos elementos de la cadena de
alimentación (véase la nota en el capítulo 6.11, página 50).
7. Desatornille los dos tornillos (J).
8. Retire completamente el bloque del conector (I) con el sensor de
presión (H).
9. Afloje los dos tornillos (E) y retire el sensor de presión (H) del
bloque de conexión (I).
Manual de asistencia técnica
I
H
G
F
DPM IV
A
B
C
D
E
03.21
