Electrónica – encapsulado de sobremesa (sustitución de componentes)
Desmontaje de la placa
puerto entrada/salida
Montaje de la placa
puerto entrada/salida
28
5.2 Placa puertos entrada/salida
¡AVISO!
Las entradas y salidas pueden verificarse en el punto del menú
Asistencia técnica.
Al activarse una entrada, la posición correspondiente a la entrada se
situa en 1.
Para activar una salida, se deberá situar el cursor en la posición
correspondiente y ajustar 1. Para desactivar la salida, la posición
correspondiente se debe colocar de nuevo en 0.
Las entradas y salidas marcadas con una 'X' no están disponibles.
A
D
C

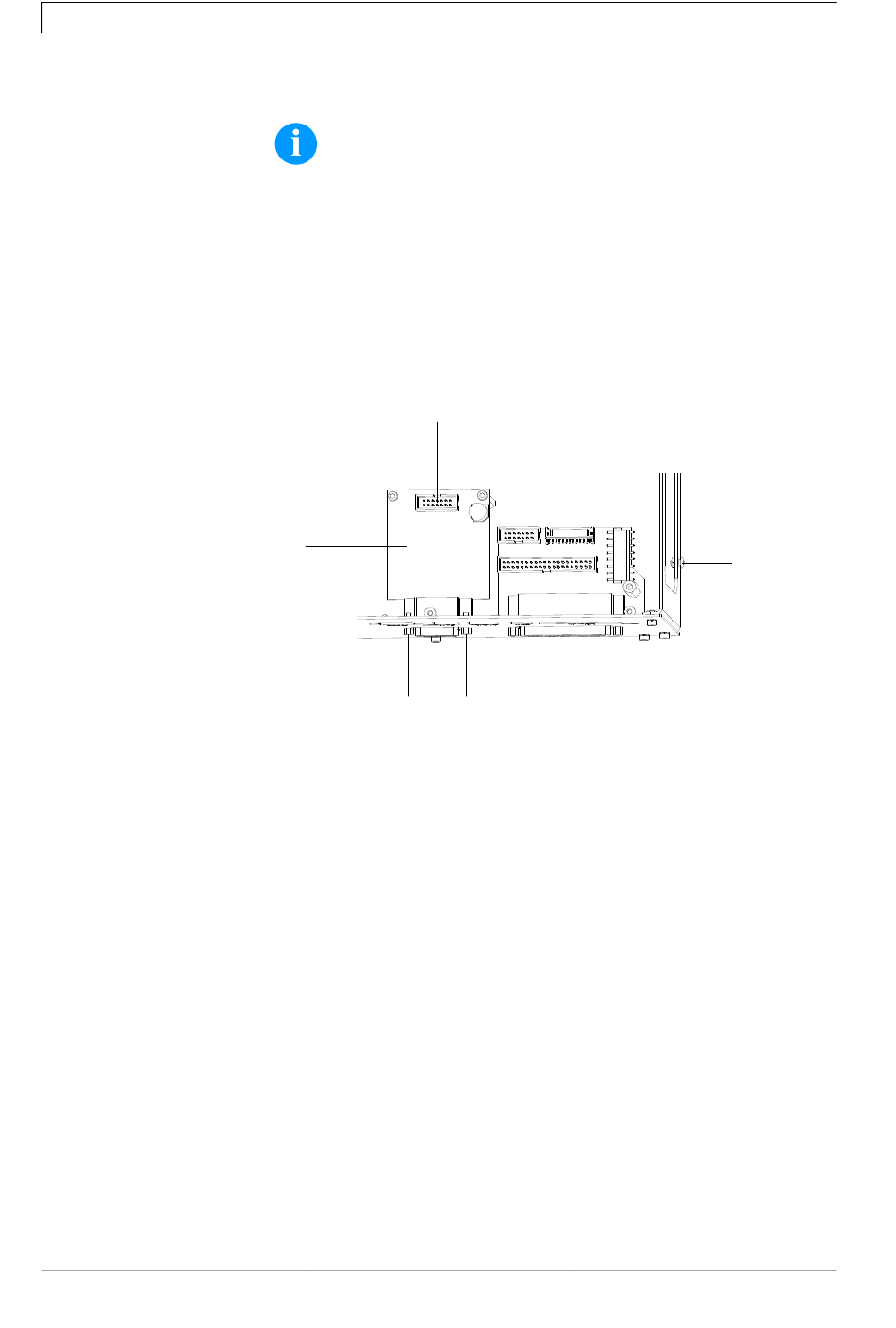

Figura 14
1. Desenchufe la unidad de control de la red eléctrica.
2. Desatornille los cuatro tornillos (B) y retire la cubierta de la unidad
de control.
3. Retire la placa base CPU (véase capítulo 5.4, en página 30).
4. Afloje los tornillos de retención (C) en el zócalo SUB-D.
5. Saque la placa de E/S (D) y retire las conexiones (A).
1. Conecte la nueva placa de E/S (D) con el cable correspondiente
(A) y emplácelo.
2. Apriete los tornillos (C).
3. Instale de nuevo la CPU (véase capítulo 5.4, en página 30).
4. Monte nuevamente la cubierta de la unidad de control.
5. Conecte de nuevo el cable de alimentación.
Manual de asistencia técnica
C
DPM IV
B
03.21
