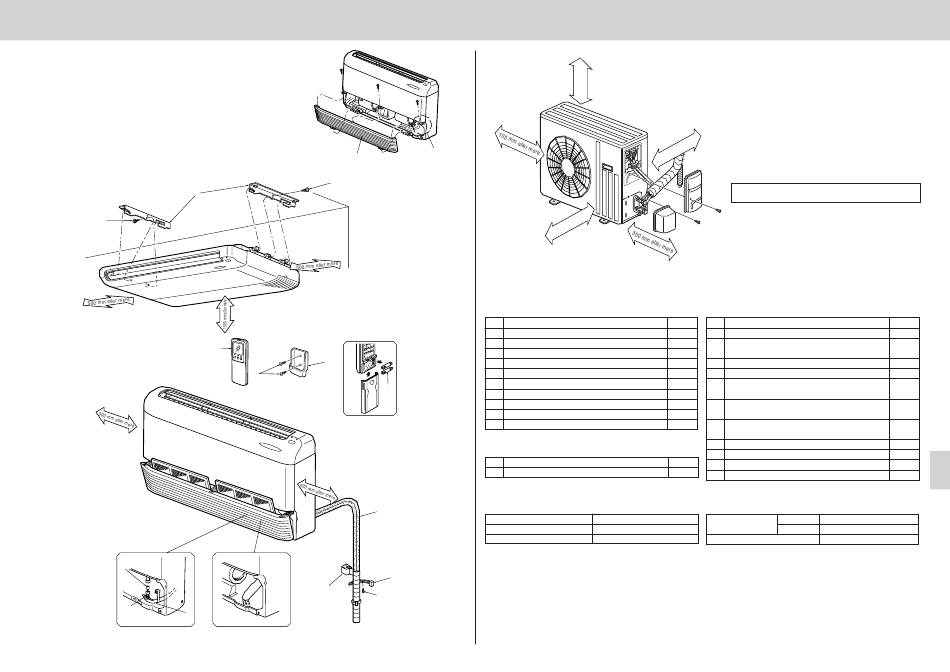

3. INSTALLATIONSDIAGRAM & TILBEHØR
Bemærkning:
Tilbehør til denne enhed er pakket sammen med enheden. Fjern
frontgitteret som vist til højre herfor (Se afsnittet "AFMONTERING
AF FRONTGITTER"), og kontrollér tilbehøret før installationen.
1
2
G
7
8
Frontgitter
2
3
4
5
6
A
E
C
F
Hold som en regel en fri afstand
på mindst 500 mm, hvis forsiden
og begge sider er frie
Tilbehør
Hold som en regel
en fri afstand på
mindst 500 mm, hvis
bagsiden, begge si-
der og oversiden er
frie
TILBEHØR
Kontroller følgende dele før installering.
<Indendørsenhed>
Del
1
Monteringsplade
Monteringsskrue til enheden 5 × 12 mm
2
3
Trådløs fjernbetjening
4
Holder til fjernbetjeningen
Monteringsskrue til 4 3,5 × 16 mm (Sort)
5
6
Batteri (AAA) til fjernbetjeningen
7
Bremseslange
8
Drænrørsbeklædning
9
Udstødningsdæksel
Skrue til 9 4 × 10 mm
0
<Udendørsenhed>
A
Afløbsmuffe
B
Afløbsdæksel
EKSTRAUDSTYR
Navn
Luftrensefilter
Lugtrensefilter
115
Mindst 100 mm Mindst 200
mm, hvis der er forhindringer
på begge sider
Når rørene skal fastgøres på en væg, som er tin-
belagt eller har metalnet, anvendes et kemisk be-
handlet træstykke, 20 mm eller tykkere, mellem
væggen og rørene, eller der vikles 7 til 8 omgange
isolerende vinyltape rundt om rørene.
Enhederne skal installeres af en autoriseret leverandør i
henhold til de lokale bestemmelser.
DELE, DE SELV SKAL SKAFFE
Antal
A
2
Kølerør
B
2
Indendørs/udendørs tilslutningskabel
1
(2 leder, 1,0 mm
2
)
C
1
Rørtape
D
2
Drænrør (PVC-rør: ø 26 mm udvendig diameter)
E
2
Monteringstape til kølerør
1
(Mængden afhænger af rørlængden.)
F
Monteringsskrue til E
1
1
(Mængden afhænger af rørlængden.)
G
2
Drænrørssamling (PVC-rør: ø 26 mm
udvendig diameter, L = 50 mm)
H
Strømforsyningskabel
I
Reparationsdele til rørhul (kit og væghulsdæksel)
1
J
Monteringsbolt til monteringsplade (M10)
2
K
Møtrik, fjederskive til J (M10)
KØLE- OG DRÆNRØRSSTØRRELSER
Artikelnummer
Væske
Kølerør
MAC-1200FT
Gas
MAC-1700DF
Drænrør
Del
Antal
1 sæt
1
1
1
2-5
2-5
1
2
1
4
4 sæt
ø 6,35 udvendig diameter
ø 15,88 udvendig diameter
Hårdt PVC-rør: ø 26
