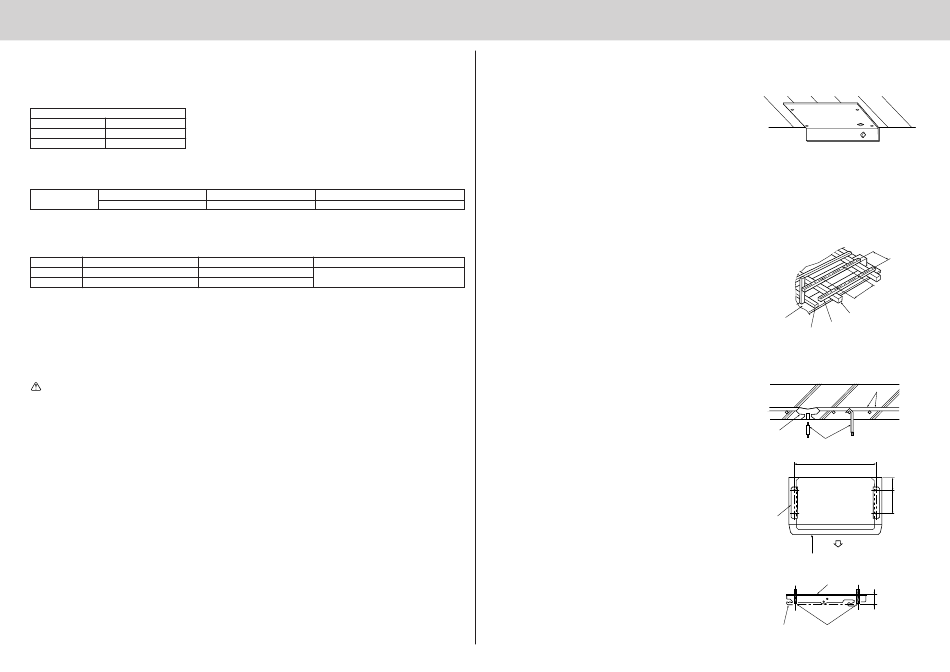

FLÄNSANSLUTNINGAR
• Enheten har flänsade anslutningar på inomhus- och utomhussidan.
• Kylmedelsrören används för att ansluta inomhus- och utomhusenheterna så som visas i figuren nedan.
• Isolera både kylmedels- och dräneringsrör helt för att undvika kondensation.
Begränsningar
Rörlängd Max. 25 m
Höjdskillnad Max. 10 m
Antal böjar Max. 10
• Justering av kylmedel É Om rörlängden överstiger 7 m, behövs extra kylmedel (R410A).
(Utomhusenheten är laddad med kylmedel för rörlängder upp till 7 m.)
7 m max.
Rörlängd
Över 7 m
FÖRBEREDELSE AV RÖR
1 Tabellen nedan visar specifikationerna för kommersiellt tillgängliga rör.
Rör Yttre diameter
För vätska 6,35 mm
För gas 15,88 mm
• Använd kopparrör eller sömlösa rör av kopparlegering med en tjocklek på 0,8 mm (för ø6,35) eller 1,0 mm
(för ø15,88). Använd aldrig tunna rör med en tjocklek på mindre än 0,8 mm (för ø6,35) eller 1,0 mm (för
ø15,88) eftersom tryckmotståndet blir otillräckligt.
2 Tillse att de 2 kylmedelsrören är väl isolerade för att förhindra kondensation.
3 Kylmedelsrörens krökningsradie måste vara 100 mm eller mer.
Försiktighet:
Använd alltid isolering med föreskriven tjocklek. Om den är för tjock får den inte plats bakom inomhus-
enheten och om den är för tunn bildas det kondens på utsidan.
Extra kylmedel behövs ej —
Extra kylmedel krävs Kylmedel som skall tillsättas 20 g/m
Isoleringens tjocklek Isoleringsmaterial
8 mm Värmetålig skumplast
8 mm 0,045 specifik vikt

4. INSTALLATION AV INOMHUSENHET

4-1 FÖR UPPHÄNGNING AV INOMHUSENHETEN FRÅN TAKET
4-1-(1) MONTERING AV FÄSTPLÅTENS FÄSTBULTAR
1. Avgör platserna för installationsplåtens fästbultar.
• Använd installationsmallen för att avgöra platserna för
installationsplåtens fästbultar J.
a Installationsmall
Detaljerna är tryckta på mallen.
Observera: Omgivande temperatur och fuktighet kan göra att
mallen krymper eller expanderar. (Mät dess di-
mensioner innan hålen borras.)
2. Upphängningsstruktur (Tillse att installationsplatsen är
stark).
I Trästruktur
• Välj ett tvärstag (en-våningshus) eller en huvudbalk
(två-våningshus) som förstärkning.
• Använd kraftiga bjälkar minst 60 mm i kvadrat för vink-
lar på 900 mm eller mindre och minst 90 mm i kvadrat
för vinklar på 900-1800 mm.
a Vinkel
c Taksparre
e Takbjälke
I Järnbetongstrukturer
• Säkra installationsplåtens fästbultar J så som visas
till höger eller använd vinklade ankare för att installera
installationsplåtens fästbultar J.
f Använd insatser med nominell kapacitet på 100-150 kg var
g Stålförstärkning
J Fästbult för installationsplåt
3. Vinkel för installationsplåtens fästbultar.
• Använd installationsplåtens fästbultar J M10 (× 4 inhand-
las lokalt).
a Inomhusenhet b Luftutlopp
1 Installationsplåt
• Utskjutande dimension på fästbultarna J från horisontal
baslinje mot vilken installationsplåten 1 monteras som till
höger.
c Horisontal baslinje
1 Installationsplåt
J Fästbult för installationsplåt
130
a
*Tag bort installationsmallen efter installationen.
b Innertak
b
d Konsol
c
f
J
1065 mm
1
a
c
1 J
a
a
e
d
g
150 mm
300 mm
b
Max. 40 mm
