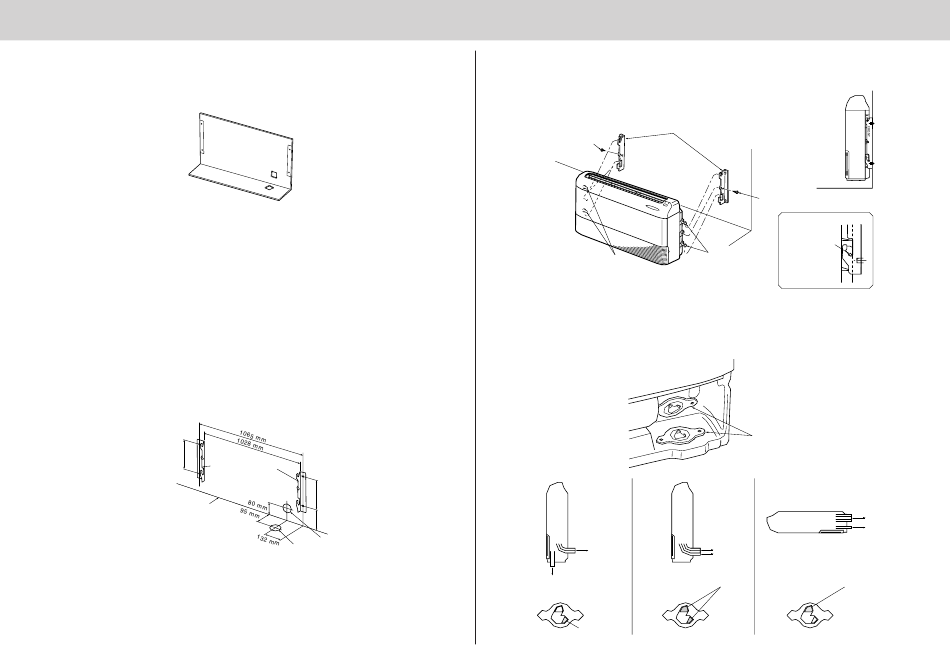

4-2 NÄR INOMHUSENHETEN INSTALLERAS PÅ EN VÄGG
4-2-(1) MONTERING AV INSTALLATIONSPLÅTENS FÄSTBULTAR
1. Avgör platserna för fästbultarna.
• Använd installationsmallen för att avgöra fästbultarnas J placering.
2. Kraftig vägg
• Finn en strukturell del (typ en vertikalregel) i väggen.
3. Vinkel för fästbult.
• Se 4-1-(1) 3. (Sid 131)
4-2-(2) MONTERING AV INSTALLATIONSPLÅTAR
1. Placera installationsplåtarna 1 i fästbultarna J.
• Se 4-1-(2) 1. (Sid 132)
2. För in installationsplåtens fästbult genom fjäderbrickan (2) och de dubbla muttrarna.
• Se 4-1-(2) 2 Fig. 4. (Sid 132)
4-2-(3) BORRHÅL
Avgör hålet för kylmedelsrören och dräneringsröret.
• Använd installationsmallen som nämns i 4-2-(1).
• Kontrollera dimensionerna nedan.
300 mm
Horisontal baslinje
Hål för kylmedelsrör och dräneringsrör
(för rörledning nedåt)
4-2-(4) BORTTAGNING AV FRONTGALLER
• Se 4-1-(4). (Sid 132)
4-2-(5) ÖPPNING AV BORTTAGBAR DEL
• Se 4-1-(5). (Sid 132)
Installationsmall
* Tag bort installationsmallen efter installationen.
Installationsplåt 1
300 mm
Ø75
155 mm
Ø75
Hål för kylmedelsrör och dräneringsrör
(för rörledning på baksidan)
4-2-(6) MONTERING AV ENHET PÅ INSTALLATIONSPLÅTAR
1. Häng upp enheten från installationsplåten.
• Höj enheten så att upphängningsbulten (4) på enhetens sidor passar in i hålen på installationsplåten 1.
Fästskruv 2
Upphängningsbult
2. Säkra enheten på installationsplåtarna.
• Se till att fästskruven 2 dras åt ordentligt på enheten.
4-3 BORTTAGBART SKYDD
• När de borttagbara delarna avlägsnats skall kåpan 9 monteras på änden (så som visas nedan).
A
Kylmedelsrör
Dräneringsrör
Borttagbar del
132
Installationsplåt 1
Fästskruv 2
• Se till att
upphängnings-
skruven
Upphängningsbult
monteras i detta
läge.
Borttagbart skydd 9
B C
Kylmedelsrör
Dräneringsrör
Borttagbar del
Kylmedelsrör
Dräneringsrör
Borttagbar del
