198 | Srpski
Pričvršćivanje sa držačem (pogledajte sliku A)
Možete pričvrstiti laserski prijemnik pomoću držača 35 kako
na nekoj mernoj ploči gradjevinskog lasera 31 (pribor) tako i
na drugim pomoćnim sredstvima sa širinom do 65 mm.
Uvrnite držač 35 sa zavrtnjem za pričvršćivanje 34 u prihvat
29 na poledjini laserskog prijemnika.
Odvrnite zavrtanj za učvršćivanje 32, gurnite držač na primer
na mernu letvu gradjevinskog lasera 31 i ponovo stegnite
zavrtanj za učvršćivanje 32.
Gornja ivica 33 držača nalazi se na istoj visini kao i središnja
oznaka 23 i može se upotrebiti za markiranje laserskog zraka.
Pričvršćivanje sa magnetom (pogledajte sliku B)
Ako sigurno pričvršćivanje nije neophodno potrebno, možete
laserski prijemnik pričvrstiti pomoću magnetne ploče 22 na
čeonoj strani čeličnih delova.

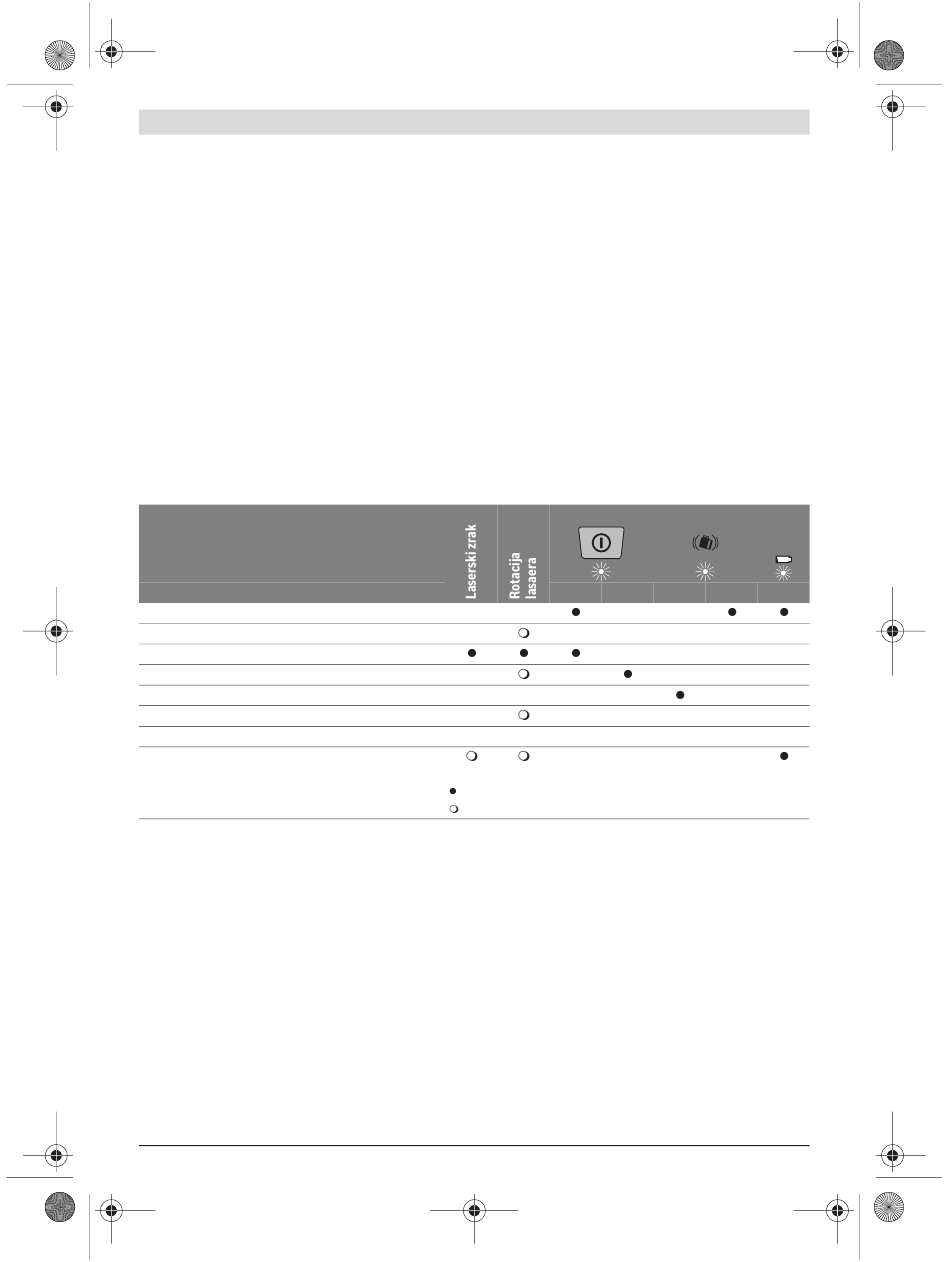

Pregled pokazivača
Uključivanje mernog alata (1 s auto test)
Nivelisanje ili dodatno nivelisanje
Nivelisan merni alat/spreman za rad
Prekoračenje područja automatskog nivelisanja
Šok alarm je aktiviran
Šok alarm je oslobodjen
Napon baterije je za ≤2 h rada
Baterija prazna
Održavanje i servis
Održavanje i čišćenje
Držite rotacioni laser, uredjaj za punjenje i laserski prijemnik
uvek čiste.
Ne uranjajte rotacioni laser, uredjaj za punjenje i laserski
prijemnik u vodu ili druge tečnosti.
Brišite zaprljanja sa vlažnom, mekom krpom. Ne
upotrebljavajte nikakva sredstva za čišćenje ili rastvarače.
Čistite redovno na rotacionom laseru posebno površine na
izlaznom otvoru lasera i pazite pritom na končiće.
Ako bi rotacioni laser, uredjaj za punjenje ili laserski prijemnik
i pored brižljivog postupka proizvodnje i kontrola nekada
otkazao, popravku mora izvoditi neki stručan servis za Bosch-
električne alate. Ne otvarajte sami rotacioni laser, uredjaj za
punjenje i laserski prijemnik.
1 619 929 J22 | (27.6.11)

Radni primeri

Kontrola dubina gradjevinskih iskopa (pogledajte sliku C)
Postavite merni alat na neku stabilnu podlogu ili montirajte ga
na stativ 30.
Radovi sa stativom: Usmerite laserskih zrak na željenu visinu.
Prenesite odnosno prekontrolišite visinu na odredjenom
mestu.
Radovi bez stativa: Iznadjite visinsku razliku izmedju
laserskog zraka i visine na referentnoj tački pomoću laserske
tablice sa ciljem 37. Prenesite odnosno prekontrolišite
izmerenu visinsku razliku na cilju.
Pri merenju na velika rastojanja trebali bi merni alat uvek da
postavite na sredini radne površine na neki stativ da bi
smanjili uticaje smetnji.
Montirajte pri radu na nesigurnom tlu merni alat na stativ 30.
Pazite na to, da je funkcija šok opomene aktivirana, da bi
izbegli pogrešna merenja pri kretanjima na tlu ili potresima
mernog alata.
zeleno crveno zeleno crveno
2x/s 2x/s
2x/s
2x/s
2x/s Trepćuća frekvencija (dva puta u sekundi)
Trajan rad
Funkcija zaustavljena
Navedite kod svih pitanja i naručivanja rezervnih delova
neizostavno broj predmeta prema tipskoj tablici rotacionog
lasera, uredjaja za punjenje odnosno laserskog prijemnika
koji imaju 10 mesta.
Servis i savetovanja kupaca
Servis odgovara na Vaša pitanja u vezi popravke i održavanja
Vašeg proizvoda kao i u vezi rezervnih delova. Šematske
prikaze i informacije u vezi rezervnih delova naći ćete i pod:
www.bosch-pt.com
Bosch-ov tim savetnika će Vam pomoći kod pitanja u vezi
kupovine, primene i podešavanja proizvoda i pribora.
2x/s
2x/s
