12 VDC timer with previous delay has two time scales selectable through SW1 and SW2 (scale A or B), Adjustable
times between 0.1 second and 4 minutes. Allows activation by push button or by voltage.
OPERATION : When activating the timer by push button or voltage, the set delay time starts without activating the
relay. After this time, the relay is activated for the set working time.
POWER SUPPLY: Connect the 12 VDC power supply to the POWER terminal respecting the + and - polarity
Install a switch for circuit protection and your own safety, according to CE standard.
Before activating the switch, make the rest of the circuit connections.
To supply 230 V AC you can use our recommended FE 103 or FE 300 power supplies.
La minuterie 12 VDC avec retard précédent a deux échelles de temps sélectionnables via SW1 et SW2 (échelle A ou
B), temps réglables entre 0,1 seconde et 4 minutes. Permet l'activation par bouton poussoir ou par tension.
FONCTIONNEMENT : Lorsque la minuterie est activée par un bouton ou une tension, la temporisation réglée est
démarrée sans activer le relais.Après ce temps, le relais est activé pour le temps de fonctionnement réglé.
ALIMENTATION: Connectez l'alimentation 12 VDC à la borne POWER en respectant la polarité de + et -
Installez un interrupteur pour la protection du circuit et votre propre sécurité, conformément à la norme CE.
Avant d'activer le commutateur, effectuez le reste des connexions du circuit.
Pour alimenter 230 V AC, vous pouvez utiliser nos alimentations FE 103 ou FE 300 recommandées.
Temporisateur retardateur
Temporizador retardador
0.1 second to 4 minute
www.cebek.com
-
sat@fadisel.com

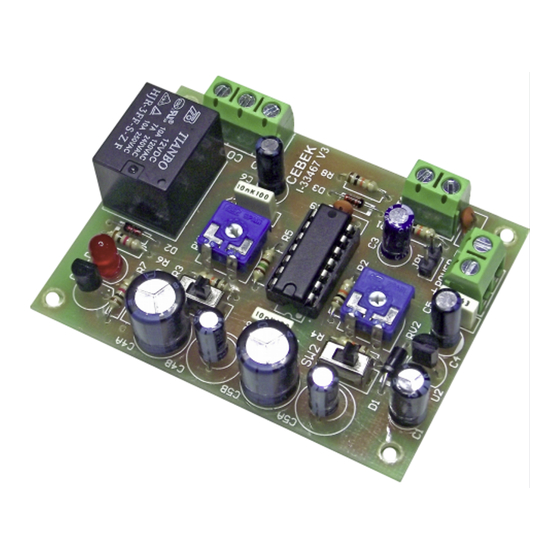

Delay timer
I-33
Technical characteristics
Voltage : 12 VDC
Current consumption : 10 to 50 mA
Timing comfiguration scale A : 0,1 to 24 secs.
Timing comfiguration scale B : 1 sec. To 4 mins
Activaton : pushbutton or voltage
Output type : Relay NO / NC
Max. Output load : 7A (2A for indutive loads)
Size : 53,75 x 72 mm.
Weigh : 39,8 gr.
Din rail : C-7563
