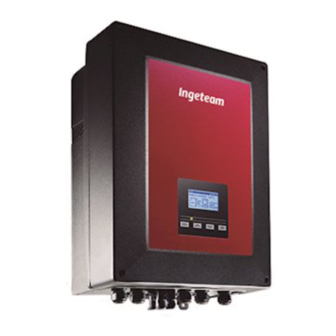

Ingeteam INGECON SUN STORAGE 1Play 3TL Manual De Instalacion Y Uso
Ocultar thumbs
Ver también para INGECON SUN STORAGE 1Play 3TL:
- Manual de instalacion y uso (308 páginas) ,
- Manual de instalacion y uso (76 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Publicidad
Tabla de contenido
Manuales relacionados para Ingeteam INGECON SUN STORAGE 1Play 3TL
Resumen de contenidos para Ingeteam INGECON SUN STORAGE 1Play 3TL
- Página 1 INGECON SUN STORAGE 1Play Manual de instalación y uso...
- Página 2 Ingeteam Power Technology, S.A. - Energy ABH2013IQC01_ 02/2015 Avda. Ciudad de la Innovación, 13 31621 SARRIGUREN (Navarra) - Spain Tel.: +34 948 28 80 00 Fax.: +34 948 28 80 01 e-mail: solar.energy@ingeteam.com Service Call Center: +34 948 698 715...
-
Página 3: Ingecon Sun Storage 1Play
Ingeteam INGECON SUN STORAGE 1Play Manual de instalación y uso ABH2013IQC01_ - Manual de instalación y uso... - Página 4 Ingeteam La copia, circulación o uso de este documento o de su contenido requiere un permiso por escrito. Su incumplimiento será denunciado por daños y perjuicios. Todos los derechos están reservados, incluyendo aquellos que resulten de derechos de patentes o registro del diseño.
-
Página 5: Tabla De Contenido
Contenidos Ingeteam Contenidos Contenidos ..............................5 1. Información sobre este manual ........................8 1.1. Campo de aplicación y nomenclatura ....................8 1.2. Destinatarios ...........................8 1.3. Simbología ............................8 2. Descripción del equipo ..........................9 2.1. Esquema eléctrico del sistema ......................9 2.2. Accesorios opcionales ........................9 2.3. Requerimientos EMC ........................9 2.4. - Página 6 Ingeteam Contenidos 12.2. Requisitos del cableado para la conexión del sensor de temperatura del sistema de almacenamiento ...29 12.3. Proceso de conexión del sensor de temperatura del sistema de almacenamiento ........29 13. Conexión de la comunicación CAN del sistema de gestión del sistema de almacenamiento ......30 13.1.
- Página 7 Contenidos Ingeteam 23. Solución de problemas .........................50 23.1. Alarmas ............................50 24. Tratamiento de residuos ........................52 ABH2013IQC01_ - Manual de instalación y uso...
-
Página 8: Información Sobre Este Manual
Ingeteam recomienda que la instalación de este equipo sea realizada por un instalador profesional. 1.3. Simbología A lo largo de este manual se utilizarán diferentes símbolos con el fin de remarcar y resaltar ciertos textos. A continuación se explican los significados generales de estos. -
Página 9: Descripción Del Equipo
Descripción del equipo Ingeteam 2. Descripción del equipo 2.1. Esquema eléctrico del sistema – INGECON SUN STORAGE 1Play Sistema de almacenamiento. Relé de la red o generador auxiliar. Entrada fotovoltaica. Entrada de red o generador auxiliar. Transformador (opcional). Salida de red de consumo. -
Página 10: Tabla De Características
Ingeteam Descripción del equipo 2.5. Tabla de características Entrada sitema de almacenamiento (DC) Rango de tensión del sistema de almacenamiento 48 ~ 300 V 48 ~ 300 V 96 ~ 300 V 96 ~ 300 V Tensión extendida de operación... -
Página 11: Protección Diferencial
Descripción del equipo Ingeteam RD1699/2011, DIN V VDE V 0126-1-1, EN 50438, CEI 0-21, VDE-AR-N 4105:2011-08, G59/2, G83/2 , AS4777.2, AS4777.3, IEC 62116, IEC 61727, UNE 206007-1, ABNT Normativa de conexión a red pública NBR 16149, ABNT NBR 16150, South African Grid code, IEEE 929Thailand MEA & PEA requirements La potencia máxima del inversor será... -
Página 12: Seguridad
Es obligatorio para comprobar ausencia de tensión utilizar elementos de medida de categoría III-1000 Voltios. Ingeteam no se responsabiliza de los daños que pudieran causarse por una utilización inadecuada de sus equipos. Ingeteam no se responsabiliza de los daños que pudieran causarse por una utilización inadecuada de los equipos. - Página 13 Seguridad Ingeteam Realizar todas las maniobras y manipulaciones sin tensión. Como medida mínima de seguridad en esta operación, se deberán observar las llamadas 5 reglas de oro: Desconectar. Prevenir cualquier posible realimentación. Verificar la ausencia de tensión. Poner a tierra y en cortocircuito.
-
Página 14: Equipo De Protección Individual (Epi)
Las herramientas y/o equipos empleados en trabajos en tensión deben poseer, al menos, aislamiento de categoría III-1000 Voltios. En caso de que normativas propias del lugar exijan otro tipo de equipo de protección individual, el equipo recomendado por Ingeteam se deberá completar adecuadamente. ABH2013IQC01_ - Manual de instalación y uso... -
Página 15: Recepción Del Equipo Y Almacenamiento
4.2. Identificación del equipo El número de serie del equipo lo identifica de forma inequívoca. En cualquier comunicación con Ingeteam se debe hacer referencia a este número. Si se han adquirido inversores con transformador, el transformador y el inversor se recibirán en cajas separadas. -
Página 16: Transporte Del Equipo
Se deberá proteger el equipo durante su transporte de golpes mecánicos, vibraciones, proyecciones de agua (lluvia) y cualquier otro producto o situación que pueda dañar o alterar su comportamiento. La no observancia de estas instrucciones puede causar la pérdida de la garantía en el producto, de la cual Ingeteam no es responsable. 5.1. Transporte Transporte mediante transpaleta Se deberán observar al menos las siguientes prescripciones:... -
Página 17: Preparación Para La Instalación Del Equipo
Preparación para la instalación del equipo Ingeteam 6. Preparación para la instalación del equipo A la hora de decidir la ubicación del equipo y planificar su instalación, se deberán seguir una serie de pautas derivadas de las características del mismo. En este capítulo se resumen estas pautas y se detallan elementos externos al equipo necesarios para su correcto funcionamiento. -
Página 18: Condiciones Medioambientales
Ingeteam Preparación para la instalación del equipo • Debe mantenerse libre de obstáculos una zona de 50 cm en la parte superior e inferior del equipo y de 30 cm en sus laterales. Solamente así el sistema de refrigeración del equipo funcionará correctamente. - Página 19 Preparación para la instalación del equipo Ingeteam Para los modelos TL, la distancia entre los taladros será la siguiente: En los modelos con transformador, es el transformador el que se fija a la pared. Posteriormente el inversor se adosará al transformador.
-
Página 20: Protección De La Conexión A La Red De Consumo
Ingeteam Preparación para la instalación del equipo 6.4. Protección de la conexión a la red de consumo Interruptor magnetotérmico Es posible la instalación de un interruptor magnetotérmico y/o fusible en la conexión del inversor a la red de consumo. La siguiente tabla aporta los datos necesarios para la selección de dicho dispositivo por el instalador.
