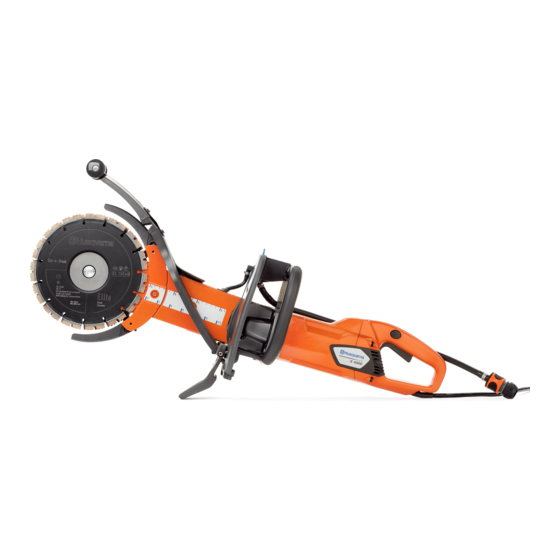

Husqvarna K4000 Manual
  1. Manuales
  2. Marcas
  3. Husqvarna Manuales
  4. Cortadoras
  5. K 4000 Cut-n-Break
  6. Manual
Husqvarna K4000 Manual

Husqvarna K4000 Manual

Ocultar thumbs Ver también para K4000:

Publicidad

Enlaces rápidos

Descargar este manual
Manual de taller
K4000
Español
474 - 002 - 27.06.2018

Publicidad

loading

Manuales relacionados para Husqvarna K4000

Resumen de contenidos para Husqvarna K4000

  • Página 1 Manual de taller K4000 Español 474 - 002 - 27.06.2018...
  • Página 2 2.2 Instrucciones generales de seguridad....4 2.3 Símbolos que aparecen en el producto....4 3 Datos de mantenimiento 3.1 Símbolos que aparecen en los esquemas..... 5 3.2 K4000 Wet/Cut-n-Break......... 6 3.3 K4000 Wet............. 7 3.4 K4000 Wet............. 8 3.5 K4000 Cut-n-Break..........9 3.6 K4000 Cut-n-Break..........

  • Página 3: Introducción

    1.5 Herramientas de mantenimiento El manual contiene información acerca de las herramientas de mantenimiento necesarias. Utilice siempre herramientas originales de Husqvarna. 474 - 002 - 27.06.2018 Introducción - 3...

  • Página 4: Seguridad

    2 Seguridad 2.1 Definiciones de seguridad 2.3 Símbolos que aparecen en el producto Las definiciones siguientes indican el nivel de gravedad ADVERTENCIA: Su uso descuidado o para cada palabra de señalización de riesgo. erróneo puede provocar lesiones o la muerte al operador o a otras personas. ADVERTENCIA: Lesiones a personas.

  • Página 5: Símbolos Que Aparecen En Los Esquemas

    3 Datos de mantenimiento 3.1 Símbolos que aparecen en los esquemas Perno Par de apriete Phillips Grasa Pozidrive Sellador de roscas Ranura Torx Allen 474 - 002 - 27.06.2018 Datos de mantenimiento - 5...
  • Página 6 3.2 K4000 Wet/Cut-n-Break 6.5-7 2.5-3 2.5-3 6.5-7 1-1,2 2-2.5 6 - Datos de mantenimiento 474 - 002 - 27.06.2018...
  • Página 7 3.3 K4000 Wet 33-35 25-30 6.5-7 474 - 002 - 27.06.2018 Datos de mantenimiento - 7...
  • Página 8 3.4 K4000 Wet 5-10 2.5-3 9-9.5 8 - Datos de mantenimiento 474 - 002 - 27.06.2018...
  • Página 9 3.5 K4000 Cut-n-Break 10-12 33-35 10-12 6.5-7 474 - 002 - 27.06.2018 Datos de mantenimiento - 9...
  • Página 10 3.6 K4000 Cut-n-Break 8-10 20-25 10 - Datos de mantenimiento 474 - 002 - 27.06.2018...
  • Página 11 3.7 K4000 Cut-n-Break 25-30 10-15 7-10 474 - 002 - 27.06.2018 Datos de mantenimiento - 11...

  • Página 12: Herramientas De Mantenimiento

    4 Herramientas de mantenimiento 4.1 Resumen de las herramientas de servicio Pos. Designación Uso previsto N.º de pedido/Fuente Llave Torx del General 502 71 27-02 centro de servi- cio T10, T20, Prensa de coji- Para colocar el cojinete de la caja de 506 37 61-02 netes engranajes...
  • Página 13 Pos. Designación Uso previsto N.º de pedido/Fuente Multímetro Para controlar las funciones del sis- Amprobe 37XR-A u otro modelo que pueda me- tema eléctrico dir la inductancia Grasa Para lubricar la caja de engranajes 503 97 64-01 - Wet / 574 20 30-01 Cut-n-Break Martillo de iner- Para retirar el cojinete de la caja de Hay muchos fabricantes...

  • Página 14: Resumen Del Producto Para Reparación Y Mantenimiento

    5 Resumen del producto para reparación y mantenimiento 5.1 Resumen de los componentes K4000Wet 1. Disco de corte (no se incluye) 7. Mango trasero 2. Protección de la hoja 8. Disyuntor 3. Boquilla de pulverización a cada lado 9. Dispositivo de bloqueo del eje 4.

  • Página 15: Resumen De Componentes K4000Cut-N-Break

    5.2 Resumen de componentes K4000Cut-n-Break 1. Discos de corte (no se incluyen) 9. Disyuntor 2. Protección de la hoja 10. PRCD (dispositivo portátil de corriente residual) (No para Reino Unido e Irlanda) 3. Protección contra salpicaduras 11. Conexión para tubería de agua 4.

  • Página 16: Estructura Básica

    5.3 Estructura básica K4000Wet y Cut-n-Break poseen el mismo motor que hace posible el corte húmedo con pequeñas cantidades de agua. El manual de taller tiene secciones comunes para el motor y secciones diferentes para cada tipo de máquina. 1. Motor. La misma unidad para las dos máquinas. Disponible para 230 V (220-240 V) y 120 V (100-120 V).

  • Página 17: Escobillas De Carbón

    6 Reparación y mantenimiento 6.1 Escobillas de carbón 6.1.2 Para retirar las escobillas de carbón 1. Retire los tornillos y la cubierta de inspección. Las escobillas de carbón transmiten la corriente eléctrica al rotor. Las escobillas de carbón son piezas de desgaste y se deben examinar periódicamente.

  • Página 18: Para Instalar Las Escobillas De Carbón

    6.2 Portaescobillas de escobillas de carbón 6.1.3 Para instalar las escobillas de carbón 1. Limpie el portaescobillas. 6.2.1 Para retirar los portaescobillas de las 2. Instale las escobillas de carbón nuevas. escobillas de carbón Para 1. Retire las escobillas. Consulte el apartado retirar las escobillas de carbón en la página 17 2.

  • Página 19: Circuito Impreso

    4. Desmonte el botón de bloqueo y el muelle. 8. Retire los tornillos. 9. Quite los portaescobillas de las escobillas de carbón. 5. Quite el interruptor. 6.3 Circuito impreso 6. Retire los dos tornillos del mango izquierdo. El circuito impreso tiene dos funciones, Softstart y ™...

  • Página 20: Para Examinar El Prcd

    atraviesan una bobina. Si la misma corriente se dirige 6.5.1 Para examinar los cables eléctricos, contacto en ambas direcciones, la bobina no recibirá corriente. Si - PRCD hay un cortocircuito, habrá más corriente entrando a El PRCD solo deja pasar corriente cuando está través de la bobina que saliendo.

  • Página 21: Para Examinar Los Cables Eléctricos, Interruptor - Motor

    4. Mida entre las patillas de contacto, la toma de tierra 4. Mida entre las patillas de contacto y los puntos de y los puntos de contacto relacionados en el PRCD. contacto en el interruptor. 6.5.2 Para examinar los cables eléctricos, contacto 6.5.3 Para examinar los cables eléctricos, - interruptor interruptor - motor...

  • Página 22: Para Examinar El Rotor

    examinar los cables midiéndolos en serie con el estator. 1. Retire la cubierta de inspección de las escobillas de Utilice el ajuste de resistencia, no del zumbador. Para retirar las carbón. Consulte el apartado escobillas de carbón en la página 17 1.

  • Página 23: Para Extraer El Estator

    6.6.2 Para extraer el rotor 3. Corte los cables del circuito impreso al estator en los empalmes. Para Para extraer el rotor, consulte la sección desmontar la caja de engranajes en la página 28 . 6.6.3 Para instalar el rotor Para instalar la Para instalar el rotor, consulte la sección caja de engranajes en la página 33 .
  • Página 24 7. Abra la caja de engranajes con un destornillador. 11. Retire la caja de engranajes y el rotor. 8. Retire el alojamiento del juego de engranajes. 12. Extraiga los dos tornillos que sujetan el estator. 9. Retire los cuatro tornillos de la caja de engranajes. 13.
  • Página 25 disminuir la inductancia y obtener un resultado más 4. Retire los tornillos del mango derecho. preciso. 1. Retire la cubierta de inspección de las escobillas de carbón. 5. Retire el mango derecho. 2. Aparte los muelles que sujetan las escobillas. 6.
  • Página 26 7. Corte los dos cables que van al estator en los Cuando se realiza una prueba con el estator en el empalmes. producto, la inductancia debe ser de 40 mH. La resistencia debe ser de unos 8 Ω. Si el estator está roto, una prueba de inductancia proporciona 0 mH.
  • Página 27 4. Retire los tornillos del mango derecho. 1. Retire la cubierta de inspección de las escobillas de carbón. 2. Aparte los muelles que sujetan las escobillas. 5. Retire el mango derecho. 3. Extraiga las escobillas hasta que dejen de estar conectadas con el rotor.

  • Página 28: Caja De Engranajes Wet

    7. Corte el cable que va al estator en el empalme. Unas grandes diferencias entre los devanados indican un defecto del estator. 6.8 Caja de engranajes Wet 8. Conecte una de las sondas del multímetro al cable de la escobilla de carbón. Conecte el otro al cable 6.8.1 Para desmontar la caja de engranajes cortado que va al estator.
  • Página 29 4. Retire los tornillos del alojamiento del juego de 8. Retire el tornillo del cable de masa. engranajes. 9. Retire la caja de engranajes y el rotor. 5. Abra con un destornillador. 10. Si el cojinete trasero no sale del alojamiento del motor, utilice un martillo y golpee suavemente.

  • Página 30: Para Retirar El Cojinete De La Caja De Engranajes

    Resumen de las herramientas de martillo de inercia. Nota: La tuerca debe aflojarse hacia la derecha. servicio en la página 12 1. Extraiga la presilla. 12. Retire el piñón de arrastre y el separador. 13. Ponga el rotor en un tornillo de banco con protecciones de mordazas blandas.

  • Página 31: Para Retirar La Corona De Rueda Dentada Del Eje

    6.8.6 Para instalar el cojinete de la cubierta del engranaje Para instalar el cojinete de la cubierta del engranaje, utilice la prensa de cojinetes Husqvarna, consulte Resumen de las herramientas de servicio en la página 12 . 1. Añada una arandela grande para facilitar la acción de la tuerca.
  • Página 32 6.8.8 Para instalar el cojinete de la caja de engranajes Para instalar el cojinete de la caja de engranajes, utilice la prensa de cojinetes Husqvarna y el manguito de 32 - Reparación y mantenimiento 474 - 002 - 27.06.2018...

  • Página 33: Para Instalar La Caja De Engranajes

    6.8.9 Para instalar la caja de engranajes 4. Coloque la caja de engranajes y el semirrotor en el alojamiento del motor. 1. Presione el rotor para introducirlo en la caja de engranajes. 5. Apriete el tornillo del cable de masa del alojamiento del motor.

  • Página 34: Caja De Engranajes Cut-N-Break

    8. Para aplicar grasa, utilice grasa Husqvarna. cambie unidad de corona de rueda dentada, sustituya el Resumen de las herramientas de servicio Consulte piñón de arrastre al mismo tiempo. en la página 12 . Se ha aplicado grasa del tipo correcto y en la cantidad adecuada.
  • Página 35 5. Abra con un destornillador. 9. Retire la caja de engranajes y el rotor. 6. Retire la unidad de corona de rueda dentada. 10. Si el cojinete trasero no sale del alojamiento del motor, utilice un martillo y golpee suavemente. 7.
  • Página 36 Resumen de las herramientas de 12. Retire el piñón de arrastre y el separador. martillo de inercia. servicio en la página 12 1. Extraiga la presilla. 13. Ponga el rotor en un tornillo de banco con protecciones de mordazas blandas. 14.

  • Página 37: Para Retirar El Cojinete De Agujas De La Caja De Engranajes

    Para instalar el cojinete de la caja de engranajes, utilice 1. Fabrique una herramienta de montaje como la de la la prensa de cojinetes Husqvarna y el manguito de ilustración. Coloque cinta o tubo termorretráctil en Resumen de montaje Husqvarna.
  • Página 38 3. Coloque la presilla con unos alicates para presillas. llave dinamométrica con una pinza en forma de U, Empuje la presilla en su posición con la puesto que no hay espacio suficiente para un herramienta. casquillo. 4. Coloque la caja de engranajes y el semirrotor en el alojamiento del motor.

  • Página 39: Protección De La Hoja

    6.10 Protección de la hoja 8. Para aplicar grasa, utilice grasa Husqvarna, 25 g. Resumen de las herramientas de servicio Consulte en la página 12 . No utilice otros tipos de grasa. 6.10.1 Para retirar la protección de la hoja Aplíquela en el piñón de arrastre y llene el cojinete...

  • Página 40: Para Instalar La Hoja Cut-N-Break

    de esta medida es no dañar el anillo de goma situado 3. Retire el tornillo y la tuerca. debajo de la arandela. 1. Coloque la protección de la hoja. Apriete los tornillos. 6.11.1.2 Para instalar la hoja Cut-n-Break 1. Presione la correa para sacarla del centro de la 2.

  • Página 41: Para Apretar La Correa Cut-N-Break

    3. Para evitar que la correa quede bloqueada entre las 6.11.2 Correa hojas, apriete ligeramente el tornillo central y, a continuación, gire la hoja. Repita esta operación 6.11.2.1 Para apretar la correa Cut-n-Break hasta que la hoja quede completamente apretada. 1.

  • Página 42: Para Retirar La Correa Cut-N-Break

    6.11.2.2 Para retirar la correa Cut-n-Break 4. Retire las placas. 1. Retire la protección de goma del tornillo. 2. Mueva la protección contra salpicaduras hacia un 5. Bloquee la tuerca y retire el tornillo central. Retire la lado. rueda de polea y la correa. 6.11.2.3 Para instalar la correa Cut-n-Break 3.

  • Página 43: Para Retirar El Cojinete Cut-N-Break

    3. Coloque la protección delantera. 6.11.3 Cojinete 6.11.3.1 Para retirar el cojinete Cut-n-Break Para retirar el cojinete, utilice una llave Husqvarna. Resumen de las herramientas de Consulte el apartado servicio en la página 12 1. Retire la protección de la correa.

  • Página 44: Para Instalar El Cojinete Cut-N-Break

    4. Ponga la llave como se muestra en la ilustración. 6.11.3.2 Para instalar el cojinete Cut-n-Break Presione o golpee el cojinete con un casquillo. Para instalar el cojinete, utilice una llave Husqvarna. Resumen de las herramientas de Consulte el apartado servicio en la página 12...

  • Página 45: Unidad De Corte Cut-N-Break

    6.11.4 Unidad de corte Cut-n-Break 4. Retire los tornillos de la protección contra salpicaduras, del asa y de la parte inferior de la caja de engranajes. 6.11.4.1 Para desmontar la unidad de corte La unidad de corte puede desmontarse para facilitar las reparaciones.

  • Página 46: Presillas De Manguera

    6.12.4 Presillas de manguera La presilla de manguera puede volver a utilizarse una vez retirada. 1. Abra la presilla de manguera con un destornillador. 6.12.1 Conexión para tubería de agua La conexión para tubería de agua está adaptada al 2. Cierre la presilla de manguera con unos alicates. ®...

  • Página 47: Para Colocar Los Cables En La Barra De Terminales

    pulverización tiene un diámetro menor al de las 6.13.2 Para colocar los cables en la barra de cortadoras de gasolina para limitar la cantidad de agua. terminales 1. Coloque los cables a fondo en la barra de terminales. Tenga en cuenta que los cables no se deben pelar.

  • Página 48: Para Instalar Empalmes Y Manguitos

    6.13.4 Para instalar empalmes y manguitos 1. Retire el aislamiento del cable unos 7 mm en los dos extremos del cable. Coloque los cables en el manguito de empalme. 2. Empuje el manguito de empalme con unos alicates para presillas de cables. Tire de los cables para asegurarse de que estén bloqueados contra el manguito de empalme.
  • Página 49 7 Esquemas 7.1 Esquema eléctrico 230 V 2. Cables con electricidad 3. Filtro EMC 4. Filtro EMC 5. Cable de masa: entrada de la red eléctrica - barra de terminales 6. Cable de masa: barra de terminales - circuito impreso 7.
  • Página 50 7.2 Esquema eléctrico 120 V 1. Al enchufe de la red eléctrica 2. Cables con electricidad 3. Cable de masa: entrada de la red eléctrica - barra de terminales 4. Barra de terminales 5. Cable de masa: barra de terminales - parte delantera de la máquina 6.
  • Página 51 7.3 Esquema eléctrica 120 V Reino Unido e Irlanda 1. Al enchufe de la red eléctrica 2. Cables con electricidad 3. Filtro EMC 4. Cable de masa: entrada de la red eléctrica - barra de terminales 5. Barra de terminales 6.
