Conexión De Alarma; Puerto De Alarma - Dahua Technology NVR4 Serie Manual De Usuario

No.
Nombre del puerto
4 4 Botón de encendido
5 5
Puerto USB
6 6
7 7 ENTRADA DE MICRÓFONO
8
Puerto VGA
9
Puerto HDMI
10
Puerto de entrada de energía
2.3 Conexión de alarma

2.3.1 Puerto de alarma

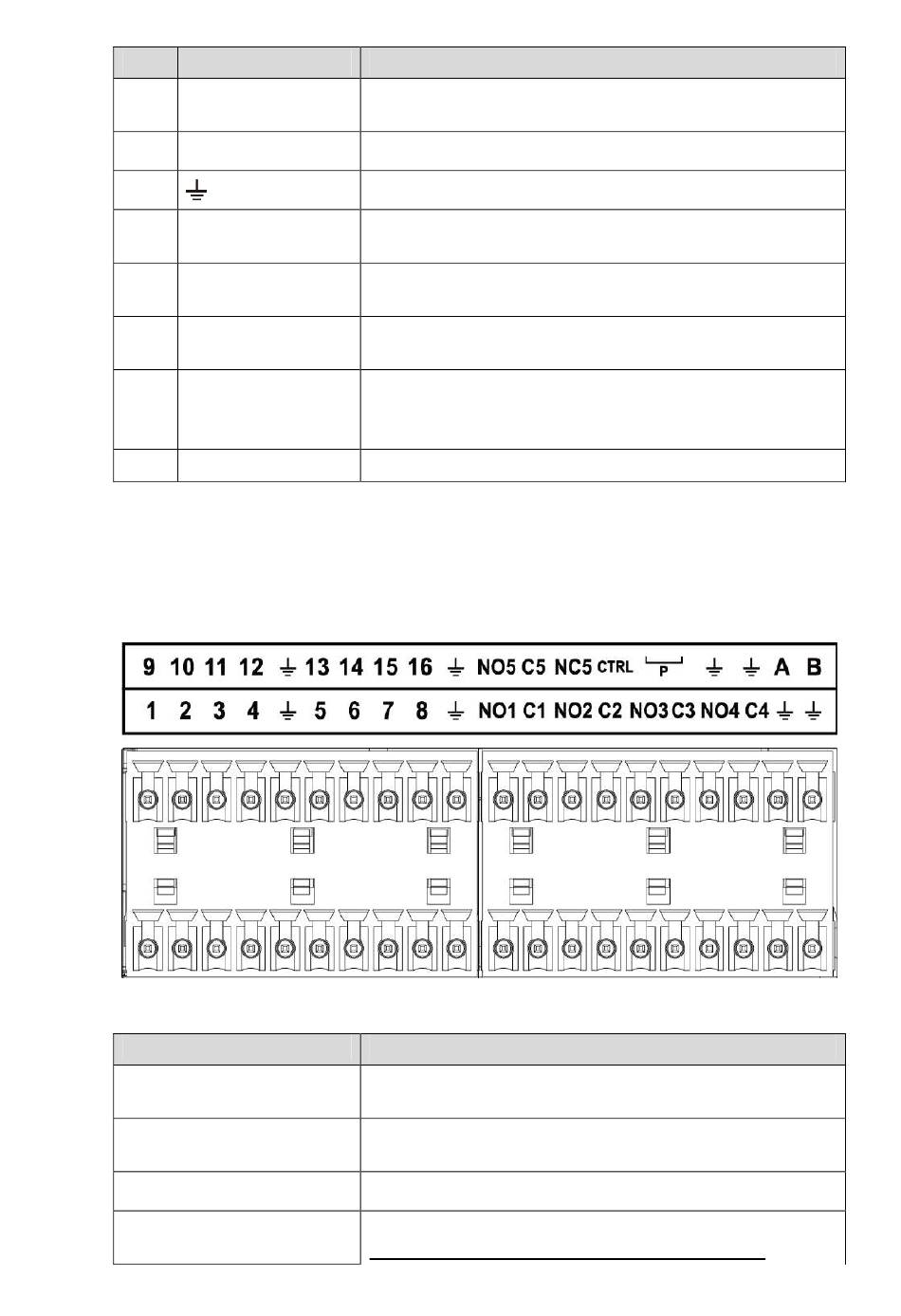

El puerto de alarma se muestra a continuación. Ver Figura 2-10. La siguiente figura solo como referencia.
Icono
1–16
NO1 C1, NO2 C2, NO3 C3, NO4 C4
NO5 C5 NC5
CTRL
Función
dispositivos como cámara y dispositivo de alarma. Asegúrese de que la fuente de
alimentación del dispositivo periférico sea inferior a 1A.
Enciende / apaga el NVR.
GND
Puerto USB3.0. Conéctese a dispositivos como mouse, dispositivo de almacenamiento
USB y grabadora USB.
Puerto de entrada de conversación bidireccional. Es para recibir señal de audio analógico de
dispositivos como micrófono, captación de sonido.
Puerto de salida de video VGA. Salida de señal de video analógico. Se puede conectar
al monitor para ver video analógico.
Puerto de salida de señal de audio y video de alta definición. Transmite video
de alta definición sin comprimir y datos de audio de múltiples canales a
pantallas con puerto HDMI.
Potencia de entrada de 100V-240V y 50Hz-60Hz.
Figura 2-10.
Tabla 2-7
Función
ALARMA1 – ALARMA16. La alarma se activa en el nivel bajo.
Cuatro grupos de salida de activación NO. (Boton de encendido / apagado).
Un grupo de salida de activación NO / NC. (Boton de encendido / apagado).
Salida de fuente de alimentación controlable. Controlar la salida de la
relé de alarma con botón de encendido y apagado. Controla el dispositivo de alarma con
Panel frontal y panel posterior 14
