S L I D E
I n s t r u c c i o n e s d e i n s t a l a c i ó n
m o t o r i z a c i ó n p a r a p u e r t a c o r r e d e r a
S L I D E 4 4 6
( M o t o r 1 2 V , t a r j e t a e l e c t r o n i c a C T H 4 6 ) = S L I D E 6 4 6 = S L I D E 6 0 0
S L I D E 8 4 3 / 2 4 V
( M o t o r 2 4 V , t a r j e t a e l e c t r o n i c a C T H 4 3 V / 2 4 V )
S L I D E 1 0 4 3 / 2 4 V
( M o t o r 2 4 V , t a r j e t a e l e c t r o n i c a C T H 4 3 V / 2 4 V )
S L I D E 4 4 6
S O L A R
S O L A R
( M o t o r 1 2 V , t a r j e t a e l e c t r o n i c a C T H 4 6 )
S L I D E 7 4 3 / 1 2 V
S O L A R
S O L A R
( M o t o r 1 2 V , t a r j e t a e l e c t r o n i c a C T H 4 3 V / 1 2 V )
https://es.ducatihome.it
m a n u a l
R E V 0 0 0 - 0 9 - 0 7 - 1 9 E S
Publicidad

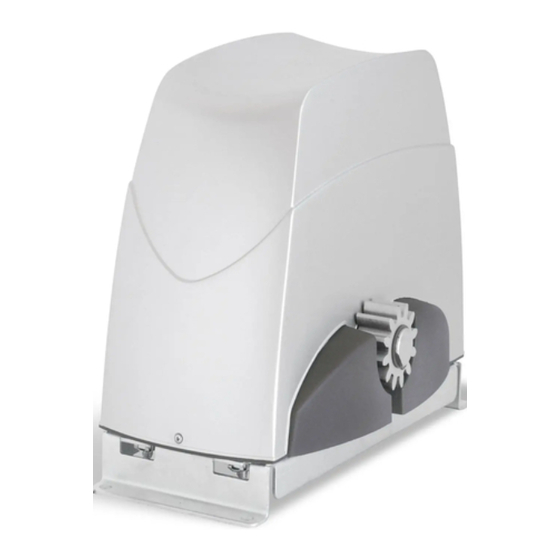

Resumen de contenidos para Ducati SLIDE 446
- Página 1 certified EN norms S L I D E m a n u a l R E V 0 0 0 - 0 9 - 0 7 - 1 9 E S I n s t r u c c i o n e s d e i n s t a l a c i ó n m o t o r i z a c i ó...
-
Página 2: Contenido Del Kit
Atención: a partir de enero de 2021 el bastidor suministrado podría ser el modelo RACK8622 con núcleo de acero y ranuras para fijación) DUCATI LÍMITES DE USO Y CARACTERÍSTICAS TÉCNICAS DE LOS MOTORES KIT SLIDE 446 y KIT SOLAR SLIDE KIT SLIDE... -
Página 3: Características Técnicas Tarjeta Electrónicas
Fusible de protección en el tablero Automático Fusible de protección del transformador 0,8A T ( 1,2A T ) DUCATI 433,92 MHz Radio Receptor 2 canales con codifica de Integrado código variable ( Ducati rolling code) Capacidad de memoria del receptor de radio... - Página 4 DUCATI índice Esquema Pagina ver también dibujos Contenido del kit según modelo / límites de uso / características técnicas Planos de instalación mecánica 5-10 Diagrama de la tarjeta electrónica CTH46 Diagrama de la tarjeta electrónica CTH43 12-13 Opiniones preliminares y consejos de seguridad...
-
Página 5: Diagrama De Instalación Y Dimensiones Del Motor
DUCATI DIAGRAMA DE INSTALACIÓN Y DIMENSIONES DEL MOTOR 19 cm 34 cm Orientación sur orientación sur Orientation Guía Guide Pared Pared Placa de fijación (opcio- Carril Tope mecánico de Rail Butée mécanique nal) la cancela de votre portail Cremallera Mandos a distancia A –... -
Página 6: Dibujo Para Una Instalación Rápida
DUCATI DIBUJO PARA UNA INSTALACIÓN RÁPIDA Rojo Azul ESTÁNDAR apertura a BLUE la derecha Azul Rojo Apertura a la izquierda BLUE Placa de fijación PLAK 8700 (opcional) Fijación directa al Atención, ajuste la posición del motor en la placa a la altura suelo máxima. -
Página 7: Ibujo Para Una Instalación Rápida
DUCATI IBUJO PARA UNA INSTALACIÓN RÁPIDA Bloquear Desacoplar 1-2mm max. sí Fijar la rejilla pieza a pieza pasando a la misma Portal distancia de el engranaje. la cremallera debe estar siempre a la misma distancia del engranaje sin mayores puntos de fricción. -
Página 8: Ajuste Provisional De Los Imanes De Los Finales De Carrera
DUCATI DIBUJO PARA UNA INSTALACIÓN RÁPIDA M = imán R = Reed, detector magnético MAGNO 003 imán de final de carrera M = imán R =Reed, detector magnético imán de final de carrera MAGNO 001 Ajuste provisional de los imanes de los finales de carrera Interruptor de límite de cancela... - Página 9 DUCATI DIBUJO PARA UNA INSTALACIÓN RÁPIDA 9.A.3 negro 9.A.4 negro amarillo rojo 9.A.1 9.A.2 CTH46 CTH46 CTH 43V/24 CTH43 CTH46 CTH43V (24V) CTH43 (12V) CTH43V (12V) Tarjetas en versión Tarjetas en versión 24V = alimentadas 12V = alimentadas transformador transformador...
-
Página 10: Ajuste Final De Los Imanes De Los Finales De Carrera
DUCATI DIBUJO PARA UNA INSTALACIÓN RÁPIDA 10.1 10.2 10.3 10.4 (LRN) Puerta cerrada CLOSED Time Power presione el botón en Presione y suelte el botón P1 (autoa- el control remoto para prendizaje del control remoto) memorizarlo 11.1 11.2 11.3 quear... -
Página 11: Instalación Rápida
DUCATI CTH46 INSTALACIÓN RÁPIDA: Diagrama de la tarjeta electrónica (ver también la página 20) Tarjeta electrónica CTH46 (12V) Conexiones: panel solar fotovol- cable de antena. taico toma de tierra de antena. 12V min.10W COM común. START contacto de ARRANQUE para control cableado de ciclo de apertura completa (contacto contacto para inicio de funcio- NA, normalmente abierto). - Página 12 DUCATI CTH43V Diagrama de la tarjeta electrónica Radio receptor Modelo de tarjeta electrónica CTH43V con fuente de alimentación de 12V: externo Ref.RX43 230(110V) conexión de batería de respaldo a través del cargador CMBAT (opcional) (en opción) CTH43/12V CMBAT Transformador max100 max1 sec.
-
Página 13: Diagrama De La Tarjeta Electrónica Alimentado Por Panel Solar
DUCATI CTH43V/12V Diagrama de la tarjeta electrónica alimentado por panel solar CMBAT DISPLAY Time Power (LRN) (TRAVEL) Conector para módulo CMBAT baterías de panel solar 12V min.7A 12V min 10W Time Power + alimentación positiva - alimentación negativa 9 10 11 12 Ajuste del punto de inicio de la deceleración... - Página 14 DUCATI CTH43V/24V Diagrama de la tarjeta electrónica alimentado por panel solar max100 sec. CMBAT DISPLAY CMBAT DISPLAY Time Power (LRN) (TRAVEL) conector baterías de panel solar panel solar baterías de 12V min.7A 12V min 10W para módulo 12V min 10W 12V min.7A...
-
Página 15: Conexiones
CTH43 y 5. Retire el puente solo cuando conecte un interruptor de parada de emergencia. Tarjeta electrónica PRECAUCIÓN: tenga cuidado al conectar el cargador de batería opcional, Modul Atención 3 versiones de esta tarjeta existente: Ref. CMBAT. respetar la polaridad de las conexiones: Conector CMBAT "+ a placa"... -
Página 16: Advertencias Y Controles De Seguridad
DUCATI ADVERTENCIAS Y CONTROLES DE SEGURIDAD 1) COMPROBACIONES PRELIMINARES ANTES DE LA INSTALACIÓN: B) DURANTE LA INSTALACIÓN: Recomendación para la seguridad personal: - Controlar que la cancela esté instalada profesionalmente y cumpla con las normas - No utilice accesorios o ropa que pueda engancharse o engancharse en el sistema de seguridad vigentes en la zona, que esté... -
Página 17: Después De La Instalación
DUCATI ADVERTENCIAS Y CONTROLES DE SEGURIDAD ATENCIÓN: Preste especial atención al correcto posicionamiento de los finales de carrera magnéticos, comprobando que sean interceptados por el controlador delante de la cancela hasta el tope mecánico de los cierres estructurales. Mantenimiento: - Realice un mantenimiento periódico de la estructura para garantizar la máxima - Se recomienda ajustar el nivel de potencia del motor a la potencia mínima necesaria... -
Página 18: Instalación
DUCATI Instalación El motor está predispuesto para una apertura ESTÁNDAR de la cancela a la derecha ATENCIÓN PELIGRO: La cancela debe tener topes mecánicos que eviten (vista desde el interior de la propiedad). Ilustración 3.2. que la cancela se descarrile, provocando un riesgo de grave peligro para la vida de Si la cancela se abre hacia la izquierda, es necesario invertir la polaridad de los personas o bienes. -
Página 19: Fixation De La Cremallere A La Cancela
DUCATI Instalación Montar las piezas de la cremallera utilizando el soporte empotrado macho-hembra Tenga en cuenta: el sistema de liberación solo es accesible desde el interior de la utilizando un mazo de goma. propiedad. Es recomendable asegurarse de tener acceso secundario. -
Página 20: Suministro Por Sector
DUCATI Instalación El modelo de motorización SLIDE 446 / SLIDE 446 SOLAR se suministra con la tarjeta NOTA: La motorización puede ser alimentada por una de las dos versiones de imanes: MA- electrónica modelo CTH46 especialmente diseñada para alimentación mediante GNO 001 o MAGNO 003 (ver dibujos en el apartado 7). -
Página 21: Posicion Final De Los Imanes De Fin De Carrera
DUCATI Instalación memorizados con la tarjeta de su motorización (botón del mando a distancia en la la se atascará en el tope mecánico de la estructura. El tope mecánico se identificará parte superior izquierda, memorizado por el fabricante para el ciclo total de manio- como un obstáculo. -
Página 22: Conexiones Eléctricas/Ajustes De La Tarjeta Cth46
DUCATI CONEXIONES ELÉCTRICAS/AJUSTES DE LA TARJETA CTH46 tener cerrado el contacto de PARADA de emergencia. Retire el puente solo si hay un 12.1) TARJETA ELECTRÓNICA CTH46 (ver pág.11) Tres métodos de alimentación: interruptor conectado para ordenar una parada de emergencia. Si el contacto está... -
Página 23: Ajustes De Tarjeta Cth46
DUCATI AJUSTES DE TARJETA CTH46 - La luz LED roja se encenderá. ta-cierre automático. Para establecer este modo de funcionamiento, gire el poten- - Suelta la tecla P1. ciómetro TIME en el sentido de las agujas del reloj. Cuanto más gire, mayor será el - Pulse el botón del mando a distancia (manténgalo pulsado durante unos segundos... -
Página 24: Conexiones Eléctricas / Ajustes De Tarjeta Cth43/Cth43V
DUCATI CONEXIONES ELÉCTRICAS / AJUSTES DE TARJETA CTH43/CTH43V CTH43 Conectores (+/-) TARJETA ELECTRÓNICA para la conexión al Modul Ref. opcional. CMBAT que permite conectar una batería de Atención 3 versiones de esta tarjeta existente: respaldo y ev. un panel solar. -
Página 25: Ajustes De Tarjeta Cth43/Cth43V
DUCATI AJUSTES DE TARJETA CTH43/CTH43V Ajuste de la fase de desaceleración (solo para tarjeta en versión CTH43V y CTH- ATENCIÓN: Todos los ajustes deben realizarse con la cancela cerrada y solo 43V/24V). serán efectivos en el próximo ciclo. ATENCIÓN: Es imperativo que la cancela comience a desacelerarse mucho antes de POTENCIOMETROS reconocer el imán del interruptor de límite. -
Página 26: Borrar La Memoria De La Tarjeta Electrónica
Cada botón del transmisor viene programado de fábrica con un código de radio único que corresponde a un canal de transmisión. Cada botón se puede utilizar para controlar una función diferente o una motorización DUCATI diferente. Con la adición de un receptor de radio de código variable externo DUCATI (Ref. RIXY 6040 o RIXY 6043 con pantalla), batería: batería:... - Página 27 DUCATI TECLADO DE RADIO ROLLING CODE DUCATI SW6500/TASTY Teclado de radio SW6500/TASTY 6500 alimentado por 2 pilas de litio CR2450 3V. El teclado se utiliza para operar la automatización en radiofrecuencia. La transmisión de la señal de radio está protegida por un código personalizado de 4 dígitos.
-
Página 28: Selector De Llave
DUCATI SELECTOR DE LLAVE Se utiliza para controlar la apertura o el cierre de la cancela. Al girar la llave en el sentido de las agujas del reloj, el pulso de comando se realiza mediante un real. El selector de llave debe estar conectado al contacto "START"... -
Página 29: Luz Intermitente
DUCATI LUZ INTERMITENTE 12V max 10W la luz intermitente es importante para indicar una motorización en movimiento Bombilla Instalación: 1- Abre la luz intermitente. 2- Desatornille los 2 tornillos del interior. 3- Desmontar la parte inferior. 4- Defina la ubicación de su luz intermitente y luego ubique las ubicaciones de perforación. - Página 30 DUCATI Fotocélulas LASER 100/LASER 100B/LASER 200 LASER 100...conjunto de fotocélulas universales. Fuente de alimentación 12V/24V ac/dc con contacto NC (normalmente cerrado) Conexión en serie de varios pares de + contacto NA (normalmente abierto). fotocélulas LASER 100/B...conjunto de fotocélulas universales. Fuente de alimentación 12V/24V ac/dc con contacto NC (normalmente cerrado) o contacto NA (normalmente abierto).
-
Página 31: Garantía
DUCATI Garantía Condiciones de garantía y servicio postventa CONDICIÓN DE GARANTÍA LIMITADA DEL FABRICANTE 1) La garantía solo es válida si es atribuible a un defecto original en el producto. 2) Período de garantía: 24 meses a partir de la fecha de venta. -
Página 32: Asistencia
Nuestro servicio está a su disposición los 7 días de la semana, las 24 horas, para guiarlo en la elección, instalación y uso de nuestros productos. contáctenos y visite nuestros sitios web: www.ducatihome.it y www.apritu.it. DUCATI HOME AUTOMATION Automazione Cancelli... - Página 33 Registrarse en: www.ducatihome.it ASISTENCIA 7/24h VIDEO -AVISOS PROMO CONSEJO PIEZAS INDEPENDIENTES...
