4.3

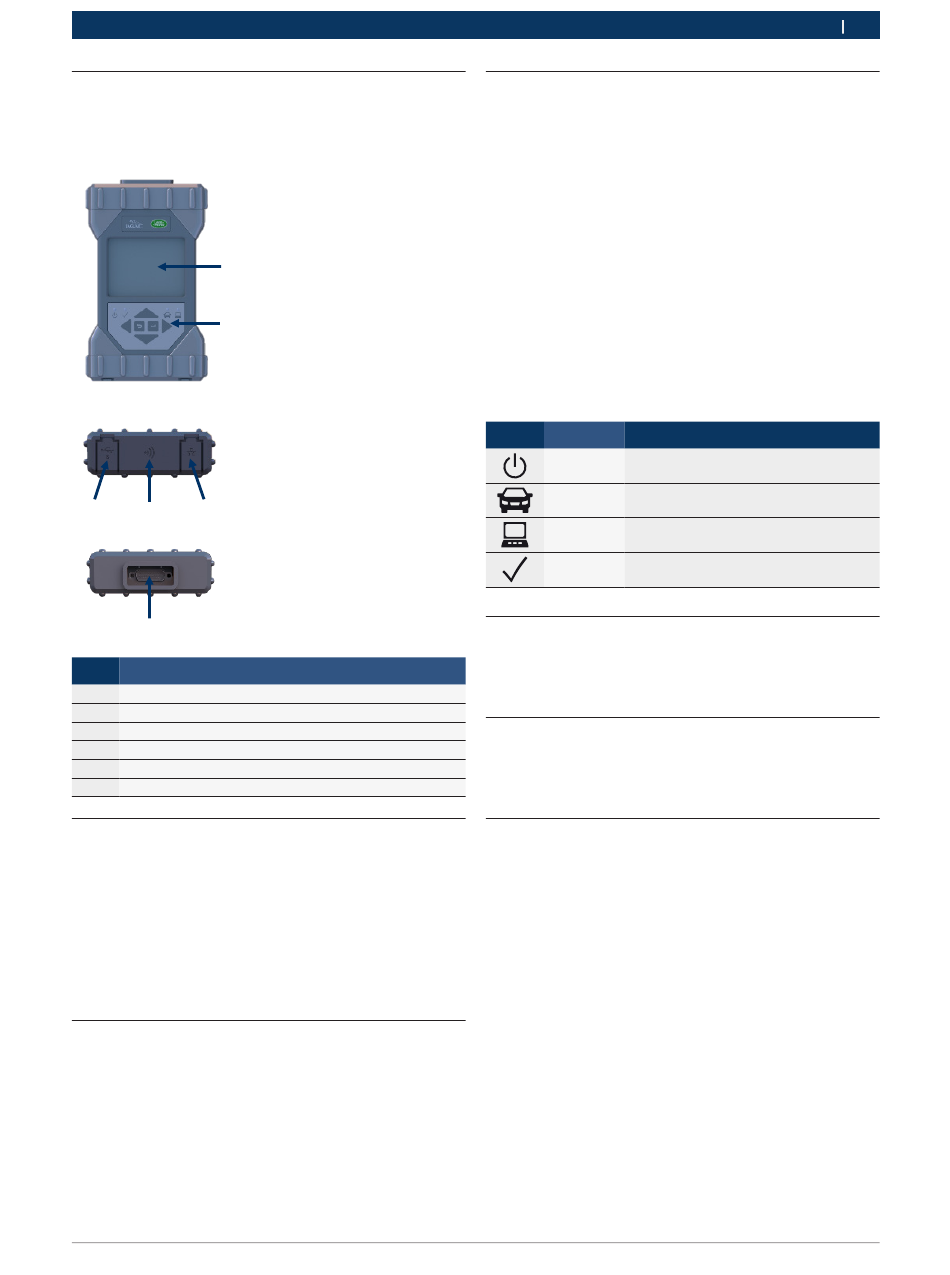

JLR DOIP VCI 接口和按键
在 JLR DOIP VCI 上带有各种按键和标准化接口,可用于操
作设备或连接车载电源及车间网络。下图中展示了这些接口
和按键。
1
2
5
3
4
6
编号
描述
1
TFT 彩色显示屏
2
操作键
3
USB 接口
4
无线网络适配器
5
以太网接口
6
连接诊断连接线
4.4
通用串行总线
(Universal Serial Bus,USB)接口
JLR DOIP VCI 具备固定的 USB 配置,不得更改。应确
保 JLR DOIP VCI 始终与运行着 Pathfinder 软件的单个
台式机/笔记本电脑保持连接状态,由此来进行局域网所
需的 LAN 或 WLAN 设置。此外,USB 连接还可以用于在
JLR DOIP VCI 中对固件进行配置与更新,将台式机/笔记本
电脑与 JLR DOIP VCI 进行配对。
4.5
Wireless Local Area Network
(WLAN,无线局域网)
调整和配置 WLAN 连接 (802.11b/g/n) 期间,必须通过 USB
将 JLR DOIP VCI 连接到运行着 Pathfinder 软件的台式机/
笔记本电脑上并与台式机/笔记本电脑进行配对。
Robert Bosch GmbH
产品说明 | Jaguar Land Rover DoIP VCI | 71
4.6
JLR DOIP VCI 其他属性
4.6.1
数据传输
通过 26 针的诊断连接线实现 JLR DOIP VCI 和车辆电子装
置之间的连接。
4.6.2
电源
JLR DOIP VCI 专为通过诊断连接线从车辆电池进行馈电而设
计。要进行数据传输或系统升级,也可以通过 USB 由台式机
对 JLR DOIP VCI 进行供电。
i
如果要配置用于无线连接的 JLR DOIP VCI,则必须通过
USB 连接线进行供电。
4.6.3
LED 状态显示
在 JLR DOIP VCI 的正面安装了四个发光二极管 (LED)。LED
灯显示以下状态信息。
符号
颜色状态
LED 功能
关闭
缺少电源
绿色
JLR DOIP VCI 准备就绪。
闪烁红色
缺少电源,通过诊断连接线
绿色
与车辆相连
关闭
JLR DOIP VCI 未与台式机相连
绿色闪烁
JLR DOIP VCI 与台式机相连
绿色
JLR DOIP VCI 无故障
红色
出现故障(执行重置)
4.7
安装提示
i
请注意捷豹路虎 Pathfinder 软件的安装提示。
4.8
重置 JLR DOIP VCI
1. 移除 JLR DOIP VCI 的电源。
2. 至少等待 20 秒。
3. 重新安装 JLR DOIP VCI 的电源。
4.9
还原 JLR DOIP VCI 的系统软件 (Recovery)
i
软件升级期间如果出现断电或连接故障,则会损坏
JLR DOIP VCI 的软件。在这种情况下,必须执行还原。
还原 JLR DOIP VCI 软件:
1. 使用随附的 USB 连接线将 JLR DOIP VCI 连接到台式机
上。
2. 注意捷豹路虎 Pathfinder 软件屏幕上的说明,以准备好
进行还原。
3. 同时按住左右光标键至少 4 秒,启动还原 (Recovery)。
zh
|
1 689 989 309
2016-11-11
