Périphériques B-FCX624-E, B-FCX624-I, B-FCX648-E et B-FCX648-I

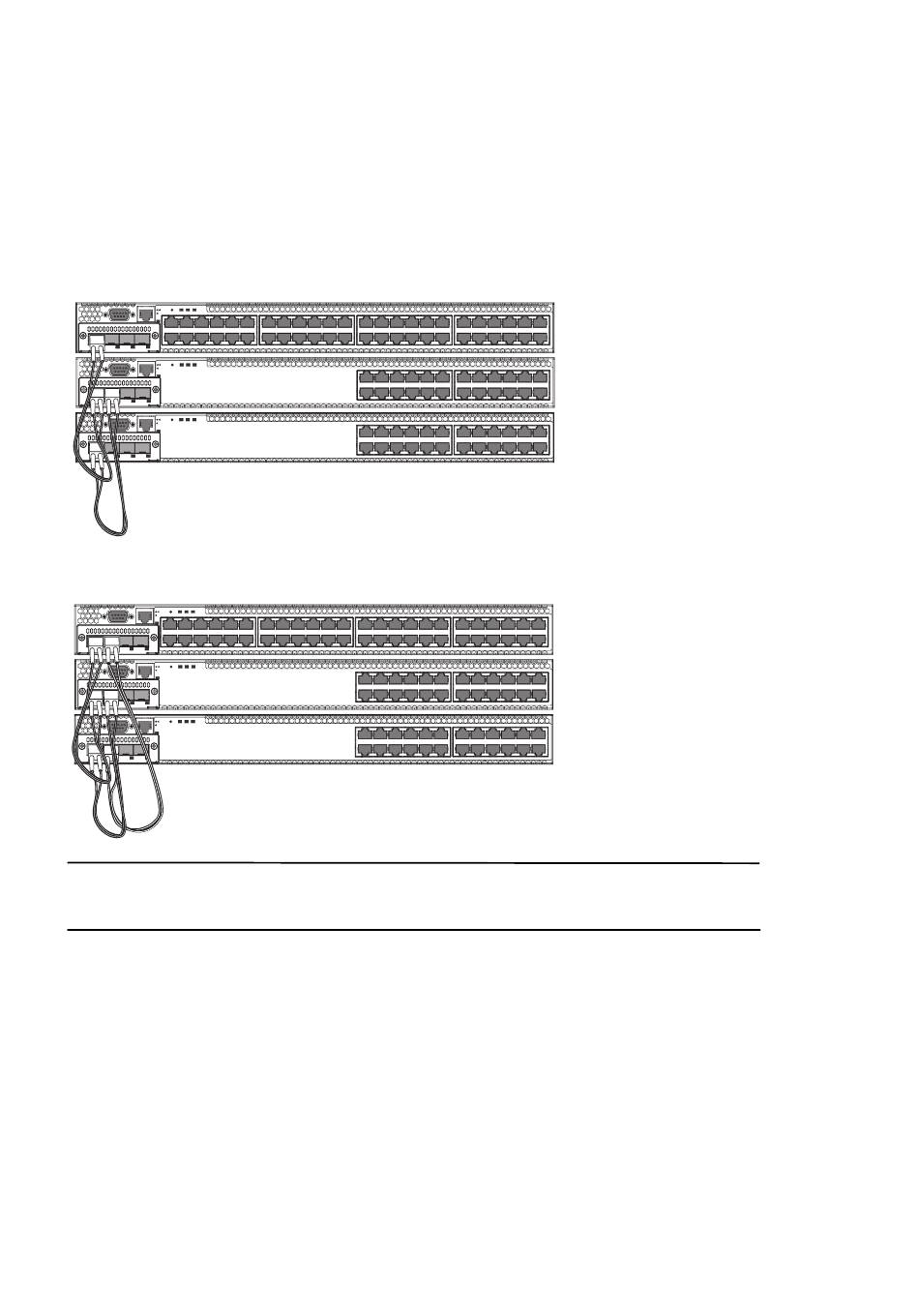

La Figure 8 et la Figure 9 illustrent la connexion des câbles entre les périphériques B-FCX624-E, B-FCX624-I,
B-FCX648-E et B-FCX648-I dans une pile. La connexion est une connexion SFP+ 10 Gb/s avec des câbles fibre MM
LC-LC. Ces périphériques prennent en charge les topologies de pile linéaire et en anneau avec les modules en
option SFP+ installés, et peuvent également fonctionner en mode autonome.
FIGURE 8
Connexion de périphériques B-FCX624-E et B-FCX648-E dans une topologie de pile linéaire
Reset 1 2 Diag
Console PS
Mgmt 1 3 5 7 9
2 4 6 8 10
Reset 1 2 Diag
Console PS
Mgmt
Reset 1 2 Diag
Console PS
Mgmt
FIGURE 9
Connexion de périphériques B-FCX624-E et B-FCX648-E dans une topologie de pile en anneau
Reset 1 2 Diag
Console PS
Mgmt 1 3 5 7 9
2 4 6 8 10
Reset 1 2 Diag
Console PS
Mgmt
Reset 1 2 Diag
Console PS
Mgmt
REMARQUE
Un module en option SFP+ 10 Gb/s 4 ports doit être installé sur les périphériques B-FCX624-E, B-FCX624-I,
B-FCX648-E et B-FCX648-I pour qu'ils fonctionnent dans une pile.
Vous pouvez également créer une pile contenant des périphériques B-FCX624-E, B-FCX624-I, B-FCX648-E et
B-FCX648-I avec un autre périphérique B-FCX, comme par exemple le modèle B-FCX624S ou B-FCX648S. Les
périphériques de la pile sont connectés à l'aide du même type de liaison 10 Gb/s tel qu'illustré à la
Figure 9. Lorsque vous utilisez des périphériques dans ce type de pile mixte, vous devez reconfigurer les ports
d'empilement par défaut sur l'autre périphérique B-FCX. Pour en savoir plus, voir le B-FCX configuration guide (Guide
de configuration B-FCX).
Les piles peuvent contenir jusqu'à huit unités B-FCX. Pour connecter les commutateurs dans une pile, effectuez les
étapes suivantes :
1. Branchez une extrémité d'un câble Fibre MM LC-LC à l'un des ports d'empilement SFP+ de l'unité du haut.
2. Branchez l'autre extrémité du câble à un des ports d'empilement de l'unité suivante.
78
All manuals and user guides at all-guides.com
23
11 13 15 17 19 21 25 27 29 31
24
12 14 16 18 20 22 26 28 30 32
1 3 5 7
2 4 6 8
1 3 5 7
2 4 6 8
23
11 13 15 17 19 21 25 27 29 31
24
12 14 16 18 20 22 26 28 30 32
1 3 5 7
2 4 6 8
1 3 5 7
2 4 6 8
33 35 37 39 41 43 45 47
34 36 38 40 42 44 46 48
9 11 13 15 17 19 21 23
10 12 14 16 18 20 22 24
9 11 13 15 17 19 21 23
10 12 14 16 18 20 22 24
33 35 37 39 41 43 45 47
34 36 38 40 42 44 46 48
9 11 13 15 17 19 21 23
10 12 14 16 18 20 22 24
9 11 13 15 17 19 21 23
10 12 14 16 18 20 22 24
Guide de mise en route PowerConnect FCX/FCXS série B
